HEIDENHAIN TNC 320 (77185x-01) ISO programming - Manual (Página 428)

Funcionamiento manual y ajuste
13.8 Fijar el punto de referencia con el sistema de palpación 3D
13
428
TNC 320 | Modo de empleo Programación DIN/ISO | 5/2014

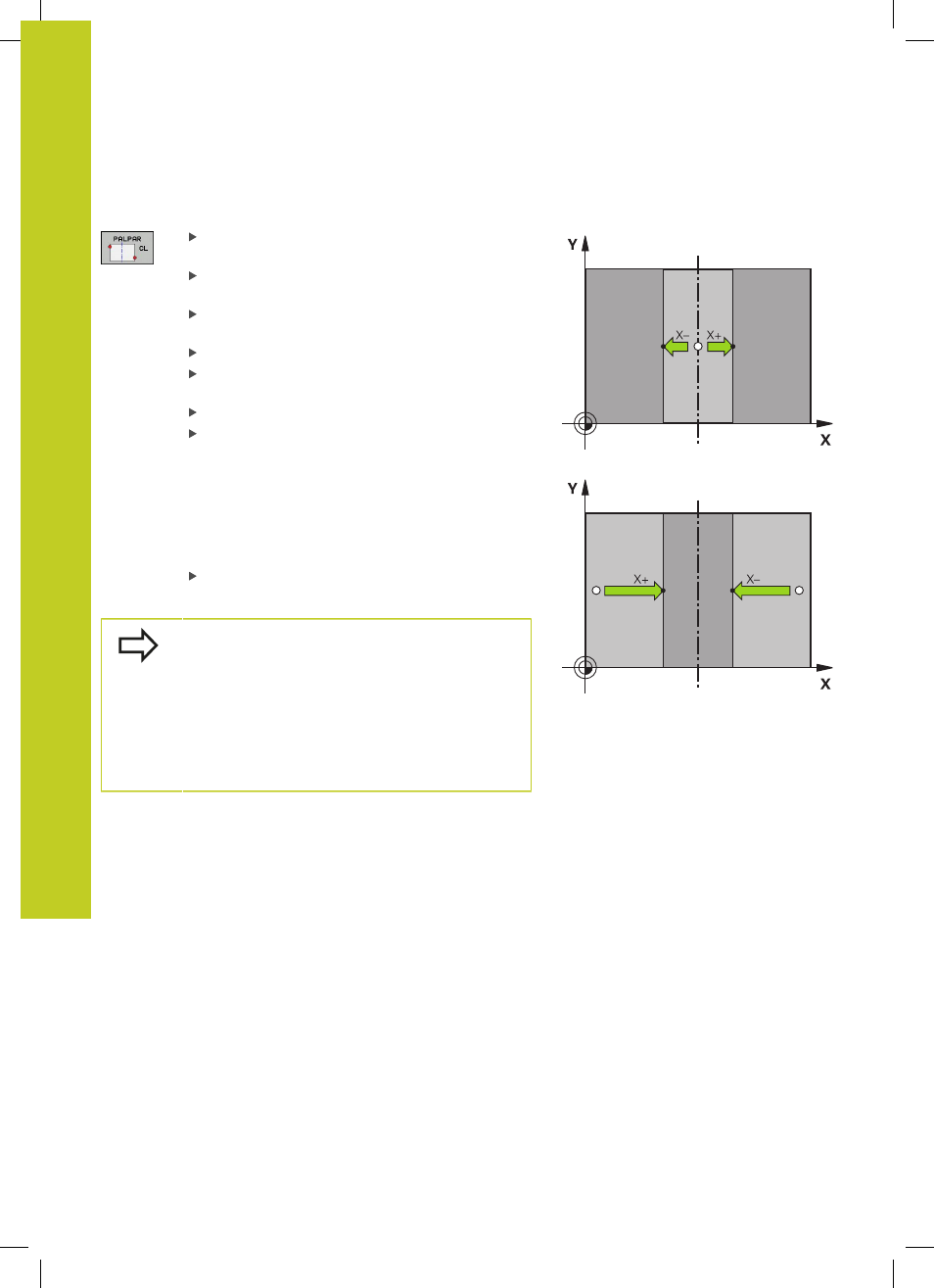

Eje central como punto de referencia
Seleccionar la función de palpación: Pulsar la
Softkey
PALPAR CL
Posicionar el palpador cerca del primer punto de
palpación
Seleccionar la dirección de palpación mediante
Softkey
Palpar: Pulsar la tecla NC-Start
Posicionar el palpador cerca del segundo punto de
palpación
Palpar: Pulsar la tecla NC-Start
Punto de referencia: Introducir las coordenadas
del punto de referencia en la ventana del menú,
aceptar con la Softkey
fijar pto de ref. o escribir
los valores en una tabla (ver "Escribir en una tabla
de puntos cero los valores de medición de los
ciclos de palpación", página 413, o ver "Escribir en
la tabla de presets los valores de medición de los
ciclos de palpación", página 414.
Finalizar la función de palpación: Pulsar la Softkey
FIN
Tras calcular el segundo punto de la palpación, se
puede modificar la dirección del eje central en el
menú de evaluación. Pulsando Softkeys, se puede
seleccionar la posibilidad de ajustar el punto de
referencia o el punto cero en el eje principal, en el eje
secundario o en el eje de la herramienta. Ello puede
ser necesario, por ejemplo, en el caso de que se
desee guardar la posición calculada en el eje principal
o secundario
