La función PLANE Inclinación de los niveles de mecanizado
(Opción de software 1)
12.2
12
TNC 320 | Modo de empleo Programación DIN/ISO | 5/2014
371

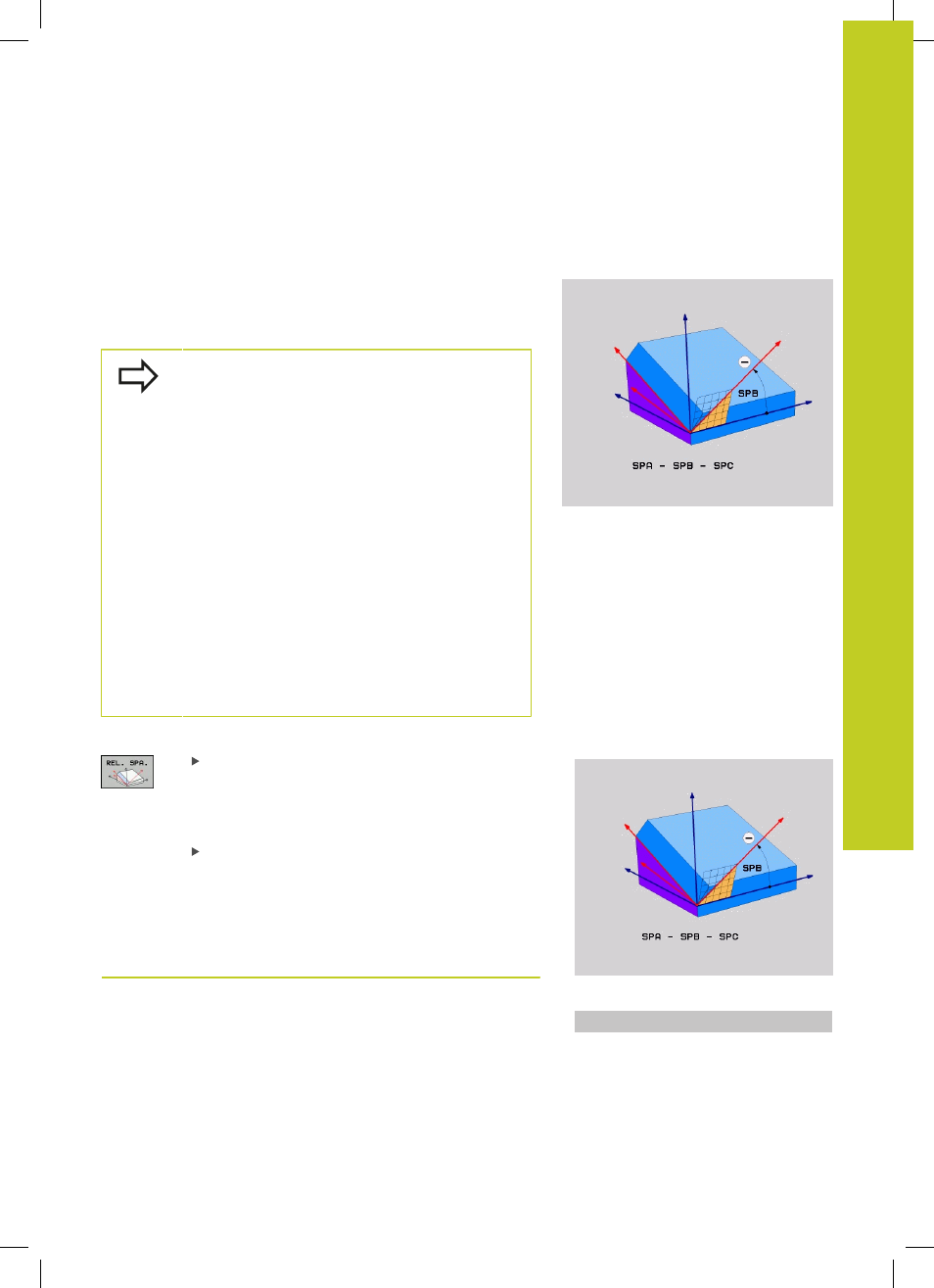

Definir el plano de mecanizado mediante un único
ángulo espacial incremental: PLANE RELATIVE
Aplicación
El ángulo espacial incremental se utiliza cuando un plano de
mecanizado inclinado que ya está activo debe volver a inclinarse
mediante
un nuevo giro . Ejemplo: agregar un ángulo de 45° en un
plano inclinado
Antes de la programación deberá tenerse en
cuenta
El ángulo definido tiene efecto siempre referido al
plano de mecanizado activo, sin importar con que
función se ha activado.
Pueden programarse sucesivamente todas las
funciones
PLANE RELATIVE que se quiera.
Si se quiere regresar al plano de mecanizado que
estaba activo previamente a la función
PLANE
RELATIVE, debe definirse entonces PLANE RELATIVE
con el mismo ángulo, pero con el signo contrario.
Si se utiliza
PLANE RELATIVE en un plano
de mecanizado no inclinado, deberá girarse
simplemente el plano en el ángulo espacial definido
en la función
PLANE.
Descripción de parámetros para el comportamiento
del posicionamiento: ver "Determinar el
comportamiento de posicionamiento de la función
PLANE", página 374.
Parámetros de introducción
¿Ángulo incremental?: Ángulo espacial, en el cual
el plano inclinado actualmente activo se ha de volver
a rotar (ver figura superior derecha). Con la Softkey,
seleccionar el eje alrededor del que se debe girar.
Campo de introducción: -359.9999° a +359.9999°
Continuar con las propiedades del posicionamiento,
ver "Determinar el comportamiento de
posicionamiento de la función PLANE",
página 374
Abreviaturas utilizadas
Abreviatura Significado
RELATIV
Inglés relative = referido a
Frase NC
5 PLANE RELATIV SPB-45 .....
