Programación: Subprogramas y repeticiones parciales de un programa
8.6 Ejemplos de programación
8
250
TNC 320 | Modo de empleo Programación DIN/ISO | 5/2014

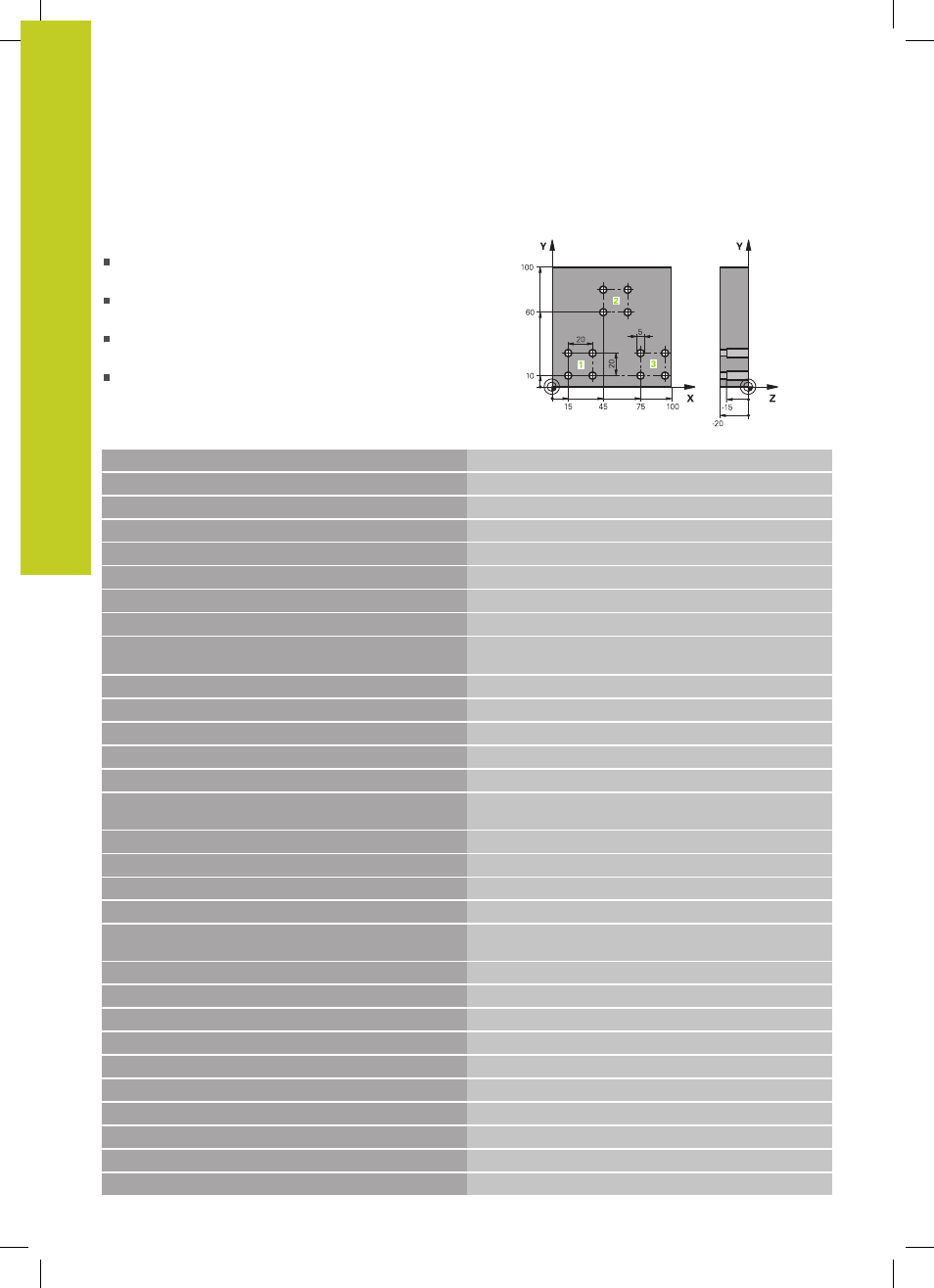

Ejemplo: Grupo de taladros con varias herramientas
Desarrollo del programa:
Programación de los ciclos de mecanizado en el
programa principal
Llamar a la figura completa de taladros (subprograma
1) en el programa principal
Desplazamiento al grupo de taladros (subprograma 1)
en el subprograma 1
Programar una sola vez el grupo de taladros en el
subprograma 2
%UP2 G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
N20 G31 G90 X+100 Y+100 Z+0 *
N30 T1 G17 S5000 *
Llamada a la hta. Broca de centraje
N40 G00 G40 G90 Z+250 * Retirar la herramienta
N50 G200 TALADRAR Definición del ciclo Centraje
Q200=2 ;DIST. DE SEGURIDAD.
Q201=-3 ;PROFUNDIDAD
Q206=250 ;PARA APROXIMACIÓN DE
PROFUNDIDAD
Q202=3 ;PROFUNDIDAD DE PASADA
Q210=0 ;TPO. ESPERA ENCIMA
Q203=+0 ;COORDENADAS SUPERFICIE
Q204=10 ;2ª DISTANCIA DE SEGURIDAD
Q211=0.2 ;TIEMPO DE ESPERA ABAJO
N60 L1,0 * Llamada al subprograma 1 para la figura completa de
taladros
N70 G00 Z+250 M6 * Cambio de herramienta
N80 T2 G17 S4000 * Llamada a la hta. Taladrado
N90 D0 Q201 P01 -25 * Nueva profundidad para Taladro
N100 D0 Q202 P01 +5 *
Nueva aproximación para Taladro
N110 L1,0 *
Llamada al subprograma 1 para la figura completa de
taladros
N120 G00 Z+250 M6 * Cambio de herramienta
N130 T3 G17 S500 * Llamada a la hta. Escariador
N140 G201 REIBEN
Definición del ciclo Escariado
Q200=2 ;DIST. DE SEGURIDAD.
Q201=-15 ;PROFUNDIDAD
Q206=250 ;AVANCE AL PROFUNDIZAR.
Q211=0.5 ;TIEMPO DE ESPERA ABAJO
Q208=400 ;AVANCE DE RETROCESO F
Q203=+0 ;COORDENADAS SUPERFICIE
Q204=10 ;2ª DISTANCIA DE SEGURIDAD
