Programación: Programar contornos
6.3 Aproximación y salida del contorno
6
192
TNC 320 | Modo de empleo Programación DIN/ISO | 5/2014

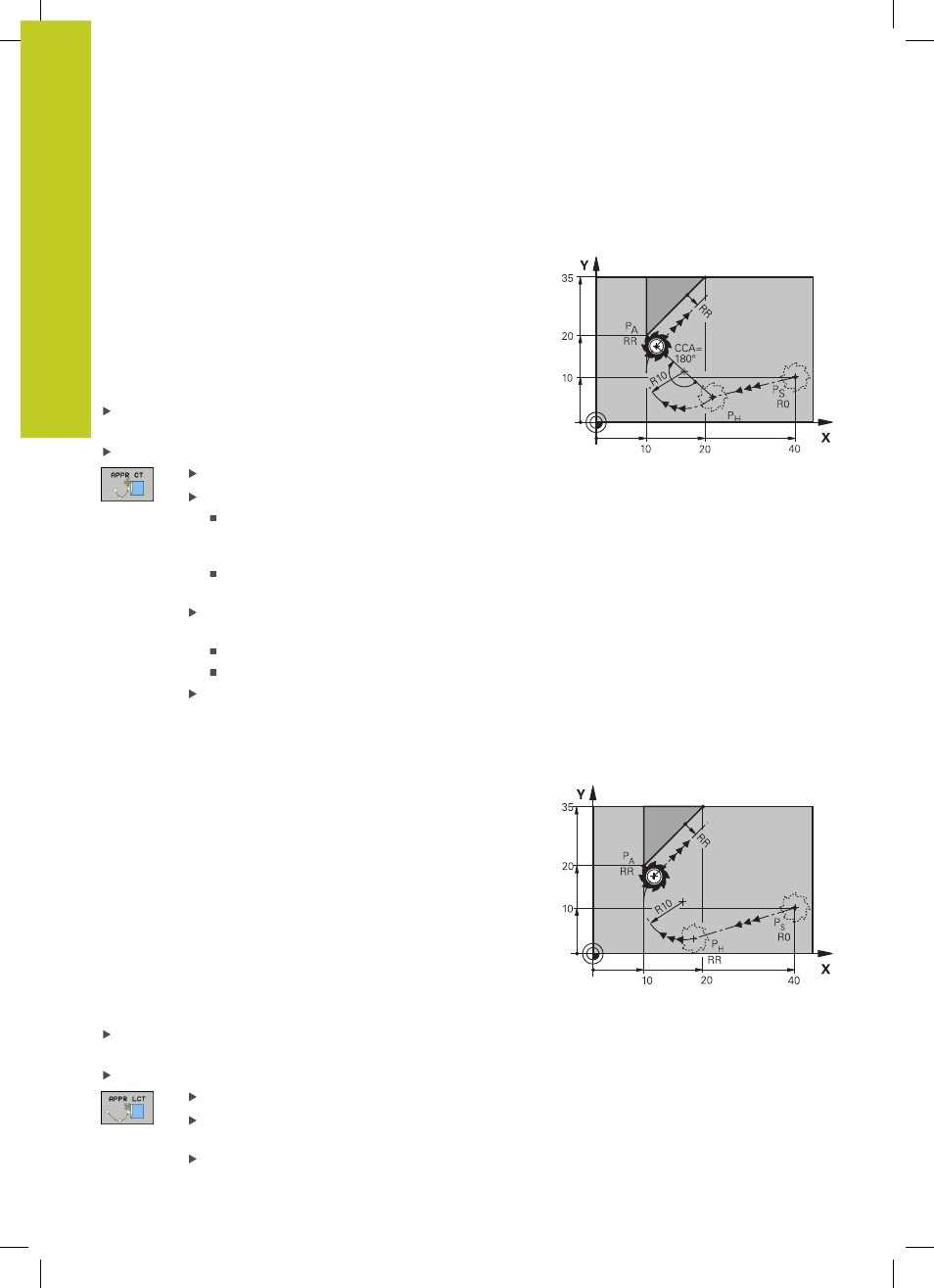

Aproximación según una trayectoria circular tangente:
APPR CT
El TNC desplaza la herramienta según una recta desde el punto
de partida P
S
a un punto auxiliar P
H
. Desde allí se aproxima según
una trayectoria circular tangente al primer tramo del contorno y al
primer punto del contorno P
A
.
La trayectoria circular de P
H
a P
A
se determina a través del radio
R y el ángulo del punto medio
CCA. El sentido de giro de la
trayectoria circular está indicado por el recorrido del primer tramo
del contorno.
Cualquier tipo de trayectoria: Aproximación al punto de partida
P
S
Abrir el diálogo con la tecla
APPR/DEP y la Softkey APPR CT:
Coordenadas del primer punto de contorno P
A
Radio R de la trayectoria circular
Aproximación por el lado de la pieza definido
mediante la corrección de radio: Introducir R
positivo
Aproximación desde un lateral de la pieza:
Introducir R negativo.
Ángulo del punto central
CCA de la trayectoria
circular
CCA solo se introduce positivo
Valor de introducción máximo 360°
Corrección de radio
G41/G42 para el mecanizado
Aproximación según una trayectoria circular tangente
al contorno y a una recta: APPR LCT
El TNC desplaza la herramienta según una recta desde el punto
de partida P
S
a un punto auxiliar P
H
. Desde allí se aproxima según
una trayectoria circular al primer punto del contorno P
A
. El avance
programado en la frase APPR es válido para todo el tramo que el
TNC recorre en la frase de arranque (tramo P
S
– P
A
).
Si se han programado en la frase de arranque las tres coordenadas
del eje principal X, Y y Z, entonces el TNC recorre desde la posición
definida antes de la frase APPR en los tres ejes simultáneamente
hasta el punto de ayuda PH y, a continuación desde P
H
hacia P
A
sólo en el plano de mecanizado.
La trayectoria circular conecta tanto la recta P
S
- P
H
como el primer
elemento del contorno tangencial. De esta forma la trayectoria se
determina claramente mediante el radio R.
Cualquier tipo de trayectoria: Aproximación al punto de partida
P
S
Abrir el diálogo con la tecla APPR/DEP y la Softkey APPR LCT:
Coordenadas del primer punto de contorno P
A
Radio R de la trayectoria circular. Introducir R
positivo
Corrección de radio
G41/G42 para el mecanizado
