Programación: Programar contornos
6.3 Aproximación y salida del contorno
6
194
TNC 320 | Modo de empleo Programación DIN/ISO | 5/2014

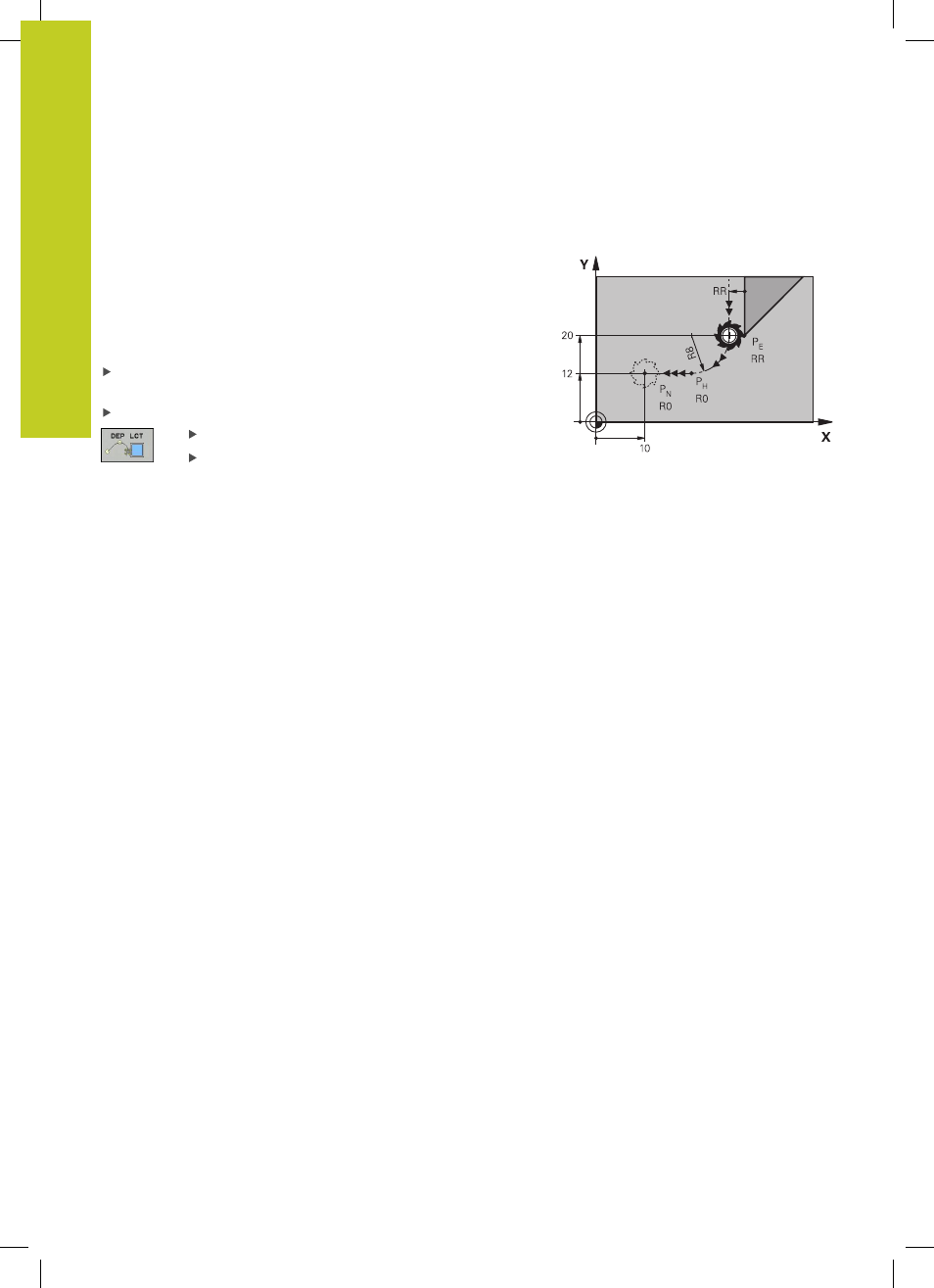

Salida según una trayectoria circular tangente al
contorno y a una recta: DEP LCT
El TNC desplaza la herramienta en una trayectoria circular desde
el último punto del contorno P
E
a un punto auxiliar P
H
. Desde allí
se desplaza sobre una recta al punto final P
N
. El último elemento
del contorno y la recta de P
H
- P
N
tienen transiciones tangenciales
con la trayectoria circular. De esta forma la trayectoria circular está
determinada por el radio R.
Programar el último elemento del contorno con punto final P
E
y
corrección del radio
Abrir el diálogo con la tecla
APPR/DEP y Softkey DEP LCT:
Introducir las coordenadas del punto final P
N
Radio R de la trayectoria circular. Introducir R
positivo
