Manual del usuario de la bomba qdos30 Remote de Watson-Marlow 38
19.2 Repuestos y accesorios
Descripción Número de
ordenamiento
Cabezal de bomba ReNu (lubricante de silicona) 0M3.2200.GB0
Cabezal de bomba ReNu (lubricante de glicerol) 0M3.2200.GLY
Paquete de conexión hidráulica, acoples de compresión de
polipropileno
0M9.221H.P01
Paquete de conexión hidráulica, acoples de compresión de
espiga/rosca
0M9.221H.P02
Manguera de interfaz, PVC 6,3 x 11,5 mm, 2 m de largo 0M9.2222.V6B
Manguera de interfaz, PVC 10 x 16 mm, 2 m de largo 0M9.2222.VAD
Manguera de interfaz, PVC 6,3 x 11,5 mm, 5 m de largo 0M9.2225.V6B
Manguera de interfaz, PVC 10 x 16 mm, 5 m de largo 0M9.2225.VAD
Manguera de interfaz, polietileno 9 x 12 mm, 2 m de largo 0M9.2222.E9C
Manguera de interfaz, polietileno 5 x 8 mm, 2 m de largo 0M9.2222.E58
Manguera de interfaz, polietileno 9 x 12 mm, 5 m de largo 0M9.2225.E9C
Manguera de interfaz, polietileno 5 x 8 mm, 5 m de largo 0M9.2225.E58
Base de repuesto 0M9.223M.X00
Cable de entrada, M12 IP66, 3 m de largo 0M9.203X.000
Cable de salida, M12 IP66, 3 m de largo 0M9.203Y.000
Cubierta protectora de la interfaz de usuario 0M9.203U.000

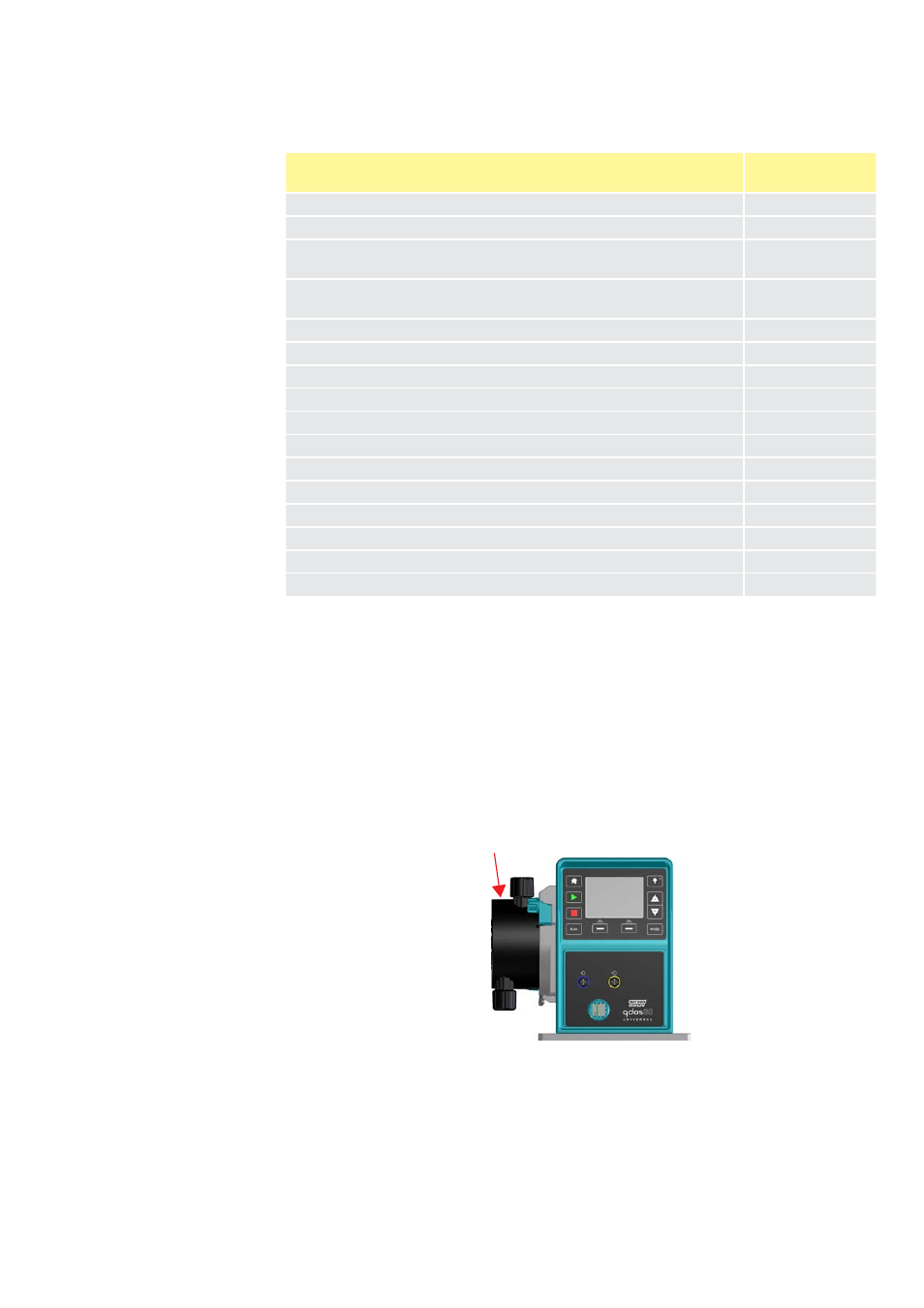

Orientación del cabezal de bomba
Consulte las siguientes directrices para asegurarse de pedir el cabezal correcto para
su bomba.
Enfrente de la parte delantera de la bomba, mirando a la interfaz de usuario (no en
el modelo remoto) y las conexiones de entrada/salida:
• Un cabezal montado en la carcasa de la bomba en el lado izquierdo será un
cabezal de bomba izquierdo.
• Un cabezal montado en la carcasa de la bomba en el lado derecho será un
cabezal de bomba derecho.
Abrazaderas de retención
del cabezal de bomba
Cabezal de
bomba montado
en el lado izquierdo
