11 Cableado de control automático-
bomba estándar

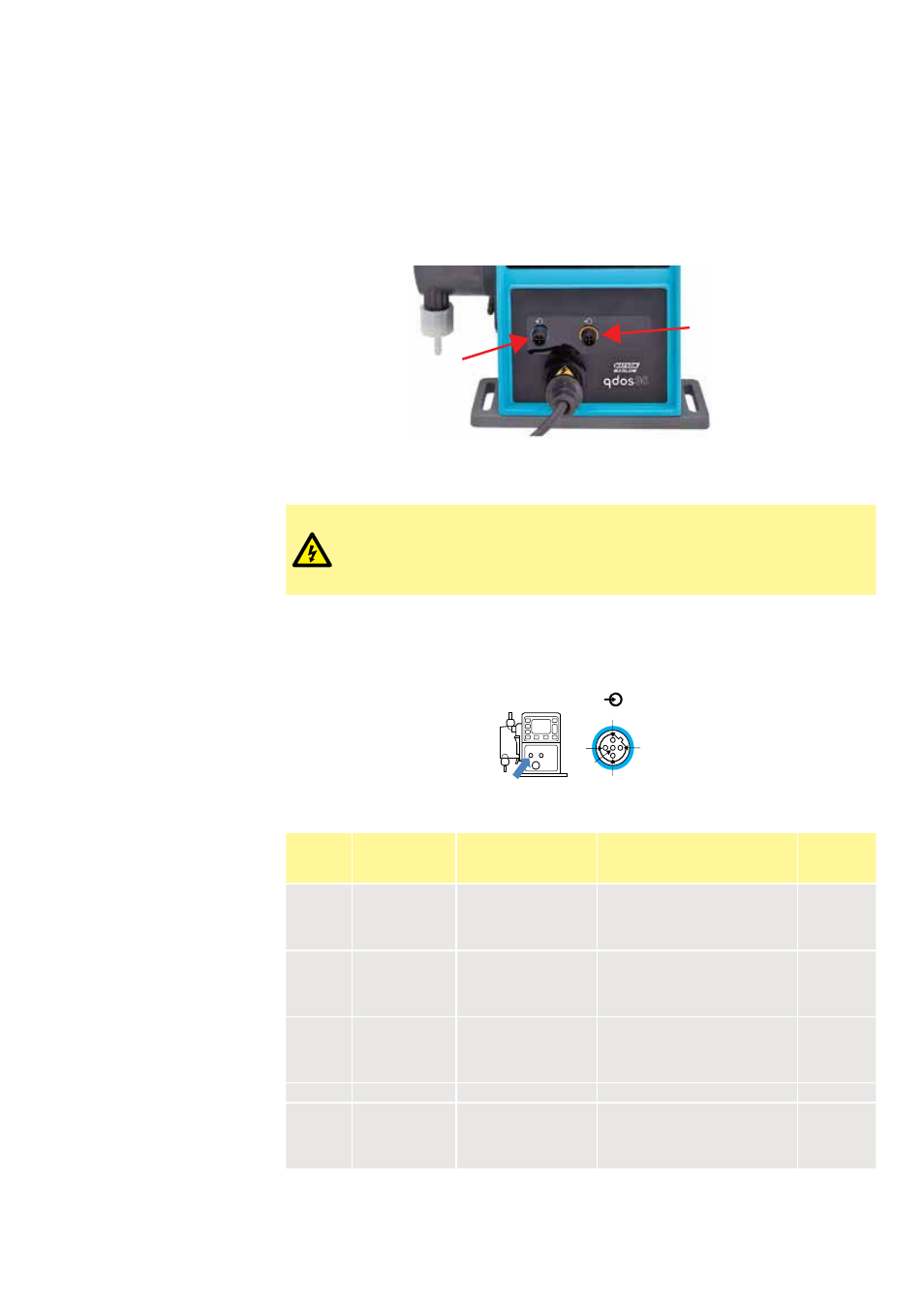

Para conectar la bomba a otros dispositivos se utilizan dos conectores M12 de cinco
clavijas de categoría IP66, situados en la parte delantera de la bomba. Entre sus
accesorios, Watson-Marlow tiene a la venta conectores M12 con cables de retención.
Cada cable lleva una etiqueta con su función concreta.
Conexión
de salida
Conexión
de entrada
Es responsabilidad del usuario garantizar un funcionamiento seguro y confiable de la
bomba bajo control remoto y automático.
No suministre alimentación de red a los conectores M12 de cinco
clavijas. Aplique las señales correctas a las clavijas, como se
muestra más abajo. Limite las señales a los valores máximos
especificados. No aplique voltaje a otros terminales. Pueden
producirse daños permanentes.
11.1 Asignación de clavijas de entrada en
la bomba
Clavija 2
Clavija 4
Clavija 1 Clavija 3
Clavija 5
Nº. de
clavija
Función Especificaciones Con referencia a Color del
cable de
entrada
1 Marcha /
parada
Mín. 5 V,
máx. 24 V
Conectar un suministro de
5~24 V CC para detener la
bomba (con referencia a la
clavija 4)
Marrón
2 Contacto
externo
Mín. 5 V,
máx. 24 V
Impulso 5~24 V
Longitud mínima de impulso
20 ms (con referencia a la
clavija 4)
Blanco
3 4-20 mA Resistencia de
carga 250 Ω
Corriente
máx. 40 mA
Con referencia a tierra Azul
4 Tierra Tierra (0 V) Negro
5 Recuperación
remota de
fluidos
Mín. 5 V,
máx. 24 V
Conectar un suministro de
5~24 V CC para invertir
el sentido de giro de la
bomba en modo analógico
Gris
