Entrada de parada remota configurable (J3)
La función predeterminada para el terminal J3 es una entrada de parada remota.
Parada remota
Conecte un interruptor remoto entre el terminal de parada/contacto y el terminal
de +24 V del conector i/p de marcha/parada (J3). Alternativamente, puede aplicarse
una salida lógica de 5-24 V al terminal de parada/contacto, conectado a tierra con el
terminal de tierra del conector i/p de 4-20 mA adyacente (J2).

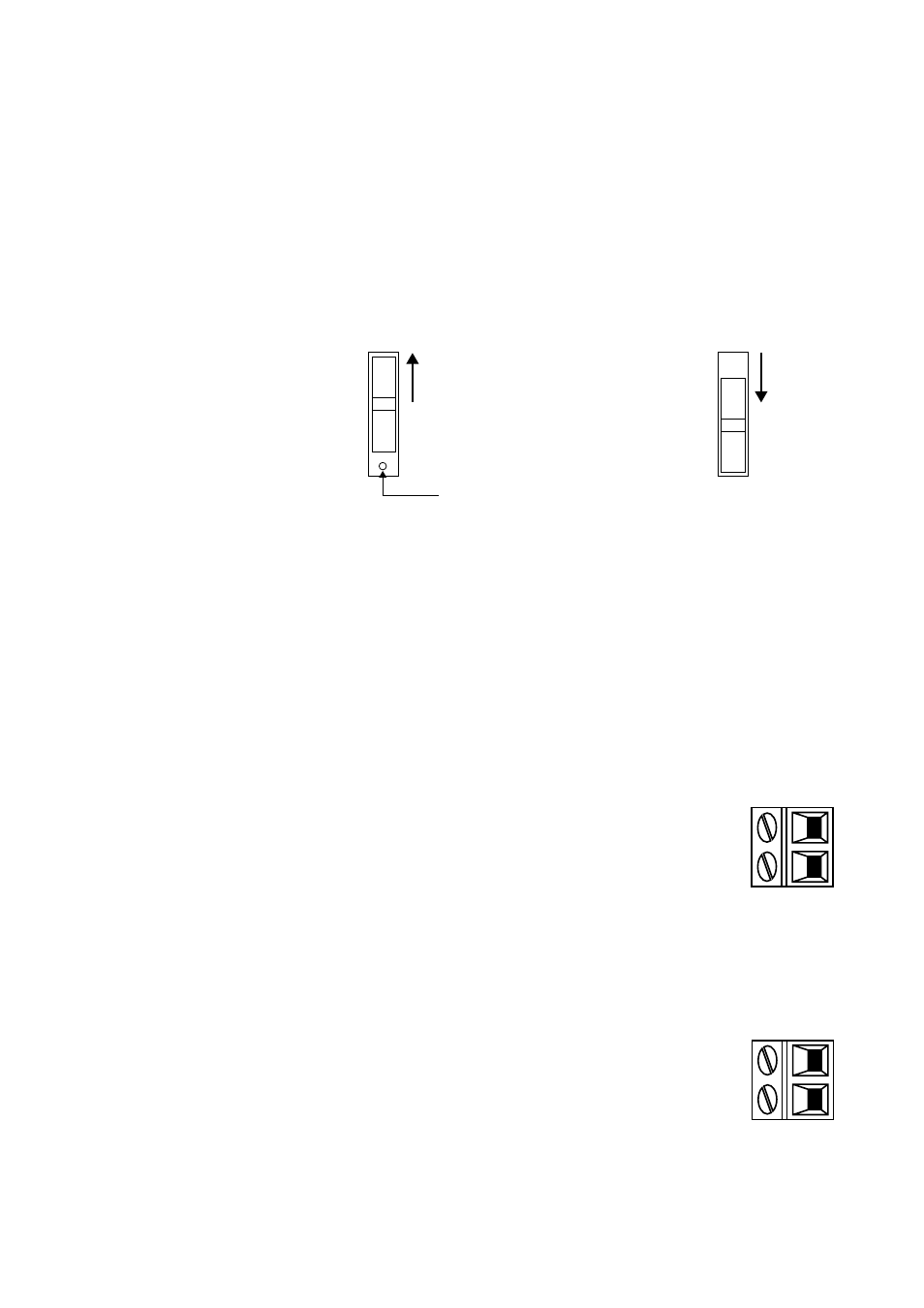

El sentido de la parada remota puede establecerse mediante el interruptor DIP
(SW1).
N/C
N/O
SW1
Dimple
N/C
N/O
SW1
Para ajustar el sentido lógico como
NC, el interruptor debe ponerse a
la izquierda (arriba según se mira al
interruptor). Se podrá ver una muesca
(como se ilustra) que confirma el
estado NC.
Para ajustar el sentido lógico como
NA, el interruptor debe ponerse a
la derecha (abajo según se mira al
interruptor). No se podrá ver ninguna
muesca (como se ilustra) que confirma
el estado NA.
Cuando el interruptor DIP está ajustado como NA, una entrada alta detiene la bomba,
y una entrada baja hace funcionar la bomba. Si no existe ninguna conexión o si el
interruptor está abierto, la bomba funcionará por omisión.
Cuando el interruptor DIP está ajustado como NC, una entrada baja detiene la
bomba, y una entrada alta hace funcionar la bomba. Si no existe ninguna conexión
o si el interruptor está abierto, la bomba se detendrá por omisión.
Velocidad: entrada analógica (J2)
La señal de proceso analógico se debe aplicar al terminal i/p
del conector analógico (J2). Conectar a tierra al conector de
tierra del mismo terminal. En modo analógico, la velocidad
ajustada de la bomba será proporcional o inversamente
proporcional a la entrada analógica.
Impedancia del circuito de 4-20 mA: 250 Ω.
Corriente máxima 40 mA
Nota: La inversión de la respuesta de señal se configura
en el software. No invierta la polaridad de los terminales.
Analog
I/P
GND
1
2
J2
Velocidad: salida analógica (J1)
Hay disponible una señal analógica de corriente dentro
del intervalo 4-20 mA, entre el terminal o/p (salida) y
el terminal de tierra. La corriente es fija y directamente
proporcional a la velocidad de la bomba. 20 mA = velocidad
máxima; 4 mA = velocidad cero.
4-20mA
0/P
GND
1
2
J1
Nota: Si la salida de mA se va a usar para realizar lecturas con un polímetro (ajustado
en mA), es necesario instalar una resistencia de 250 Ω en serie.
