Manual del usuario de la bomba qdos30 Remote de Watson-Marlow 18

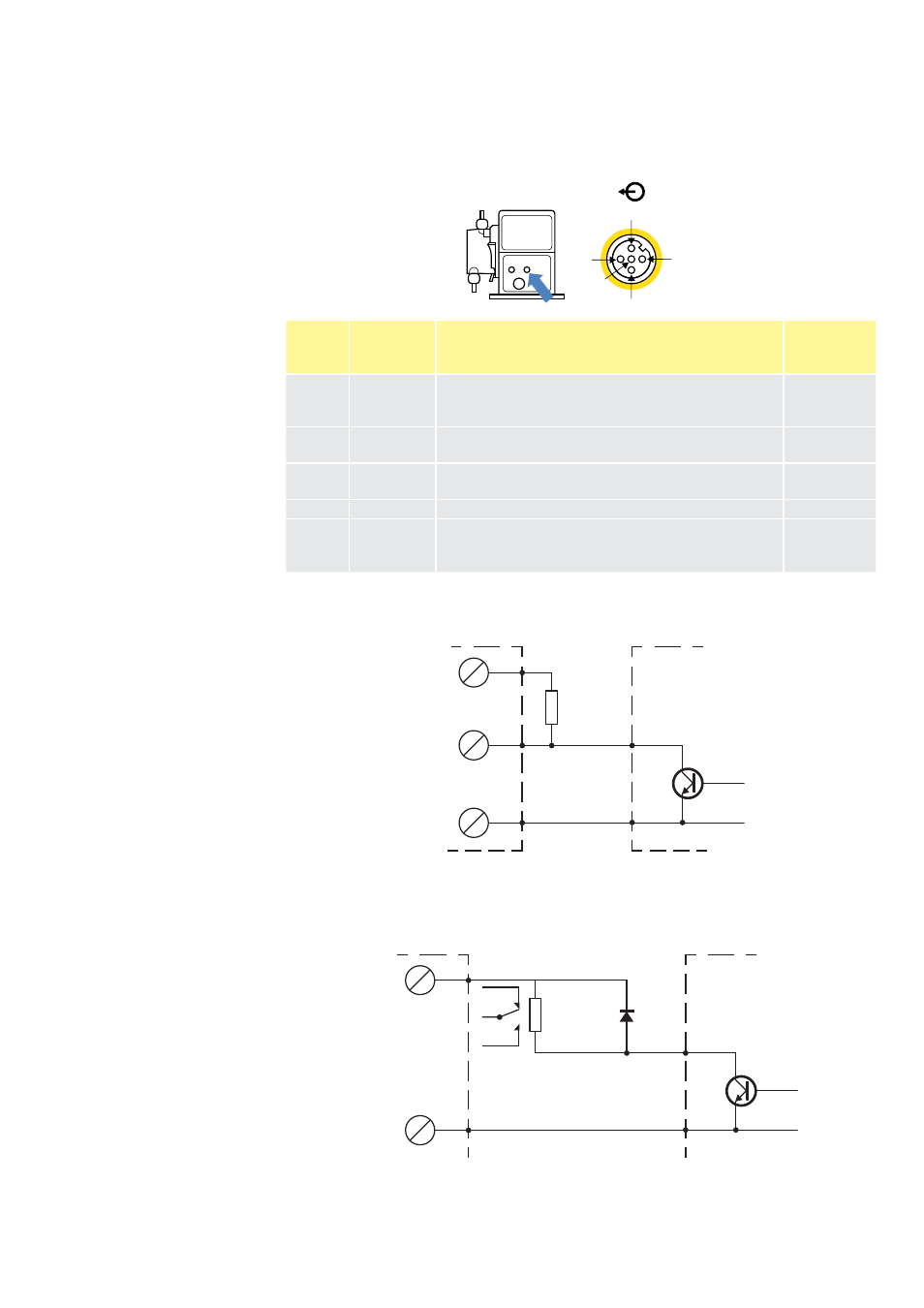

11.3 Asignación de clavijas de salida en
la bomba
Clavija 2
Clavija 4
Clavija 1 Clavija 3
Clavija 5
Nº. de
clavija
Función Especificaciones Color del
cable de
salida
1 Salida de
marcha/
estado
Salida del colector abierto no programada Marrón
2 Salida de
alarma
Salida del colector abierto no programada Blanco
3 Salida
analógica
4-20 mA a 250 Ω (con referencia a la clavija 4)
(solo Universal+)
Azul
4 Tierra Negro
5 Suministro 5 V 20 mA, que puede conectarse mediante un
conmutador NA a la clavija de entrada 1 ó 2
para suministrar alimentación a las entradas.
Gris
Ejemplo de cableado de una "resistencia de polarización"
El diagrama representa una salida de alarma o de marcha / parada.
1K2 mínimo
2K2 ơpico
+24V
Entrada
Común
qdos
PLC (Controlador
lógico programable)
Ejemplo de cableado de un relé externo, los contactos NA o NC puede
utilizarse para accionar cualquier dispositivo.
El diagrama representa una salida de alarma o de estado de marcha.
2K2 ơpico
1K2 mínimo
1A 100V
+24V
Común
qdos PLC (Controlador lógico programable)
