Manual del usuario de la bomba qdos30 Remote de Watson-Marlow 23

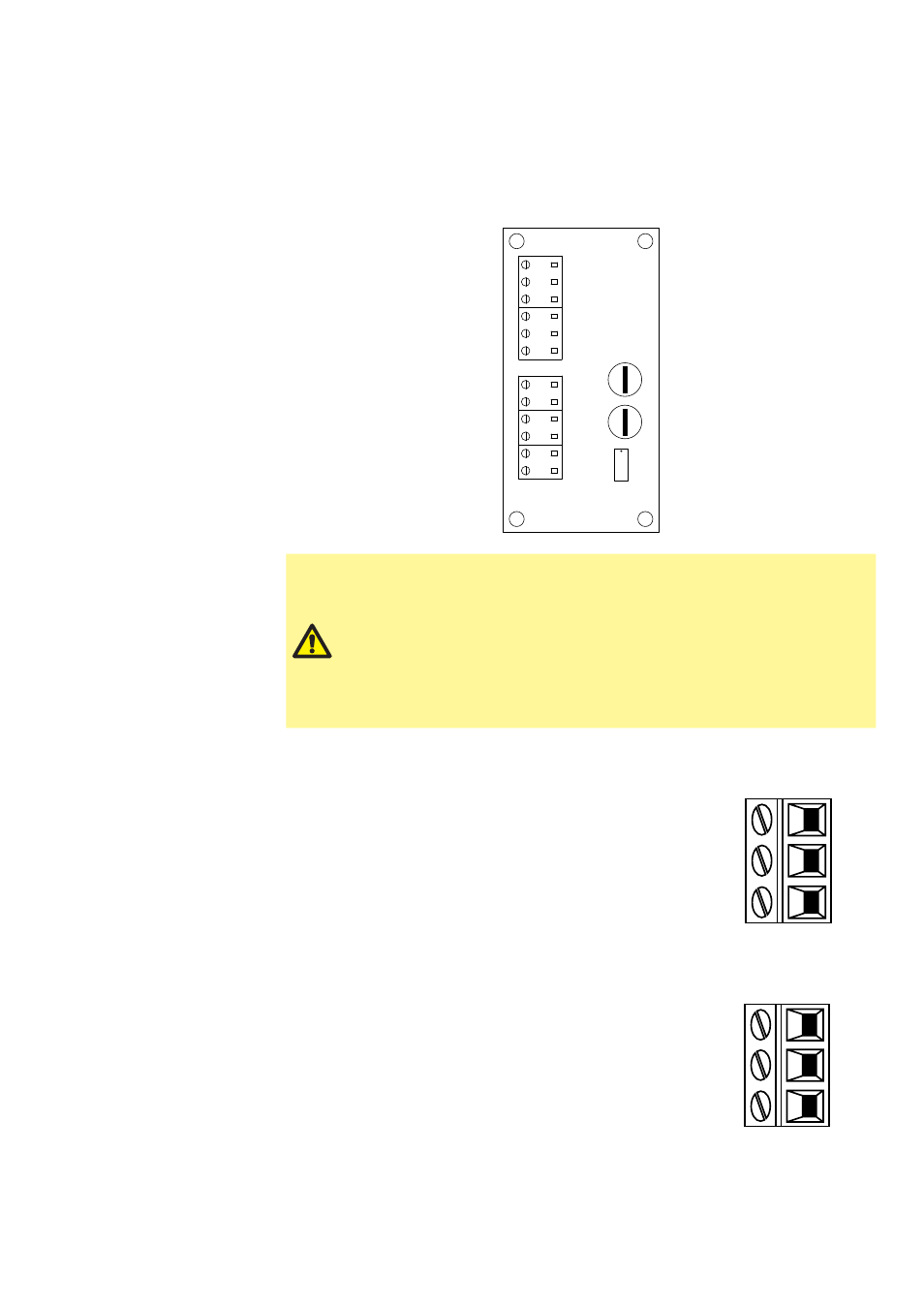

12.3 Conectores PCB del módulo del relé
de 24 voltios
Mirando el módulo, la tarjeta de circuito impreso (PCB) aparecerá con la misma
orientación que en el siguiente diagrama.
R
LY1
R
LY2
4-20mA
J1
1
2
1
2
1
2
1
3
1
3
J2
J3
7J
6J
O/
P
GN
D
I/P
GND
+24
V
Contac
t
N/O
N/C
C
N/O
N/C
C
J4
J5
4-20m
A
Stop/
N/
C
N/O
Stop/Contact
SW1
No aplique nunca alimentación eléctrica de la red dentro de un
módulo qdos30 24V relay. Aplique las señales correctas a los
terminales que se muestran a continuación. Limite las señales
a los valores máximos especificados. No aplique voltaje a otros
terminales. Podrían producirse daños permanentes no cubiertos
por la garantía. La carga máxima en los contactos de los relés de
esta bomba es 24 V CC a 1 A ó 125 V CA a 0,5 A con un factor de
potencia = 1 (resistivo). La capacidad máxima de conmutación en
CA es de 62,5 VA. Nota: La capacidad máxima de conmutación en
CC es de 30 W.
Salida de alarma (J5)
Conecte el dispositivo de salida al terminal C (común) del
conector del relé y al terminal NC (normalmente cerrado) o
al terminal NA (normalmente abierto) según sea necesario.
Esta bobina de relé se activa cuando se produce una
condición de alarma en la bomba.
Nota: Las condiciones de alarma están generadas por
errores del sistema. Esta alarma no se activará por errores
de señal análoga.
RLY1
J5
C
N/C
2
3
N/O 1
Salida de estado de marcha (J4)
Conecte el dispositivo de salida al terminal C (común) del
conector del relé y al terminal NC (normalmente cerrado) o
al terminal NA (normalmente abierto) según sea necesario.
Esta bobina de relé se activa cuando la bomba está en
marcha.
RLY2
C
N/C
2
3
N/O 1
J4
