Cierre los agujeros de entrada de cable no utilizados y la caja de bornes de una forma
impermeable al agua y al polvo.
Debe montarse un relé de sobreintensidad en el disyuntor. Conecte el motor de acuerdo
con el diagrama de cableado que hay en la caja de bornes del motor.
Si el motor está equipado con un interruptor térmico de protección, los conductores se
encontrarán en la caja de bornes del motor. Deben conectarse para detener la bomba si
el interruptor actúa. El interruptor abrirá el circuito si hay una situación de exceso de

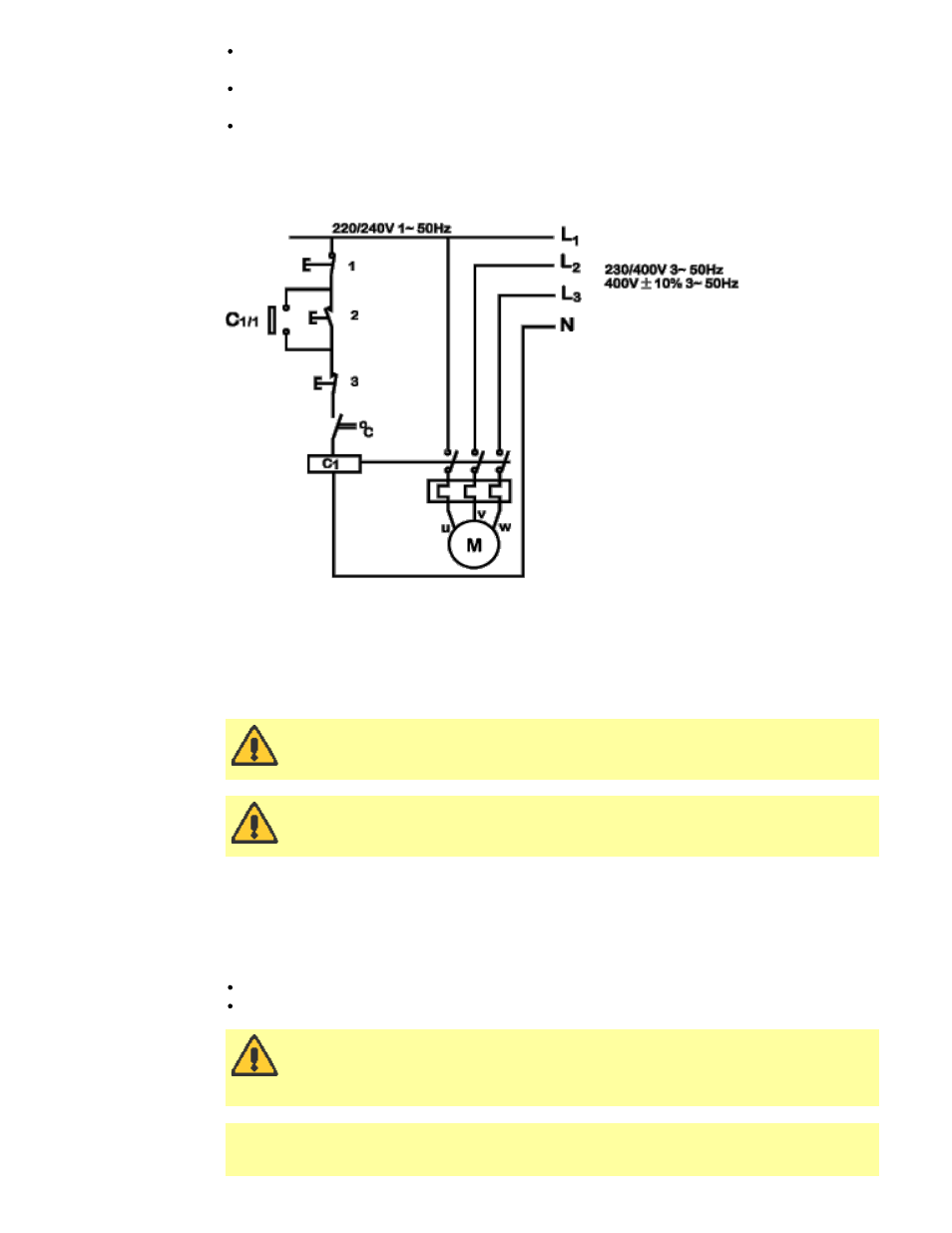

temperatura. Véase a continuación la conexión del motor de accionamiento, mostrando
los interruptores auxiliares posibles y las conexiones.
1. Parada de
emergencia
2. Arranque
3. Parada
Los interruptores auxiliares son unipolares para 220/240V, 50 Hz. El contacto de
arranque debe tener un retorno por muelle que desenganche cuando estén
activadas las bobinas C1 y C1/1.
La gama de cabezales de bomba 701R tiene cintas de tierra electrostática que están
conectadas a la bancada. Asegúrese que la bancada está puesta a tierra antes de hacer
funcionar la bomba.
Bajo ninguna circunstancia conecte los interruptores directamente a
través de cualquiera de las fases en una alimentación trifásica. En caso
de duda, desconecte la bomba inmediatamente.
No conecte los interruptores auxiliares a la caja de bornes de un motor
antideflagrante salvo si el interruptor está homologado Ex para la zona
en la que debe montarse.
8 Resolución de problemas
Si la bomba no funciona, haga las comprobaciones siguientes para determinar si necesita
servicio o no.
Compruebe que llega tensión de red a la bomba.
Compruebe que la bomba no esté agarrotada debido a un montaje incorrecto del tubo.
Compruebe y asegúrese siempre que el motorreductor EEx-d es de la
homologación adecuada para el riesgo de la zona donde va a instalarse.
Los motores EEx-d sólo deben ser instalados por personal cualificado
para instalaciones EEx-d.
Cualquier desviación respecto a las condiciones normales de
funcionamiento (aumento del consumo de potencia,
temperatura, vibraciones, ruido) o señales de advertencia
