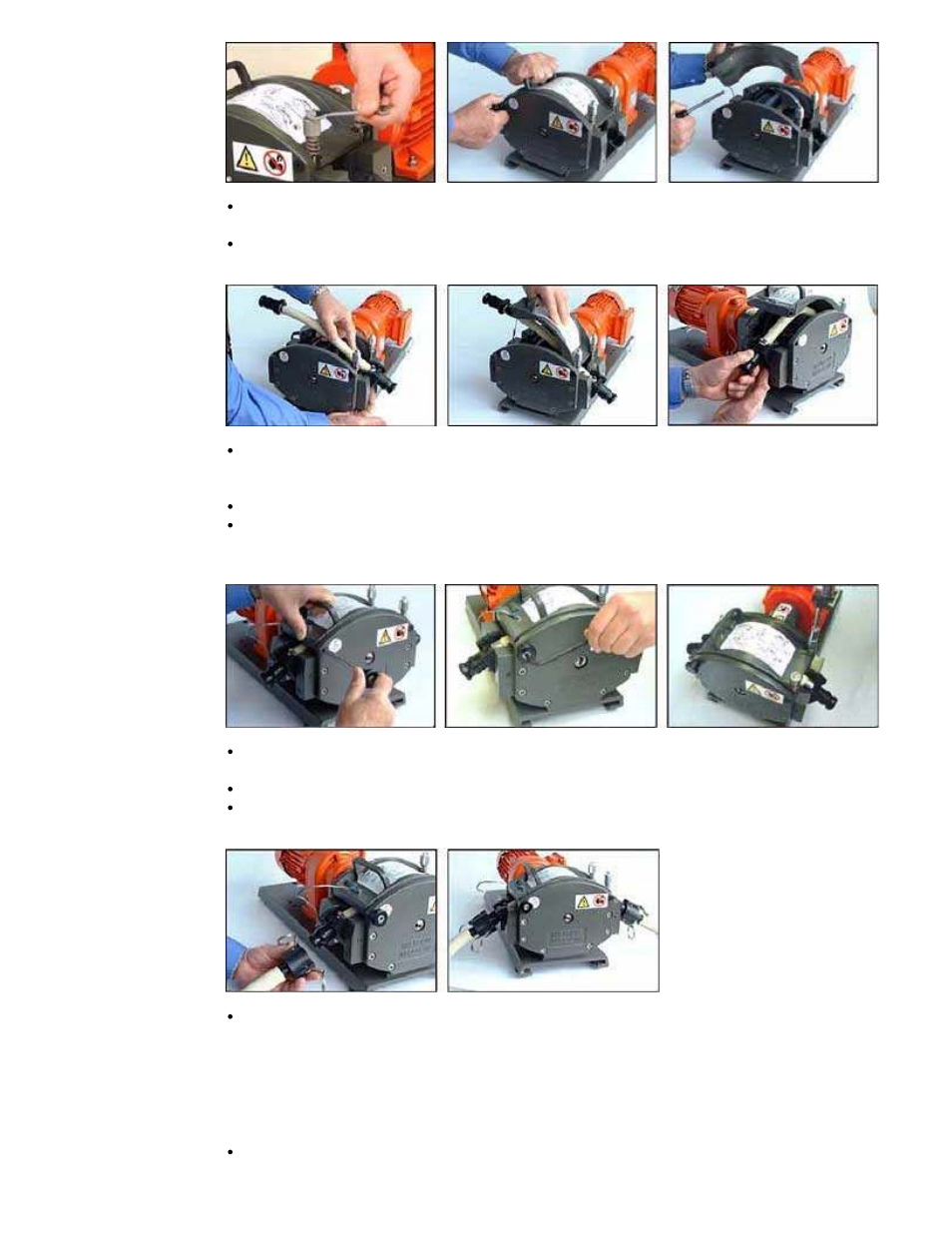

Afloje los pomos del muelle de compresión de la pista usando una llave de 10 mm y
girándolos seis (6) veces en sentido antihorario.
Destornille el perno de fijación de la pista y sáquelo totalmente. Levante la pista por su
asa y deslícela hacia fuera desde debajo de los muelles.

Coloque la brida en forma de ‘D’, montada en el extremo del elemento de tubo, en el
enganche deslizante del tubo en la descarga (lado derecho). La brida en forma de ‘D’
asegura que sólo pueda montarse el elemento de la forma
Deslice el extremo derecho de la pista bajo los muelles.
Coloque la segunda brida en forma de ‘D’ en el enganche deslizante del tubo en la
aspiración (lado izquierdo). Si se levanta el enganche deslizante del tubo, se facilita la
colocación del tubo.

Coloque el extremo izquierdo de la pista de manera que pueda introducir el perno de
fijación de la pista.
Apriete el perno de fijación de la pista con la llave Allen que se suministra.
Apriete los dos pomos del muelle de compresión de la pista hasta un par de 3Nm usando
una llave de 10 mm.

Conecte los dos extremos del elemento de tubo a la línea de fluido, usando
acoplamientos hembra de leva y ranura, de ¾ de pulgada.

18 Montaje de un cabezal

de bomba adicional

Retire del primer cabezal de bomba:
El tapón del agujero roscado en la esquina
