Manual del usuario de la bomba qdos60 PROFIBUS de Watson-Marlow 34
14.10 Intercambio de datos PROFIBUS
Los datos de esta sección se proveen como material de referencia para el operador
de la red PROFIBUS. Las instrucciones de manejo de esta bomba en modo PROFIBUS
no están cubiertas en este manual de instrucciones. Consulte la información sobre
su red PROFIBUS para obtener más datos.
Ubicación predeterminada: 126
Ident. PROFIBUS: 0x0E7D
Archivo GSD: WAMA0E7D.GSD
Config: 0x62, 0x5D (3 palabras de salida, 14 de
entrada)
Bits de parámetros del usuario: 6
Escritura cíclica de datos (del dispositivo maestro a la bomba)
Escritura cíclica de datos (del dispositivo maestro a la bomba)
16 bits
Byte 1, 2 Palabra de control
16 bits Byte 3, 4 Punto de referencia de la velocidad del cabezal (sin signo)
16 bits Byte 5, 6 Ajustar la calibración del caudal en µl por revolución
Palabra de control
Bit
Descripción
0 Motor en marcha (1=en marcha)
1 Sentido (0=CW, 1=CCW)
2 Restaurar el tacómetro (1=Reiniciar recuento)
3 Reservada
4 Habilitar velocidad mín./máx. del bus de campo (1=Habilitada)
5 Habilitar calibración del caudal del bus de campo (1=Habilitada)
6 Ignorar sensor de detección de fugas
7 Restaurar nivel de fluido
8-15 Reservada
Punto de referencia de la velocidad del cabezal
El valor del punto de referencia de la velocidad es un número entero de 16 bits sin
signo, que representa la velocidad del cabezal en décimas de r.p.m. Por ejemplo,
1205 representa 120.5 r.p.m.
Ajuste de calibración de caudal
Este parámetro se utiliza para ajustar el valor de calibración del caudal desde la
interfaz del bus de campo. El valor es un número entero de 16 bits sin signo, que
representa μl por revolución. Tenga en cuenta que este valor solo se utiliza si se
habilita el bit 5 de la palabra de control.
Ignorar sensor de detección de fugas

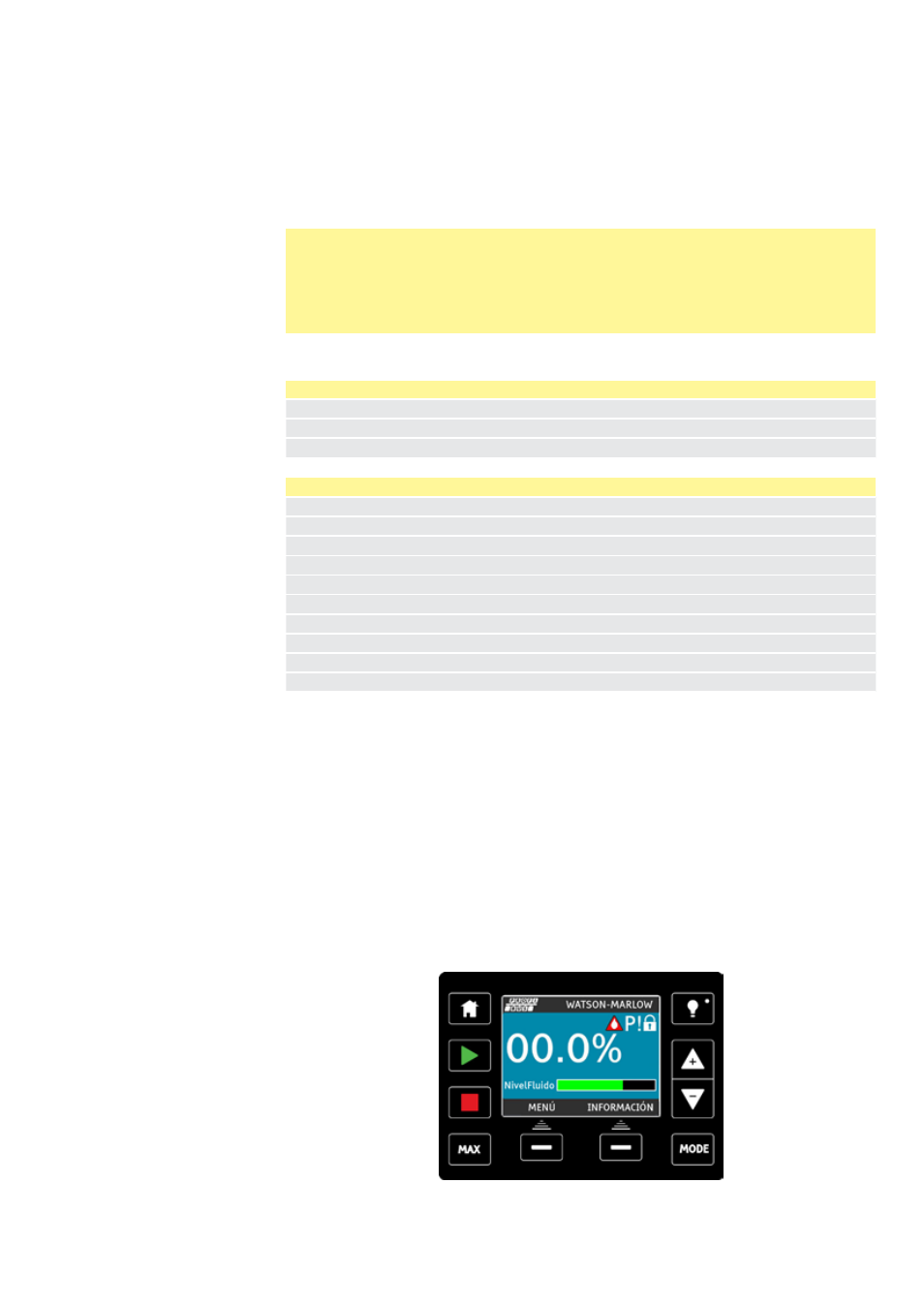

Si se habilita el bit 6 de la palabra de control, aparecerá la siguiente pantalla de
funcionamiento.
