14.9 Datos de parámetros del usuario
Los datos de parámetros del usuario se ajustan introduciendo valores en la

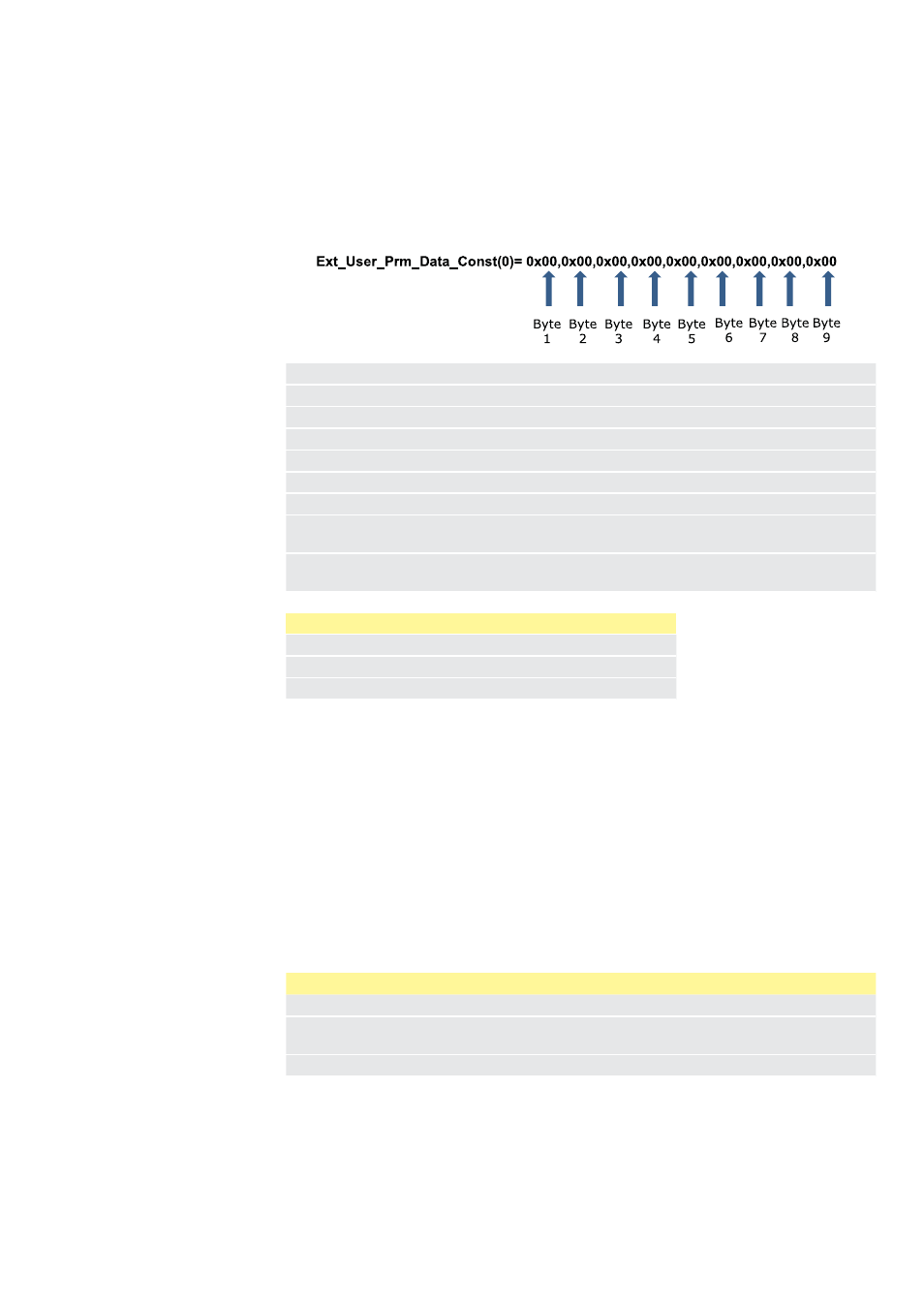

línea “Ext_User_Prm_Data_Const(0)” del archivo GSD. Esto aparece indicado a
continuación y los bytes correspondientes están enumerados en la tabla. No se
deberá efectuar ningún otro cambio al archivo GSD y Watson-Marlow no acepta
ninguna responsabilidad si la bomba falla a causa de cambios realizados al archivo
GSD.
8 bits Byte 1 Modelo de bomba
8 bits Byte 2 Tipo de cabezal
8 bits Byte 3 Velocidad mínima (Byte superior de 16 bits sin signo)
8 bits Byte 4 Velocidad mínima (Byte inferior de 16 bits sin signo)
8 bits Byte 5 Velocidad máxima (Byte superior de 16 bits sin signo)
8 bits Byte 6 Velocidad máxima (Byte inferior de 16 bits sin signo)
8 bits Byte 7 Seguridad intrínseca
8 bits Byte 8 Velocidad de seguridad intrínseca (Byte superior de
16 bits sin signo)
8 bits Byte 9 Velocidad de seguridad intrínseca (Byte inferior de
16 bits sin signo)
Modelo de bomba y tipo de cabezal
Valor
Descripción
0x04 Accionamiento qdos 60
0x40 Cabezal básico ReNu 60
Ajuste de velocidades mín./máx.
Los parámetros de velocidad mín./máx. se utilizan para ajustar la velocidad
mínima y máxima desde la interfaz PROFIBUS. Los valores solo se utilizan si el bit
correspondiente de la palabra de control está habilitado y son distintos de cero. Los
valores son 16 bits sin signo en décimas de r.p.m. de la velocidad del cabezal.
Seguridad intrínseca
El parámetro del usuario de seguridad intrínseca se utiliza para establecer las
medidas que se deben tomar en caso de que se produzca un fallo de comunicaciones
PROFIBUS. Se configura un byte de seguridad intrínseca tal y como se muestra en la
siguiente tabla. Si no se ajusta ningún bit o se ajusta un patrón de bits no válido, la
medida predeterminada de seguridad intrínseca será detener la bomba.
Bit Descripción
0 Continuar el funcionamiento con la última velocidad solicitada
1 Continuar el funcionamiento con la velocidad de seguridad
intrínseca
2-7 Reservada
Velocidad de seguridad intrínseca
El parámetro de velocidad de seguridad intrínseca se utiliza para ajustar la velocidad
a la que deberá funcionar la bomba si se produce un error de comunicaciones
PROFIBUS y si se ajusta el bit 1 del parámetro de usuario de seguridad intrínseca.
