Manual del usuario de la bomba qdos60 PROFIBUS de Watson-Marlow 18

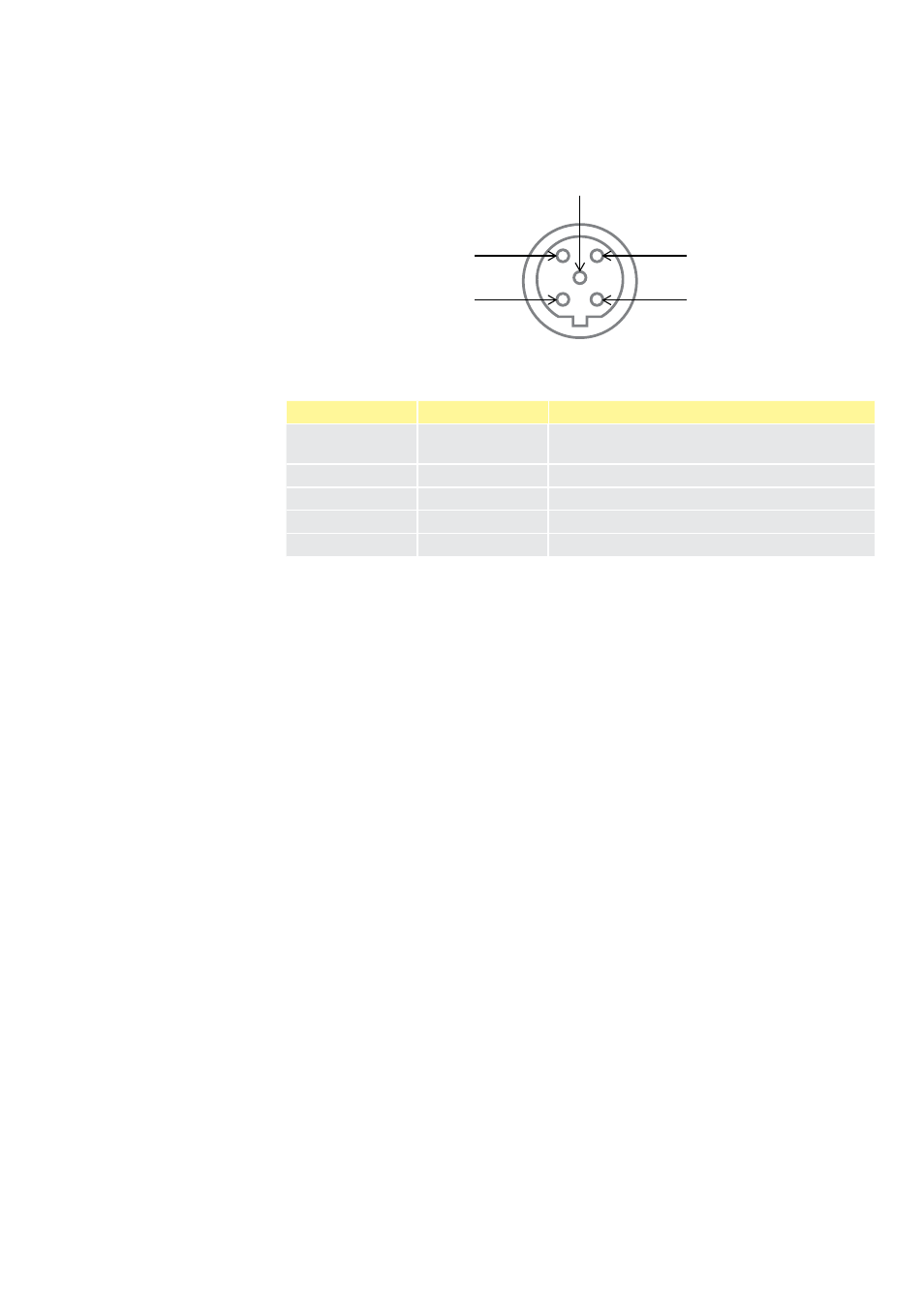

11.2 Asignación de clavijas en la bomba
Clavija 5
Clavija 3
Clavija 2
Clavija 4
Clavija 4
Nº. de clavija Señal Función
1 VP Alimentación de +5V para resistencias de
terminación
2 RxD/TxD-N Línea de datos negativa (línea A)
3 DGND Tierra datos
4 RxD/TxD-P Línea de datos positiva (línea B)
5 Blindaje Conexión a tierra
Nota: Si la bomba es el último dispositivo bus conectado al cable PROFIBUS, deberá
rematarse con una resistencia de terminación (norma PROFIBUS EN 50170). Para
conservar la protección frente al ingreso de cuerpos sólidos, la resistencia debe ser
de categoría IP66.
