20
Resolución de problemas
Información
Función de control de HDMI
Reproducción
Configuración
Primeros pasos
Especificaciones
ESPAÑOL
Conexiones

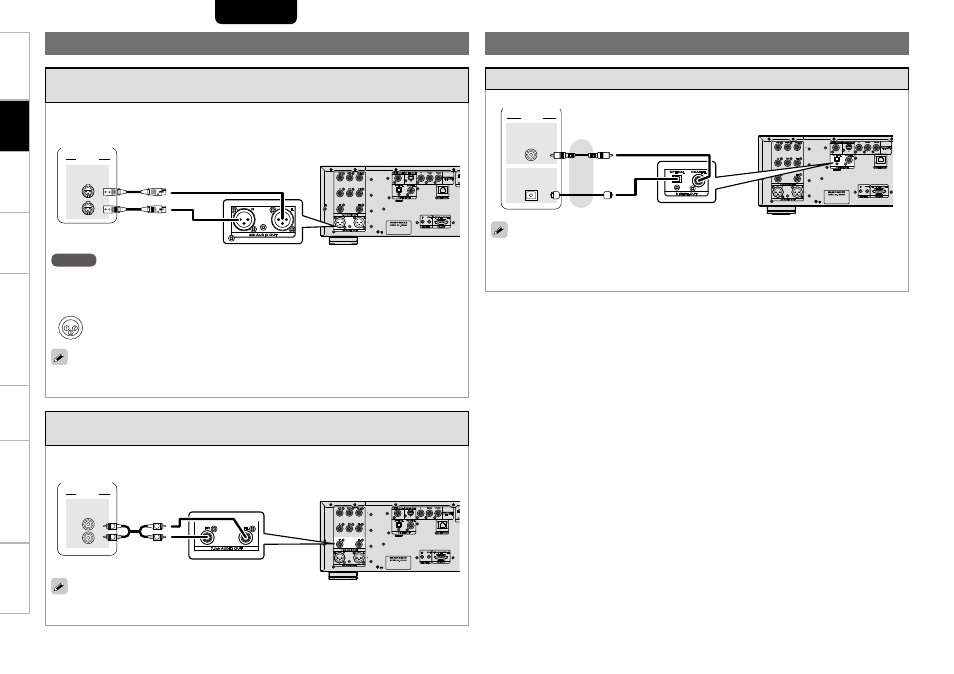

3. Reproducción de audio de 2 canales
Conexión a un dispositivo con terminal de entrada de audio
analógico de 2 canales con cable equilibrado
Seleccione “Config. audio” – “XLR” (vpágina 30) en el menú de la GUI de antemano para cuadrar el
dispositivo que se va a conectar.
AUDIO
AUDIO
IN
L
R
Estéreo
NOTA
• No establezca un cortocircuito entre los terminales. Cuando realice las conexiones, compruebe la
disposición de los terminales del dispositivo que va a conectar en el manual de usuario.
• La alineación de patillas predeterminada de los conectores de entrada XLR del modelo equilibrado
UD9004 es la que muestra la imagen.
q TIERRA w CALIENTE e FRÍO
Para el software grabado en formato multicanal, se emitirán señales analógicas que se han reducido
a 2 canales.
Conexión a un dispositivo de grabación digital
AUDIO
COAXIAL
IN
IN
OPTICAL
Grabador MD
Al convertir audio multicanal a una salida de 2 canales, en el menú de la GUI seleccione “Config.
audio” – “Salida digital”, y fíjelo en “Bajar muestreo PCM” (vpágina 29). Si reproduce un DVD o
cualquier otro medio con una configuración incorrecta, se produce un ruido aturdidor que podría dañar
el altavoz.
4. Grabación de un CD
Conexión a un dispositivo con terminal de entrada de audio
analógico de 2 canales con cable de clavija estéreo de una patilla
En el menú de la GUI, seleccione “Config. audio” – “Salida audio 7.1 can.” y configúrelo en “2 canales”
(vpágina 27).
AUDIO
AUDIO
IN
L
R R
L
R
L
Estéreo
Para el software grabado en formato multicanal, se emitirán señales analógicas que se han reducido
a 2 canales.
