Resolución de problemas
Información
Función de control de HDMI
Reproducción
Configuración
Conexiones
Especificaciones
ESPAÑOL
Primeros pasos
Nombres y funciones de las piezas

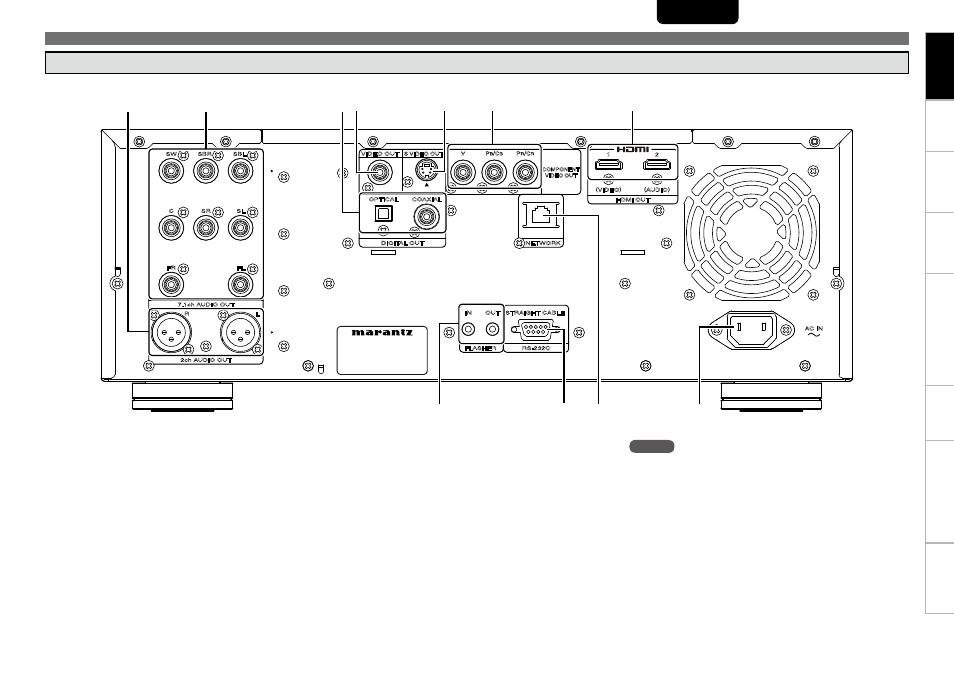

Panel trasero
Para los botones no explicados aquí, vea la página indicada entre paréntesis ( ).
q Conectores FLASHER IN/OUT
Conecte un dispositivo de control externo u otro dispositivo para
mantenimiento. (Utilice un cable recto para la conexión.)
w Conector RS-232C
Conector de extensión para uso futuro.
e Conector NETWORK ·································································(21)
r Toma de AC (AC IN) ·································································(22)
t Conectores HDMI OUT ·······················································(13, 14)
La salida de señales desde cada terminal cambia dependiendo del
ajuste del modo HDMI.
y Conectores COMPONENT VIDEO OUT ···································(19)
u Conector S-VIDEO OUT ···························································(19)
i Conector VIDEO OUT ·······························································(19)
o Conectores DIGITAL OUT OPTICAL/COAXIAL ······················(17)
Q0 Conectores 7.1ch AUDIO OUT ·················································(18)
Q1 Conectores 2ch XLR AUDIO OUT ············································(20)
Para software grabado en señales multicanales, se dan como salida
señales analógicas cuya mezcla se ha reducido a 2 canales.
NOTA
• No toque los pines internos de los conectores en el panel trasero.
La descarga electrostática puede ocasionar daños permanentes al
aparato.
• No coloque sus dedos u objetos extraños en la abertura del
ventilador. De lo contrario podría ocasionar lesiones o fallos en la
unidad.
NETWORK
7.1ch AUDIO OUT
2ch AUDIO OUT
FR
IN OUT STRAIGHT CABLE
FL
C SL SR
SW SBL SBR
R L
COMPONENT
VIDEO OUT
1 2
HDMI OUT
(VIDEO) (AUDIO)
P R / C R P B / C B Y S VIDEO OUT VIDEO OUT
COAXIAL
DIGITAL OUT
OPTICAL
AC IN
MODEL NO. UD9004
FLASHER RS-232C
Q0 Q1 o u i t
q w e r
y
