19
CONEXIONES
BÁSICAS
FUNCIONAMIENTO
BÁSICO
CONFIGURACIÓN
FUNCIONAMIENTO
A
VANZADO
SOLUCIÓN DE PROBLEMAS
OTROS
NOMBRES Y FUNCIONES
CONEXIONES A
V
ANZADAS
ESPAÑOL

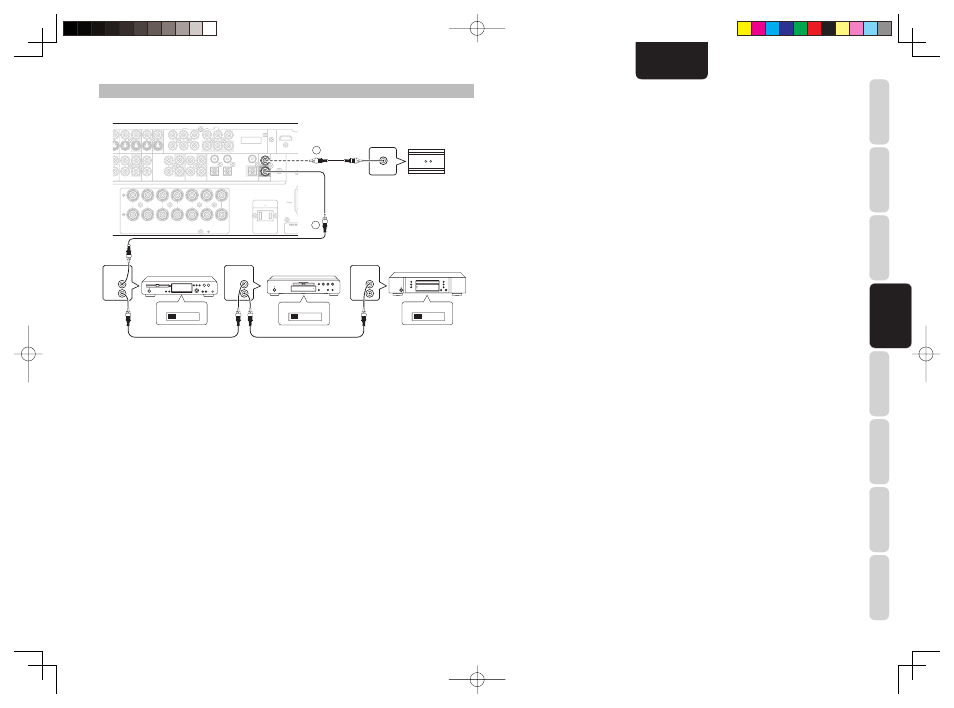

CONEXIÓN DE TOMAS DE MANDO A DISTANCIA q
Puede controlar otros productos Marantz a través
de este equipo con el mando a distancia, mediante
conexión de terminales REMOTE CONTROL (mando
a distancia) en cada aparato.
La señal transmitida desde el mando a distancia
es recibida por el sensor remoto de este equipo y
a continuación la señal es enviada al dispositivo
conectado a través de este terminal. Por tanto,
necesita dirigir la señal remota solamente al equipo.
Además, si hay un amplifi cador de potencia Marantz
(excluido en algunos modelos) conectado con este
terminal, el interruptor de potencia del amplifi cador
de potencia está sincronizado con el interruptor de
potencia de este equipo.
Ajuste el INTERRUPTOR DE MANDO A DISTANCIA,
en la parte trasera de otros equipos (no SR4003) en
“EXT.” (Externo) para utilizar esta función.
R R
SPEAKER SYSTEMS : 6-8 OHMS SPEAKER SYSTEMS : 6-8 OHMS
R R L L L L L L R R
IN IN
OPT OPT DIGITAL OUT DIGITAL OUT
C CR R // P PR R C CB B // P PB B Y Y
DIGITAL IN DIGITAL IN OUT OUT IN IN CD/CDR CD/CDR OUT OUT IN IN TAPE TAPE VCR VCR DVD DVD AUDIO AUDIO DSS DSS IN IN OUT OUT
C CR R // P PR R C CB B // P PB B Y Y DSS DSS DVD DVD VCR IN VCR IN VCR OUT VCR OUT MONITOR OUT MONITOR OUT
INPUT INPUT 1 1
INPUT INPUT 2 2
CENTER CENTER FRONT FRONT SURROUND BACK SURROUND BACK S. SPEAKER B S. SPEAKER B SURROUND SURROUND
AC IN AC IN
MONITOR MONITOR OUT OUT
INPUT INPUT 3 3 COMPONENT COMPONENT VIDEO VIDEO
OUT OUT REMOTE CONT. REMOTE CONT. 2 2 1 1
4 4 3 3
AC OUTLETS AC OUTLETS
120V 60Hz 120V 60Hz
SWITCHED SWITCHED
1.25A 150W 1.25A 150W MODEL N MODEL NO. SR4003
INPUT 1 INPUT 1
IN IN FLASHER FLASHER
IN IN
OUT OUT REMOTE CONT. REMOTE CONT.
REMOTE
CONTROL
REMOTE
CONTROL
REMOTE
CONTROL
IN
OUT
IN
OUT
IN
OUT
EXTERNAL INTERNAL EXTERNAL INTERNAL EXTERNAL INTERNAL
1
RC OUT
2
Reproductor DVD Grabadora de CD Reproductor de CD
OPCIÓN
w
Siempre que se conecten sensores de infrarrojos
externos o dispositivos similares a RC-5 IN de
la unidad, asegúrese de desactivar siempre el
funcionamiento del sensor de infrarrojos de la unidad
utilizando utilizando el procedimiento siguiente.
1. Mantenga pulsados al mismo tiempo durante
cinco segundos el botón SURROUND MODE
y el botón MENU del panel delantero.
2. El ajuste “IR-ENABLE” se muestra en el FL
DISPLAY.
3. Pulse el botón 1 o 2 para cambiar esto a “IR-
DISABLE”.
4. Pulse el botones del cursor ENTER . Una vez
hecho este ajuste, el sensor de infrarrojos de
la unidad se desactivará.
Nota:
Asegúrese de poner “IR-ENABLE” cuando no
estén conectados sensores de infrarrojos externos ni
dispositivos similares. De lo contrario, el la unidad no
podrá recibir comandos del mando a distancia.
5. To restore the original setting, perform steps 1
to 4 to set to “IR=ENABLE”.
