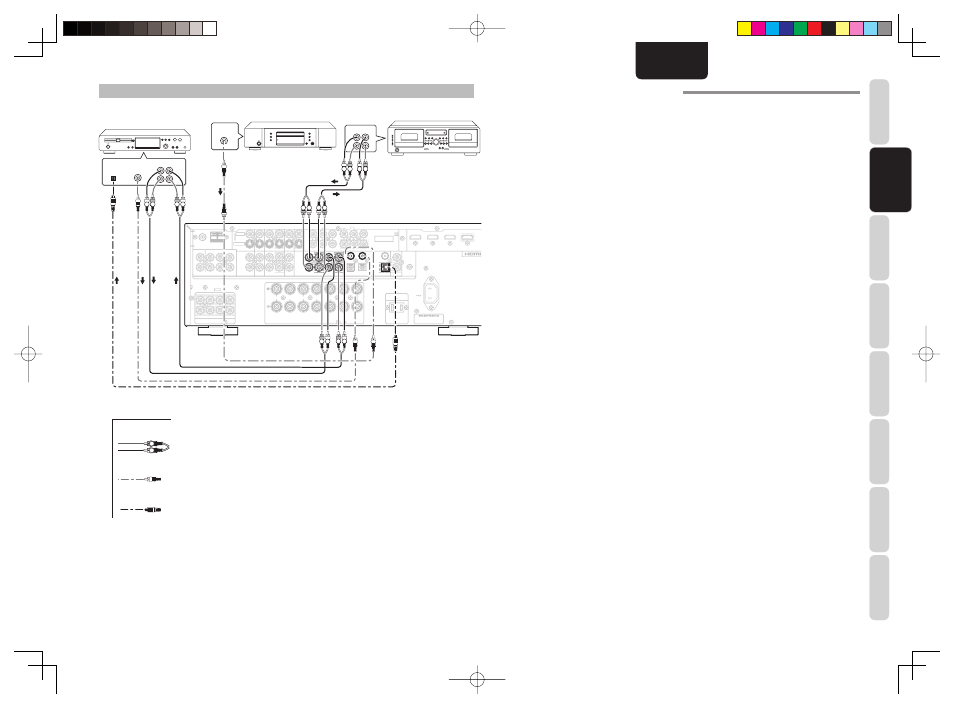

CONEXIÓN DE COMPONENTES DE AUDIO
La señal de audio de salida de la toma TAPE OUT
y de la toma CD/CDR OUT es la fuente de sonido
actualmente seleccionada.
Precausión
No conecte este equipo u otros componentes a la toma
de corriente principal hasta que se hayan completado
todas las conexiones entre componentes.
Notas:
• Inserte bien todos los enchufes y conectores. Las
conexiones incompletas pueden ocasionar ruidos.
• Asegúrese de conectar correctamente los canales
izquierdo y derecho.
Los conectores rojos son para el canal R (derecho)
y los conectores blancos son para el canal L
(izquierdo).
• Asegúrese de conectar correctamente la entrada y la
salida.
• Consulte las instrucciones correspondientes a cada
componente conectado a este equipo.
• No ate los cables de conexión de audio/vídeo con
los cables de alimentación ni con los cables de
altavoces, pues podrían producirse zumbidos u otros
ruidos.
CONEXIÓN DE COMPONENTES DE AUDIO DIGITAL
• Hay 4 entradas digitales, 2 tomas coaxiales y 2
tomas ópticas, en el panel trasero. Puede utilizar
estas tomas para introducir señales de flujo
binario PCM, Dolby Digital y DTS procedentes de
un CD, un DVD u otros componentes de fuente
digital.
• Hay una salida digital con toma coaxial y otra con
toma óptica en el panel posterior. Estas tomas
pueden conectarse a una grabadora de CD o a
una platina MD.
• Confi gure el formato de audio digital del lector DVD
u otro componente de fuente digital. Consulte las
instrucciones de cada componente que se vaya a
conectar a tomas de entrada digital.
• Utilice cables de fi bra óptica (ópticos) para tomas
de entrada DIG-1, 2. Utilice cables coaxiales de 75
ohmios (para audio o vídeo digital) para tomas de
entrada DIG-3, 4.
• Puede designar la entrada correspondiente a
cada toma de entrada/salida digital según su
componente. (Vea la página 21)
Notas:
• No hay toma de entrada Dolby Digital RF. Utilice un
demodulador externo RF con decodifi cador Dolby
Digital cuando conecte la toma de salida Dolby
Digital RF del lector de videodisco a la toma de
entrada digital.
• Las tomas de señal digital de este equipo son
compatibles con la norma EIA. Si utiliza un cable no
compatible con esta norma, es posible que el equipo
no funcione correctamente.
• Cada tipo de toma de audio funciona por separado.
Las señales que entran a través de las tomas digitales
y analógicas salen a través de las correspondientes
tomas digitales y analógicas, respectivamente.
