12
Virheilmoitus Akun lataustaso 100
%
Akun lataustaso 80
%
Lataus käynnissä

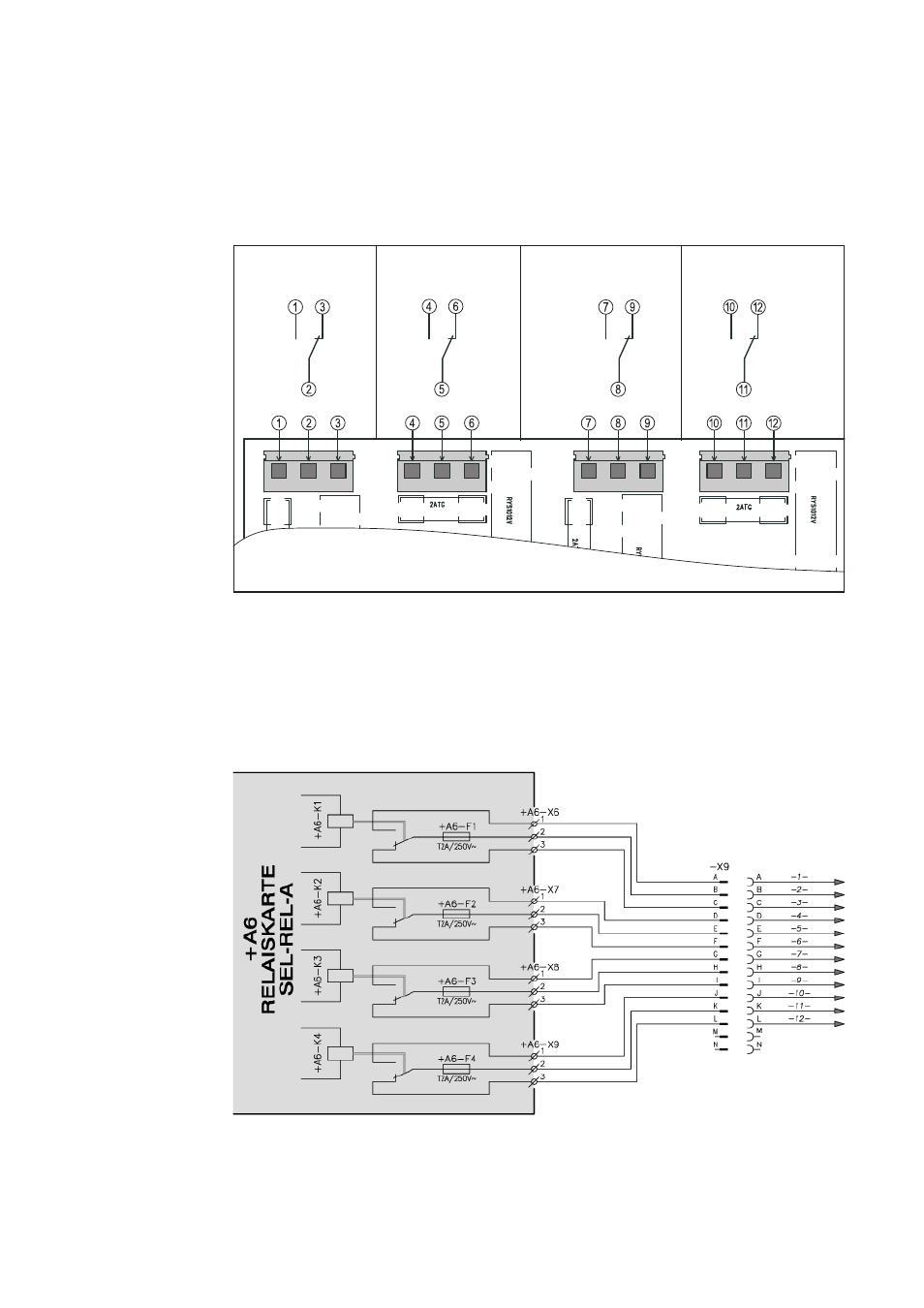

Kuva 11 Relekortti: analysointijohtojen liittäminen
maks.: 250 V AC/DC, 2 A / kaapeli
Liitä johdot relekorttiin.
1.
Irrota akkulaturi sähköverkosta.
2. Irrota akku.
3. Irrota laitekotelo.
4. Liitä analysointijohdot relekortin liitäntöihin 1–12.
5. Vie analysointijohto laitteen etupuolella (verkkokaapelin puolelta) esiasennetun
kaapeliläpiviennin (PG 11) läpi.
6. Asenna laitekotelo takaisin.
Lisävarusteena
relekortti:
(jatkuu)
Lisävaruste,
relekortin liitäntä Lisävaruste relekortti on jo esikaapeloitu 14-napaiseen liittimeen.
Pistikeliitäntä, relekortti A6 SEL-REL-A / 14-napainen pistikekytkentä AMP (X9)/ohjaus-
johto
