Elementos de manuseio e conexões – Fronius Selectiva Plus (three-phase) Manual del usuario
Página 55
3
PT

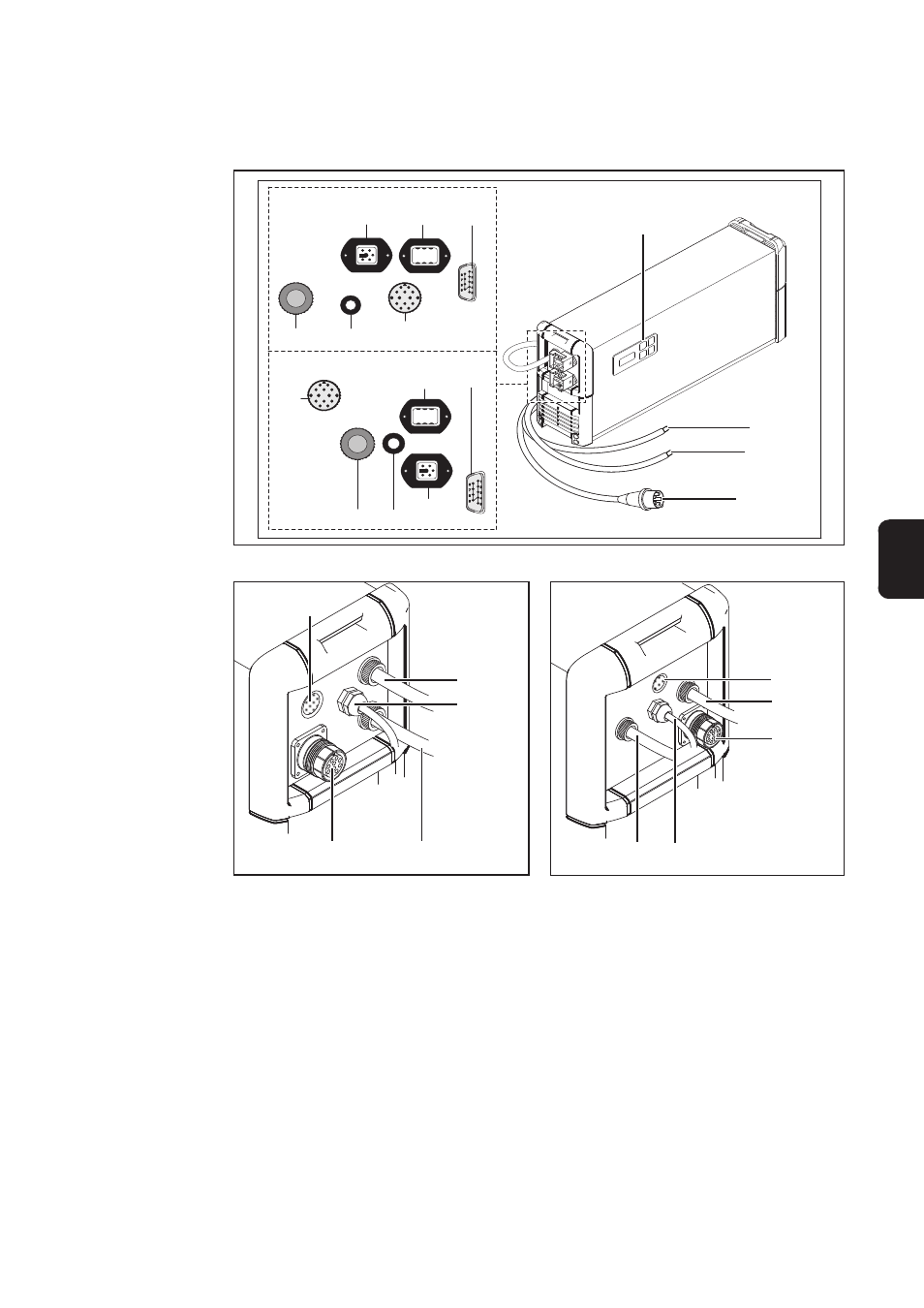

Fig.1
Painel de comando e conexões no lado dianteiro
Fig.2
Lado traseiro do aparelho Variante 1
(12)
(11)
(2)
(10)
(3)
(12)
(3)
(11)
(10)
Fig.3
Lado traseiro do aparelho Variante 2
Elementos de manuseio e conexões
Elementos de
manuseio e
conexões
(1) Cabo para rede elétrica / ficha
(2) (-) Condutor de carregamento
(3) (+) Condutor de carregamento
(4) Painel multifuncional com visor integrado e teclado de membrana
(5) Opção interface de série RS 232
(6) Opção carregamento controlado por temperatura
(7) Opção bomba externa de circulação de electrólito - ficha X6 / X7
(8) Opção Aquamatic / final de carregamento
(9) Opção paragem externa
(10) Tomada de conexão padronizada LocalNet para a opção de indicação à distância
(11) Opção circulação interna de electrólito: Saída de ar comprimido
(12) Opção circulação interna de electrólito: Aspiração com filtro de ar
(13) Opção cartão de relé: Passagem dos condutores de comando
(14) Opção de conector para cartão de relé: 14 pinos. Ficha AMP
(2)
X7
(6)(7)(9)
(13)
(5)
X6
(7)(8)
(5)
(13)
X9
7 kW
14 kW
X9
J
A
I
K
B
H
N L
C
G
M
D
F
E
J
A
I
K
B
H
N L
C
G
M
D
F
E
(14)
(14)
X7
(6)(7)(9)
X6
(7)(8)
(1)
(1)
(3)
(1)
(2)
(4)
(5)
