Elementi di comando e collegamenti – Fronius Selectiva Plus (three-phase) Manual del usuario
Página 11
3
IT

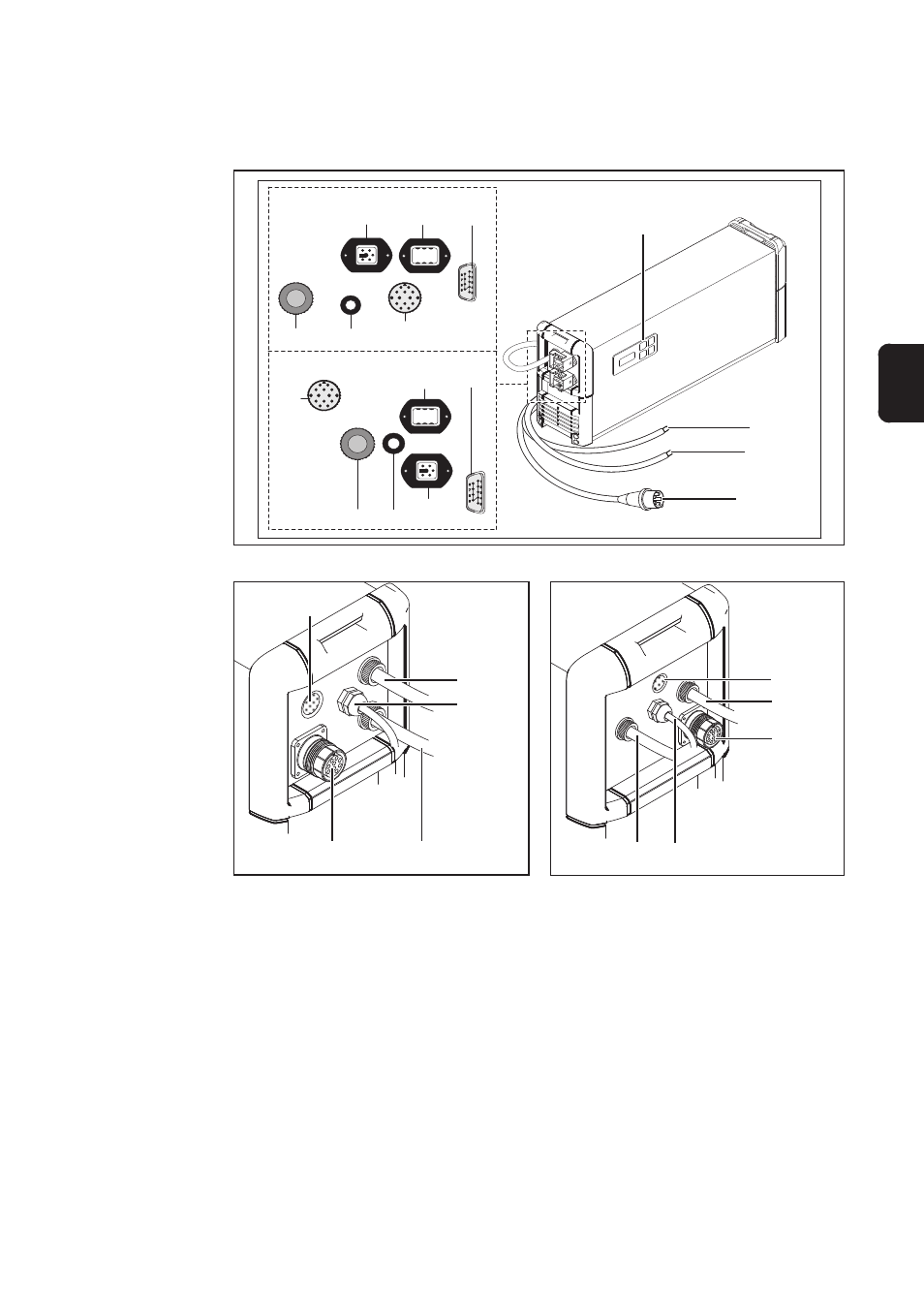

Fig. 1 Pannello di comando e collegamenti presenti sulla parte anteriore
Fig. 2 Retro del dispositivo variante 1
(12)
(11)
(2)
(10)
(3)
(12)
(3)
(11)
(10)
Fig. 3 Retro del dispositivo variante 2
Elementi di comando e collegamenti
Elementi di
comando e
collegamenti
(1) Cavo e spina di rete
(2) Connettore di carica (-)
(3) Connettore di carica (+)
(4) Pannello multifunzione con display integrato e tastiera a membrana
(5) Opzione interfaccia seriale RS 232
(6) Opzione carica termoguidata
(7) Opzione pompa di circolazione elettrolita esterna - Spina X6 / X7
(8) Opzione Aquamatic / Fine carica
(9) Opzione arresto esterno
(10) Attacco LocalNet standard per opzione indicatore a distanza
(11) Opzione circolazione elettrolita interna: uscita aria compressa
(12) Opzione circolazione elettrolita interna: aspirazione dell’aria con apposito filtro
(13) Opzione scheda relè: innesto linee di controllo
(14) Opzione presa a innesto per scheda relè: spina AMP 14 poli
