Elementos de manejo y conexiones – Fronius Selectiva Plus (three-phase) Manual del usuario
Página 33
3
ES

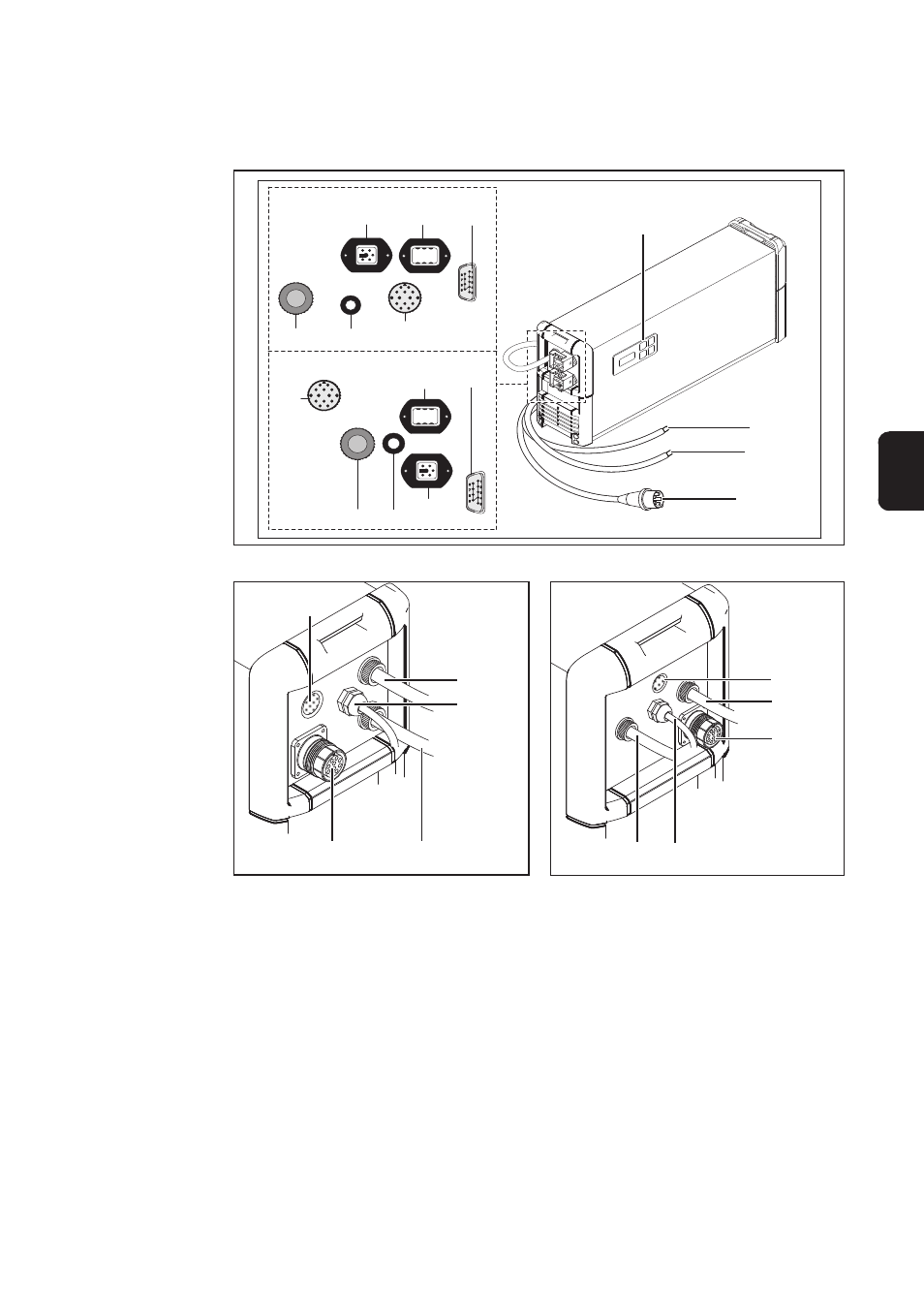

Ilustr. 1 Panel de control y conexiones en el lado frontal
Ilustr. 2 Lado posterior del aparato variante 1
(12)
(11)
(2)
(10)
(3)
(12)
(3)
(11)
(10)
Ilustr. 3 Lado posterior del aparato variante 2
Elementos de manejo y conexiones
Elementos de
manejo y conexi-
ones
(1) Cable de red / clavija para la red
(2) Cable de carga (-)
(3) Cable de carga (+)
(4) Panel multifuncional con pantalla integrada y teclado de lámina
(5) Opción interfaz de serie RS 232
(6) Opción carga con control de temperatura
(7) Opción bomba externa de recirculación de electrolito - clavija X6 / X7
(8) Opción Aquamatic / final de carga
(9) Opción parada externa
(10) Clavija para el zócalo de conexión LocalNet estandarizado para la opción indica-
ción a distancia
(11) Opción recirculación interna de electrolito: salida de aire a presión
(12) Opción recirculación interna de electrolito: aspiración de aire con filtro de aire
(13) Opción tarjeta de relés: paso de los cables de control
(14) Opción zócalo de conexión tarjeta de relés: clavija AMP de 14 polos
(2)
X7
(6)(7)(9)
(13)
(5)
X6
(7)(8)
(5)
(13)
X9
7 kW
14 kW
X9
J
A
I
K
B
H
N L
C
G
M
D
F
E
J
A
I
K
B
H
N L
C
G
M
D
F
E
(14)
(14)
X7
(6)(7)(9)
X6
(7)(8)
(1)
(1)
(3)
(1)
(2)
(4)
(5)
