10
Kuva 8 Lämpötila-anturin liitäntäkaavio
(1)
(2)
X 7/3
X 7/6
(1) Akkulaturi
(2) Lämpötila-anturi X 7/3 (ruskea)
X 7/6 (sininen)
Lisävaruste
Aquamatic /
latauksen loppu /
koontivirhe
Lisävaruste
ulkoinen pysäy-
tys (pilottikontak-
ti) Lataus keskeytetään avaamalla liitännät X
7/2 ja X 7/5.
(1) Akkulaturi
X 7/2 (ruskea)
X 7/5 (sininen)
Lisävaruste
lämpötilaohjattu
lataus Käytetään akuissa, joissa on sitoutunutta elektrolyyttiä (geeli, kuitumatto) tai akuissa,
joita käytetään äärimmäisissä lämpötiloissa. Latausjännite sopeutetaan akun lämpötilan
mukaan, jolloin saavutetaan nopeampi ja taloudellisempi lataus.
Tärkeää! Liitä lämpötila-anturi napaisuuksien mukaan ja akun miinusnapaan.
(1) (2)
X 6/3
X 6/4
N
L
4 A
X 6/PE
Aquamatic-toiminto sisältää magneetti-
venttiilin automaattisen ohjauksen akun
veden automaattista täyttöä varten.
Latauksen loppu -toimintoa voidaan
käyttää merkkivalon ohjaamiseen. Kun
lataus on päättynyt, sulkukosketin sulkeu-
tuu automaattisesti.
Koontivirhe-toimintoa voidaan käyttää
merkkivalon ohjaamiseen. Jokaisen
tunnistetun virheen (ERROR) jälkeen
sulkukosketin sulkeutuu automaattisesti.
(1) Akkulaturi
(2) Aquamatic / latauksen loppu

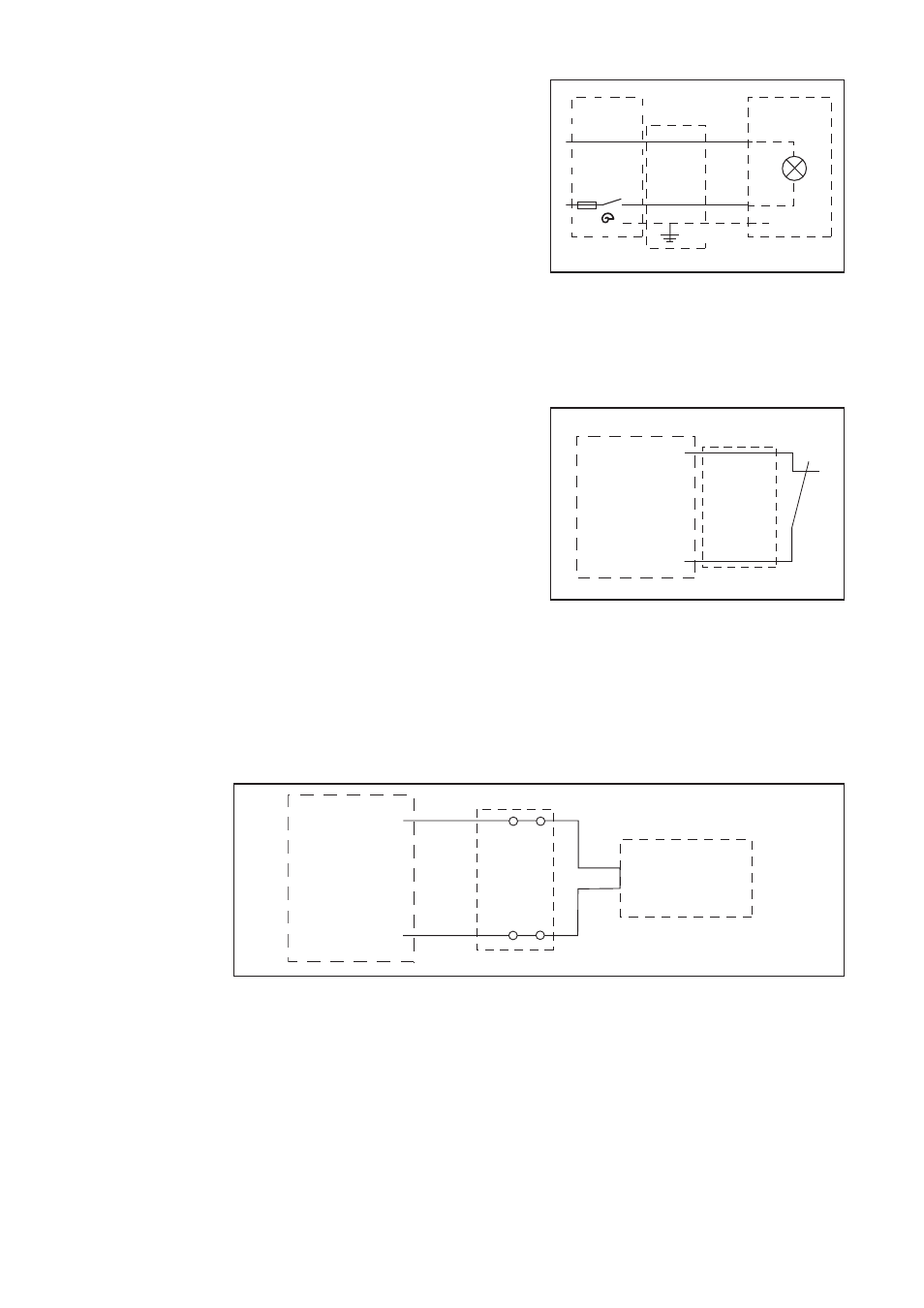

Kuva 6 Liitäntäkaavio, Aquamatic/latauksen loppu
Kuva 7 Liitäntäkaavio, ulkoinen pysäytys
(1)
X 7/2
X 7/5
Akkuun puhalletaan ilmaa erityisesti tähän tarkoitukseen suunnitellun kapillaariputken
kautta.
Näin saavutetaan elektrolyytin tehokas sekoittuminen.
Hyötynä tästä on akun vähäisempi lämpeneminen (pidempi käyttöikä) sekä pienempi
vesihäviö latauksen aikana.
Lisävaruste
elektrolyyttikierto
