Fronius Selectiva Plus (three-phase) - Manual (Página 18)

10
Fig. 8 Schema attacchi sensore termico
(1)
(2)
X 7/3
X 7/6
(1) Caricabatteria
(2) Sensore termico X 7/3 (marrone)
X 7/6 (blu)
Opzione Aqua-
matic / Fine
carica / Avaria
totale
Opzione arresto
esterno (contatto
pilota) Aprendo il collegamento X 7/2 e X 7/5, il
processo di carica viene interrotto.
(1) Caricabatteria
X 7/2 (marrone)
X 7/5 (blu)
Opzione carica
termoguidata Viene utilizzata in caso di batterie con elettroliti combinati (gel, vello) oppure in caso di
batterie impiegate in condizioni di temperatura estreme. La tensione di carica viene
regolata in base alla temperatura della batteria, in modo tale da ottenere una carica più
rapida e senza impatti bruschi.
Importante! Collegare il sensore termico nella giusta polarità, quindi collegarlo al polo
negativo della batteria.
(1) (2)
X 6/3
X 6/4
N
L
4 A
X 6/PE
L’opzione Aquamatic include il comando
automatizzato di una valvola magnetica
per il riempimento d’acqua automatico
della batteria.
L’opzione Fine carica può essere utilizzata
per comandare una spia di segnalazione.
Terminata la carica, il dispositivo di chiusu-
ra si chiude automaticamente.
L’opzione Avaria totale può essere utilizzata
per comandare una spia di segnalazione. Il
contatto di chiusura si chiude automatica-
mente ogni volta che viene rilevato un
errore (ERROR).

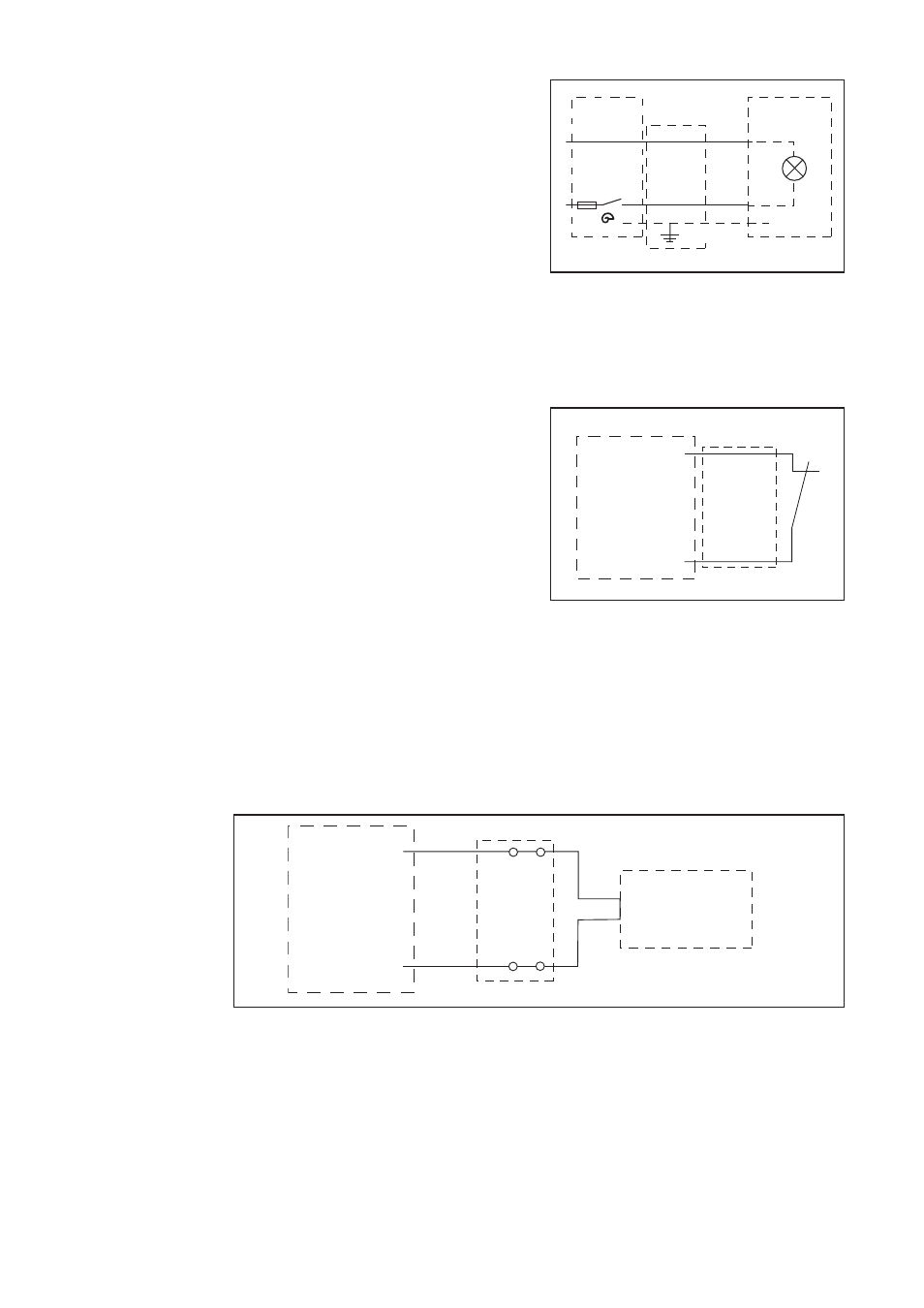

Fig. 6 Schema attacchi Aquamatic / Fine carica
Fig. 7 Schema attacchi arresto esterno
(1)
X 7/2
X 7/5
(1) Caricabatteria
(2) Aquamatic / Fine carica
Nella batteria viene soffiata aria attraverso appositi tubi capillari.
Si ottiene così una mescolatura intensa dell’elettrolito.
Ne derivano un minore riscaldamento della batteria (maggiore durata) e una perdita
d’acqua ridotta durante il processo di carica.
Opzione circola-
zione elettrolita
