12
Mensagem de erro Bateria 100%
carregada
Bateria 80%
carregada
Carregamento em
andamento

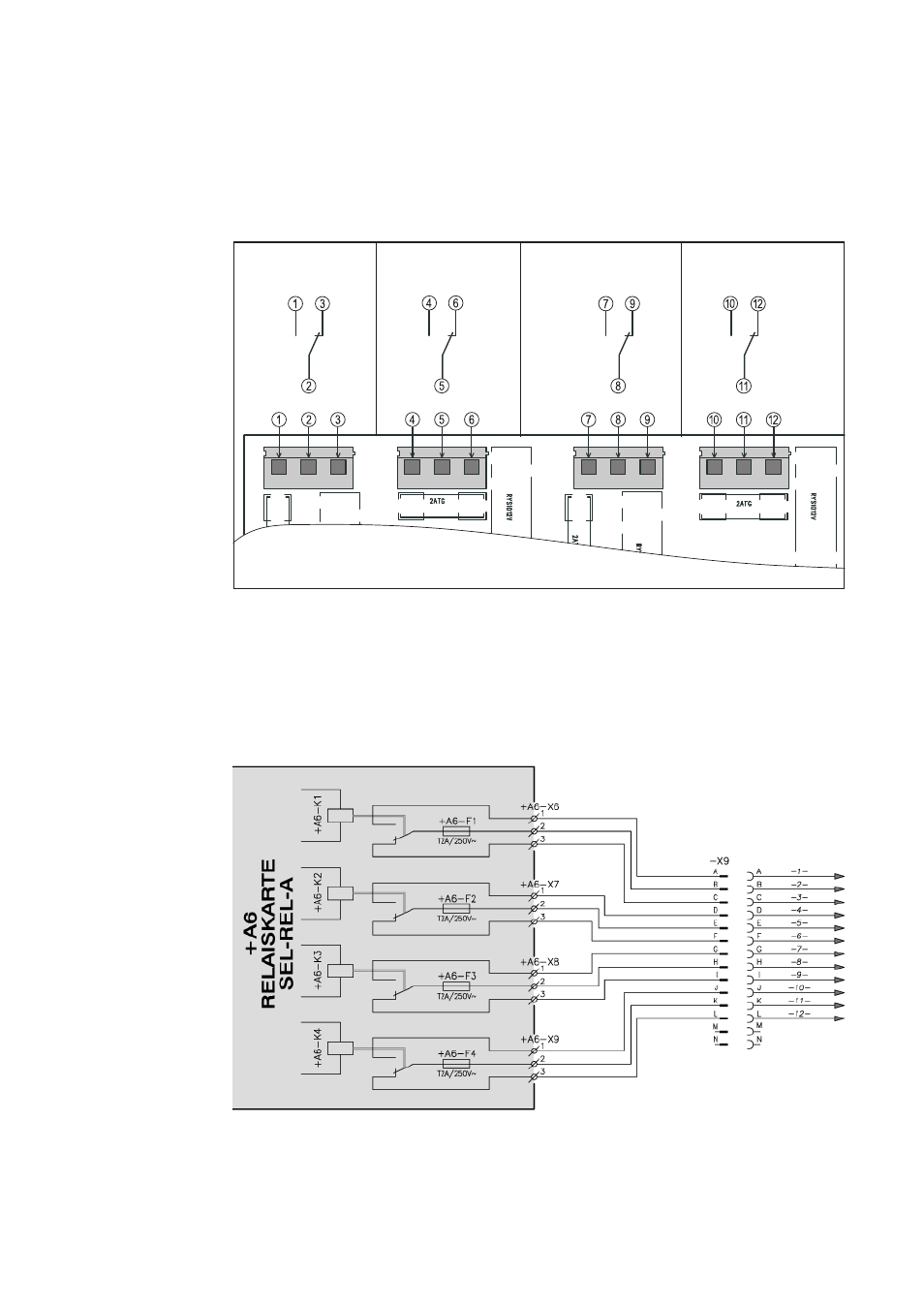

Fig.11 Cartão de relé: Conexão dos condutores de avaliação
máx.: 250 V CA/CC, 2 A / cabo
Conectar os condutores na placa de relés
1.
Desconectar o carregador de bateria da rede eléctrica
2. Desconectar a bateria
3. Desmontar a cobertura da caixa
4. Conectar na placa de relés os condutores de avaliação aos conectores (1) a (12)
5. No lado dianteiro da caixa (lado do cabo da rede elétrica) instalar o condutor de
avaliação através da passagem pré montada (PG 11)
6. Montar a cobertura da caixa
Opção placa de
relés
(Continuação)
Opção de conec-
tor para cartão
de relé A opção de cartão de relé para ficha de 14 pinos encontra-se cablada de fábrica.
Atribuição das ligações do cartão de relé A6 SEL-REL-A/ficha AMP de 14 pinos (X9)/
circuito de comando
