Anslutningskon-
takt LocalNet
För alternativet LocalNet finns en standardiserad 10-polig anslutningskontakt tillgänglig.
Till anslutningskontakten LocalNet kan en fjärrkontroll eller ett reläkort anslutas.
(1)
(2)
X 6/1
X 6/2
N
L
4 A

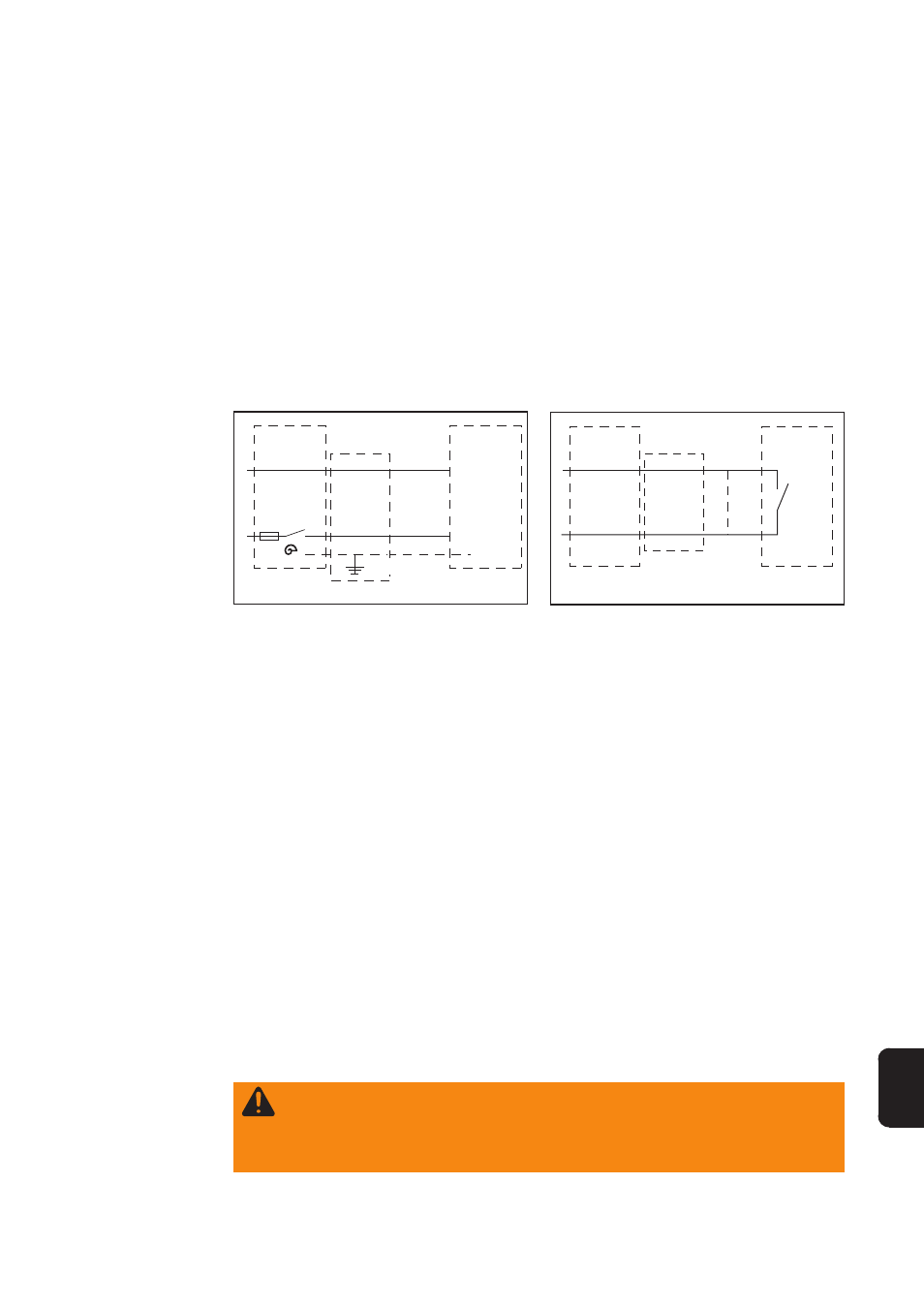

Fig. 7 Anslutningsschema för elektrolytcirkulation
X 6/PE
Fig. 8 Anslutningsschema för felindikering
elektrolytcirkulation
(1)
(2)
X 7/1
X 7/4
(1) Laddare
(2) Pump
Förloppsstyrning
Elektrolytcirkulationen styrs via fördefinierade program.
Extra alternativ felutmatning ERROR 14:
För elektrolytcirkulationen erbjuds som alternativ en felindikering (övervakning av
lufttrycket). Om elektrolytcirkulationen faller bort visar laddarens multifunktionspanel
felmeddelandet ”Error 14”.
Viktigt! Elektrolytcirkulationspump utan alternativ felindikering:
-
Förbind kontakterna X 7/1 och X 7/4 med varandra.
Elektrolytcirkulationspump med alternativ felindikering:
-
Förbind den potentialfria kontakten (relä / normalt öppen kontakt) med kontakterna
X 7/1 och X 7/4.
Omkastning av laddningsparametrar: Om elektrolytcirkulationen faller bort svarar
laddaren ensam för en tillräcklig omblandning av elektrolyten.
Alternativ elek-
trolytcirkulation
(fortsättning)
Reläkortet används för utvärdering
-
av grundläggande information om laddarens drifttillstånd
-
av det anslutna batteriets laddningstillstånd
Utvärderingskablarna kan t.ex. anslutas till ett PLC- eller ett processledningssystem.
Anslutningarna för utvärderingskablarna motsvarar potentialfria växlingskontakter med
gemensam rot. Följande informationer kan överföras:
-
Batteriladdningen är igång / inte igång
-
Batteriet laddat till 80 %
-
Batteriet fulladdat
-
Laddaren arbetar felfritt / laddaren matar ut ett felmeddelande (Error)
Alternativ reläkort
VARNING! En felaktigt konfigurerad datakabel kan orsaka svåra person- och
sakskador. Den galvaniska isoleringen mellan de enskilda kontakterna är inte
avsedd för säker isolering av strömkretsar. Samtidig användning av lågspän-
nings- och nätspänningssignaler är därför inte tillåten.
