Belső/külső tápfeszültség
-
GND
+ U
int
/ U
ext
12,8 V belső feszültség kimenet
vagy
külső tápfeszültség bemenet
>12,8 - 24 V DC (+ 20%)
Digitális bemenetek: 0-3, 4-9
Feszültségszint: low (alacsony) = min. 0 V - max. 1,8 V; high (magas) = min. 3 V -
max. 24 V DC (+ 20%)
Bemeneti áramok: a bemeneti feszültségtől függően; bemeneti ellenállás = 46
kOhm
Digitális kimenetek: 0-3
Kapcsolóképesség a Fronius Datamanager 2.0 dugaszolható kártya által előállított
tápfeszültség esetén: 3,2 W összesítve, mind a 4 digitális kimenetre
Kapcsolóképesség külső tápegységgel történő min. 12,8 - max. 24 V DC (+ 20%)
tápellátás esetén, az Uint / Uext-re és a GND-re csatlakoztatva: 1 A, 12,8 - 24 V DC
(a külső tápegységtől függően) digitális kimenetenként
Az I/O-k csatlakoztatása a készülékkel együtt szállított ellendugasz segítségével
történik.
(8) Antennaaljzat
a WLAN antenna csatlakoztatásához
(9) Modbus lezáró kapcsoló (Modbus RTU-hoz)
belső buszlezárás 120 ohmos ellenállással (igen/nem)
A kapcsoló „on“ (bekapcsolt) állásban: 120 ohmos lezáró ellenállás aktív
A kapcsoló „off“ (kikapcsolt) állásban: nincs aktív lezáró ellenállás
FONTOS! Egy RS485 buszon az első és utolsó készüléknél kell aktívnak lennie a
lezáró ellenállásnak.

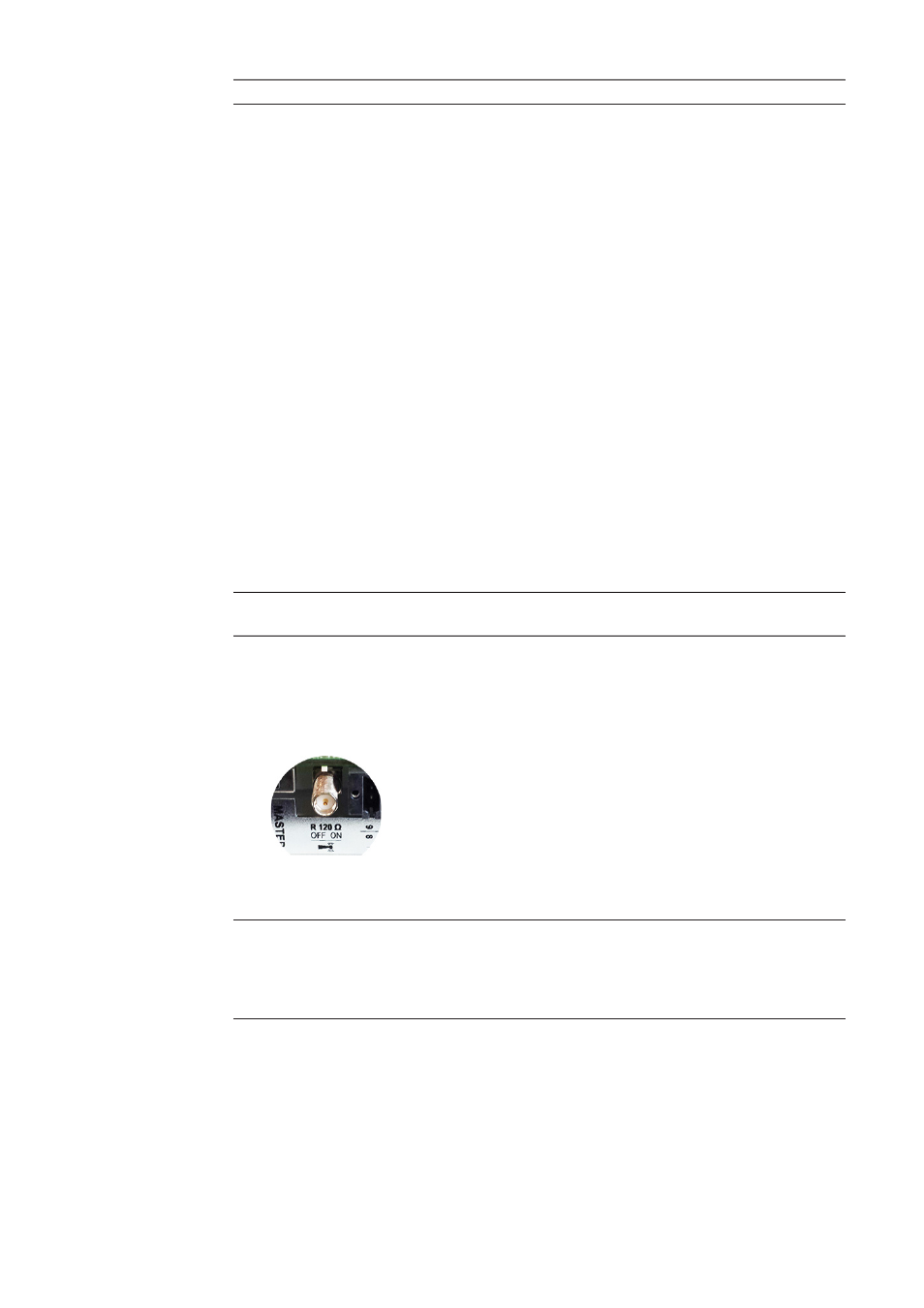

(10) Fronius Solar Net Master / Slave kapcsoló
Master módról Slave módra való átkapcsolásra egy Fronius Solar Net gyűrűn belül
FONTOS! Slave módban a Fronius Datamanager 2.0 dugaszolható kártyán lévő
összes LED kialszik.
Sz. Funkció
