72
Általános tudnivalók
Készülék-koncep-

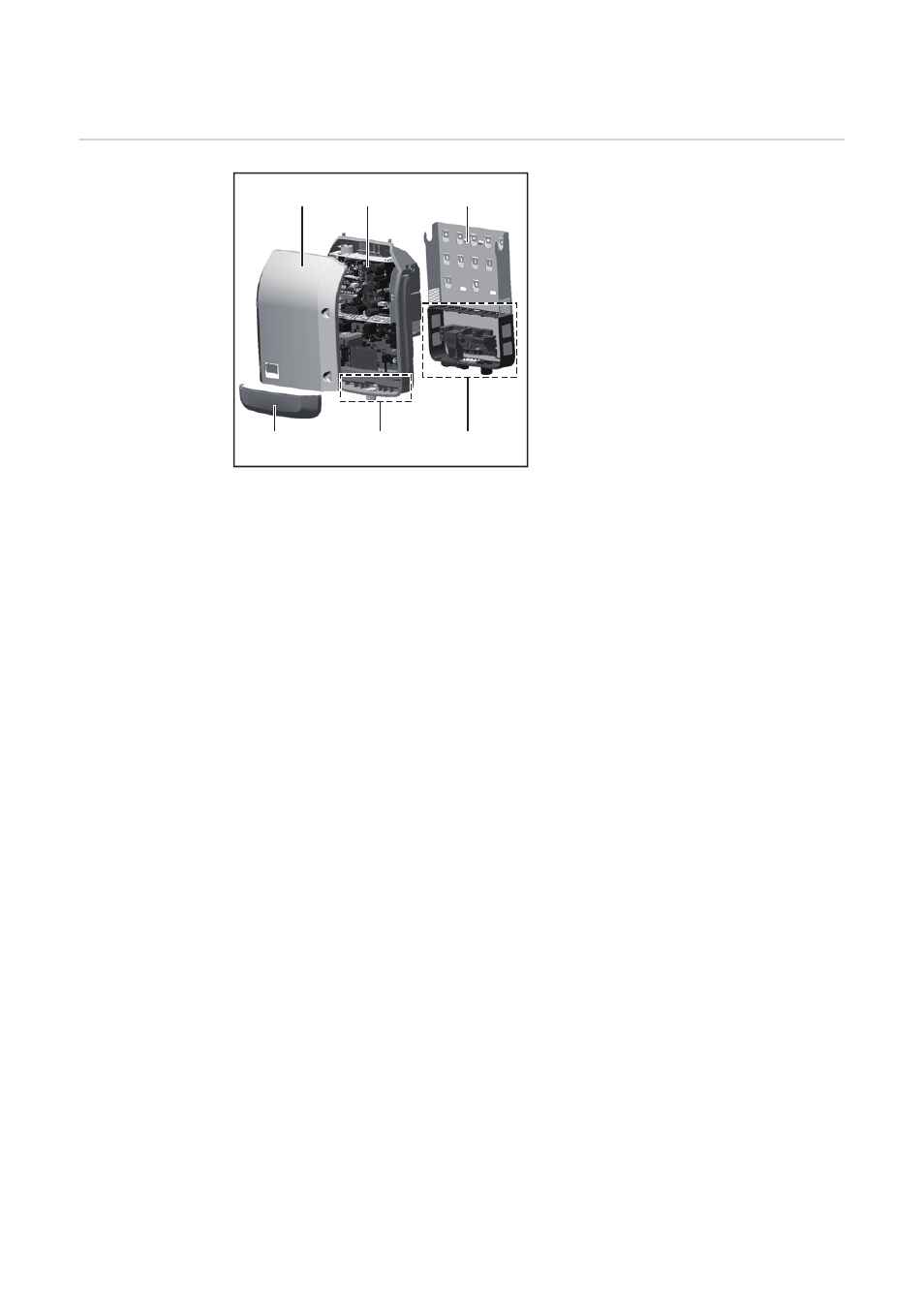

ció Készülék felépítése:
(1)
Házfedél
(2) Inverter
(3) Falitartó
(4) Csatlakozó rész DC főkapcsolóval
(5) Adatkommunikációs terület
(6) Adatkommunikációs fedél
Az inverter váltóárammá alakítja át a
szolármodulok által termelt egyenáramot. A
váltóáram a hálózati feszültséggel szin-
kronban betáplálásra kerül a nyilvános vill-
amos hálózatba.
Az inverter kizárólag hálózattal összekapcsolt fotovoltaikus berendezésekhez készült, a
nyilvános hálózattól független áramtermelésre nincs lehetőség.
Az inverter felépítésének és működésmódjának köszönhetően maximális biztonságot
nyújt szereléskor és üzem közben.
Az inverter automatikusan felügyeli a nyilvános villamos hálózatot. Az inverter a normális-
tól eltérő hálózatviszonyok esetén (pl. a hálózat lekapcsolásakor, megszakításakor stb.)
azonnal leáll, és megszakítja a betáplálást a villamos hálózatba.
A hálózatfelügyelet feszültségfelügyelet, frekvenciafelügyelet és a szigetállapotok felügye-
lete révén valósul meg.
Az inverter működése teljesen automatikus. Amint a napfelkeltét követően elegendő ener-
gia áll rendelkezésre a szolármodulokból, az inverter megkezdi a hálózat felügyeletét.
Megfelelő napsugárzás esetén az inverter megkezdi a hálózati betáplálás üzemmódot.
Az inverter úgy működik, hogy a szolármodulokból a lehető legnagyobb teljesítmény le-
gyen kinyerhető.
Ha a termelt energia már nem elég a hálózatba tápláláshoz, akkor az inverter teljesen le-
választja a teljesítményelektronikát a hálózatról, és leállítja a működést. Valamennyi beál-
lítás és a mentett adatok megmaradnak.
Ha az inverter készülékhőmérséklete túlságosan megemelkedik, az inverter saját védelme
érdekében automatikusan csökkenti a kimeneti teljesítményt.
A túl magas készülékhőmérséklet oka lehet a magas környezeti hőmérséklet, vagy a nem
megfelelő hőelvezetés (például kapcsolószekrénybe szerelés megfelelő hőelvezetés nél-
kül).
A Fronius Eco nem rendelkezik belső feszültségnövelő konverterrel. Ezáltal korlátozások
adódnak a modul- és ágválasztásnál. A minimáls DC bemeneti feszültség (U
DC min
) a há-
lózati feszültségtől függ. A megfelelő alkalmazási esethez egy optimalizált készülék áll ren-
delkezésre.
(1) (2) (3)
(4) (5) (6)
