144
Gece vakti veya
mevcut DC
gerilimi yeterli
olmadığında
Fronius
Datamanager Setup menü öğesi ekran ayarlarında gece modu parametresi fabrika tarafından önceden
KAPALI olarak ayarlanmıştır.
Bu nedenle Fronius Datamanager, gece vakti veya mevcut doğru akım yeterli olmadığında
kullanılamaz.
Buna karşın Fronius Datamanager'i devreye almak için inverteri AC tarafından kapatıp
tekrar açın ve 90 saniye içinde inverterin ekranındaki herhangi bir tuşa basın.
Ayrıca bkz. "Setup menü öğeleri", "Ekran ayarları" (gece modu).
Dahili/harici Besleme
-
GND
+ U
int
/ U
ext
Dahili gerilim çıkışı 12,8 V
veya
Harici bir besleme gerilimi girişi
>12,8 - 24 V DC (+ % 20)
Dijital girişler: 0 - 3, 4 - 9
Gerilim seviyesi: low = min. 0 V - maks. 1,8 V; high = min. 3 V - maks. 24 V Dc (+
20 %)
Giriş akımları: her giriş akımına göre; Giriş direnci = 46 kOhm
Dijital çıkışlar: 0 - 3
Fronius Datamanager 2.0 takılabilir kartı sayesinde besleme sırasında anahtarlama
kapasitesi: 4 dijital çıkışın tümü için toplam olarak 3,2 W
Minimum 12,8 - maksimum 24 V DC (+ 20 %) ile harici bir adaptör sayesinde
besleme sırasında anahtarlama kapasitesi , Uint / Uext ve GND'ye bağlı: Dijital çıkış
başına 1 A, 12,8 - 24 V DC (harici güç ünitesine göre)
I/O'lara yapılan bağlantı, teslimat kapsamında olan çiftleşme soketi aracılığıyla
gerçekleştirilir.
(8) Anten kaidesi
WLAN anteninin vidalanmasına yarar

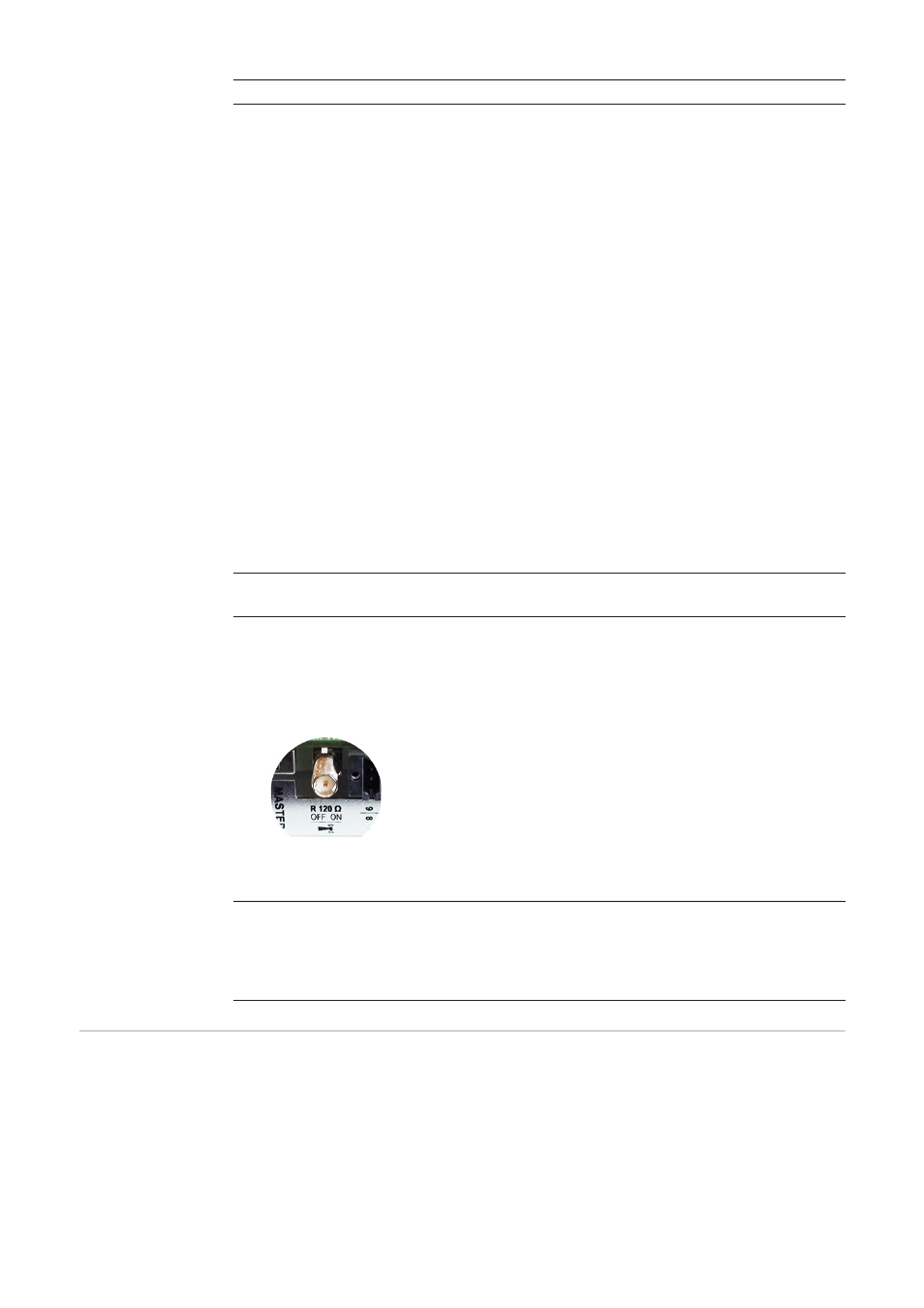

(9) Modbus sonlandırma şalteri (Modbus RTU için)
120 Ohm dirençli veriyolu sonlandırma (evet/hayır)
Şalter "on" konumunda: Sonlandırma direnci 120 Ohm etkin
Şalter "off" konumunda: sonlandırma direnci etkin
ÖNEMLİ! Bir RS485 veriyolunda sonlandırma direnci ilk ve son cihazda etkin
olmalıdır.
(10) Fronius Solar Net Master / Slave şalteri
Master'in Slave çalışmaya bir Fronius Solar Net Ring sırasında değiştirilmesi için
ÖNEMLİ! Slave işletimde Fronius Datamanager 2.0 takılabilir kartındaki tüm
LED'ler kapalıdır.
No. Fonksiyon
