Kumanda elemanları ve göstergeler
Kumanda
elemanları ve
göstergeler
Tuşlar kapasitif çalışır. Su ile kaplanması tuşların fonksiyonunu olumsuz etkileyebilir.
Tuşların optimal çalışması için, gerekiyorsa bir bezle kurulayın.

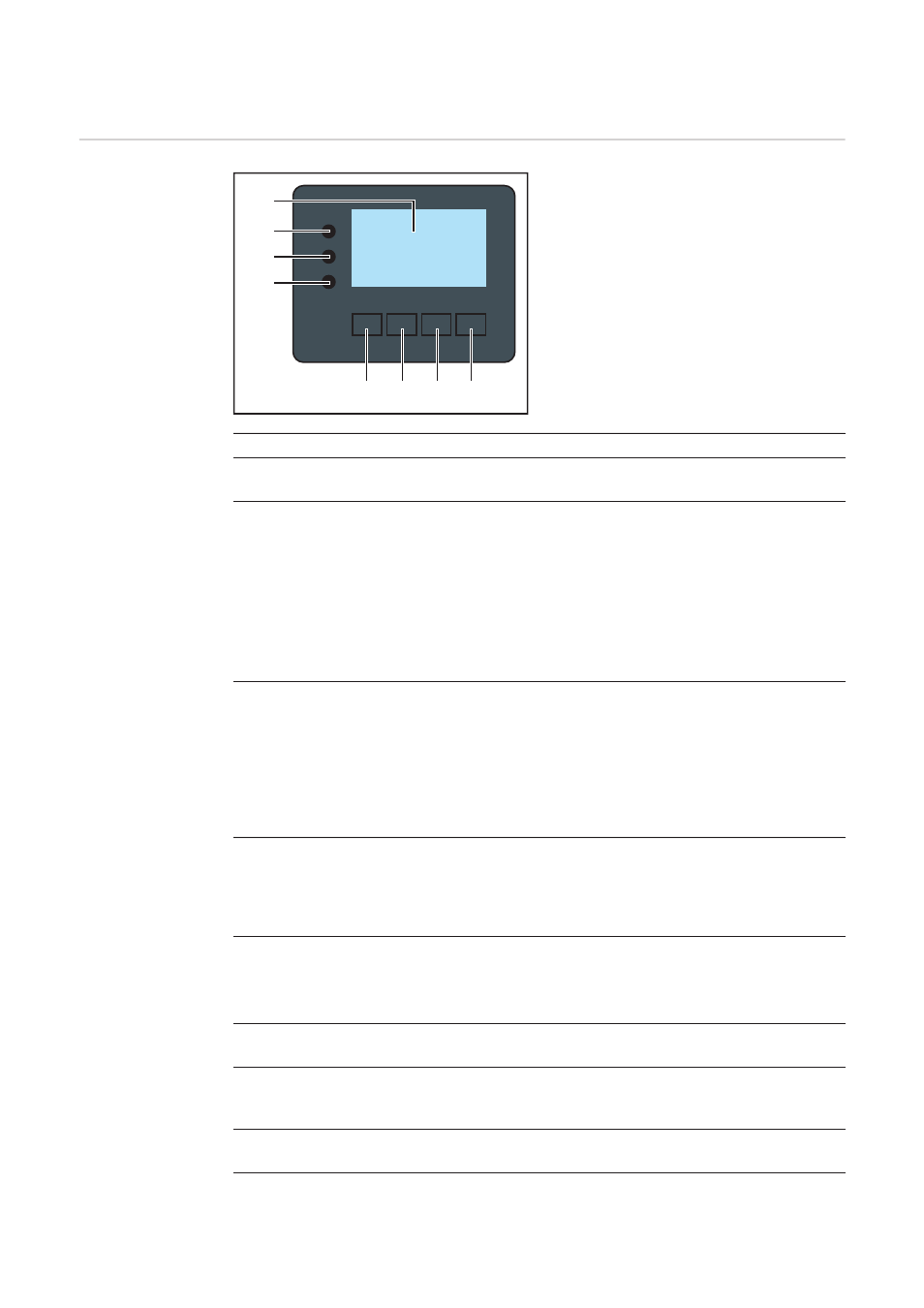

Poz. Açıklama
(1) Değerlerin
, ayarların ve menülerin görüntülenmesinde kullanılan ekran
Kontrol ve durum LED'leri
(2)
Genel durum LED'i
yanar,
-
ekranda bir durum bildirimi gösterildiğinde (hatada kırmızı, uyarıda
turuncu)
- Besleme modu kesintisi
- hata işleme esnasında (inverter ortaya çıkan hatanın onayını ya da
giderilmesini bekler)
(3) Başlatma LED'i (turuncu)
- inverter otomatik çalışma ya da otomatik test fazında bulunduğunda
(güneşin doğmasıyla birlikte solar paneller tarafından yeterli düzeyde
enerji üretilince)
- inverter ayar menüsünde Standby moduna geçirildiğinde (= besleme
modunu manuel olarak kesme)
- inverter yazılımı güncelleştirildiğinde yanar
(4) Çalışma durumu LED'i (yeşil)
- fotovoltaik tesis otomatik inverterin otomatik başlatma fazından sonra
arızasız biçimde çalıştığında
- şebeke besleme işletimi mevcut olduğunda yanar
Fonksiyon tuşları - atanmış farklı fonksiyonları içeren seçime bağlı olarak:
(5)
Sola ve yukarı gitmek için kullanılan
'sol/yukarı' tuşu
(6) Aşağı ve sağa gitmek için kullanılan
'aşağı/sağ' tuşu
(7) Ayar menüsünden çıkmak
ve menü seviyesine geçmek için kullanılan
'Menü/Esc' tuşu
(8) Seçimi
onaylamak için kullanılan 'Enter' tuşu
(1)
(2)
(3)
(4)
(5) (6) (7) (8)
