143
TR
(2) WLAN LED'i
-
yeşil yanıp söner: Fronius Datamanager 2.0, servis modunda bulunur
(Fronius Datamanager 2.0 takılabilir karttaki IP şalteri A konumunda veya
servis modu inverter ekranı üzerinden etkinleştirildi, WLAN Access Point açıldı)
- yeşil yanar: ağ bağlantısı varken
- sırayla yeşil/kırmızı yanıp söner: Zaman aşımı, WLAN Access Point
etkinleştirildikten sonra ne kadar açık (1 saat)
- kırmızı yanar: WLAN ağ bağlantısı mevcut olmadığında
- kırmızı yanıp söner: WLAN bağlantısı arızalı
- Fronius Datamanager 2.0, Slave modunda ise, yanmaz
(3) Solar.web bağlantı LED'i
-
yeşil yanar: Fronius Solar.web'e bağlantı kurulmuşsa
- kırmızı yanar: Fronius Solar.web'e bağlantı gerekli ancak kurulmamışsa
- yanmaz: Fronius Solar.web'e bağlantı gerekli değilse
(4) Güç Besleme LED'i
-
yeşil yanar: Fronius Solar Net üzerinden yeterli güç beslemesi sağlanıyorsa;
Fronius Datamanager 2.0 çalışmaya hazır durumdadır.
- yanmıyor: Fronius Solar Net'in arızalı veya mevcut olmayan güç kaynağı -
harici bir güç kaynağı gerekli
veya
veya Fronius Datamanager 2.0 Slave modunda bulunuyorsa
- kırmızı yanıp sönüyor: bir güncelleme işlemi devam ediyordur
ÖNEMLİ! Bir güncelleme işlemi esnasında güç beslemesi kesilmez.
- kırmızı yanıyor: güncelleme işleminde hata oluştu
(5) Bağlantı LED'i
-
yeşil yanıyor: "Fronius Solar Net" dahilinde doğru bağlantı yapılmışsa
- kırmızı yanıyor: "Fronius Solar Net" dahilinde doğru bağlantı kesilmişse
- Fronius Datamanager 2.0, Slave modunda ise, yanmaz
(6) LAN bağlantısı
Mavi renkli işarete sahip Ethernet arabirimi, Ethernet kablosunun bağlanması için
kullanılır

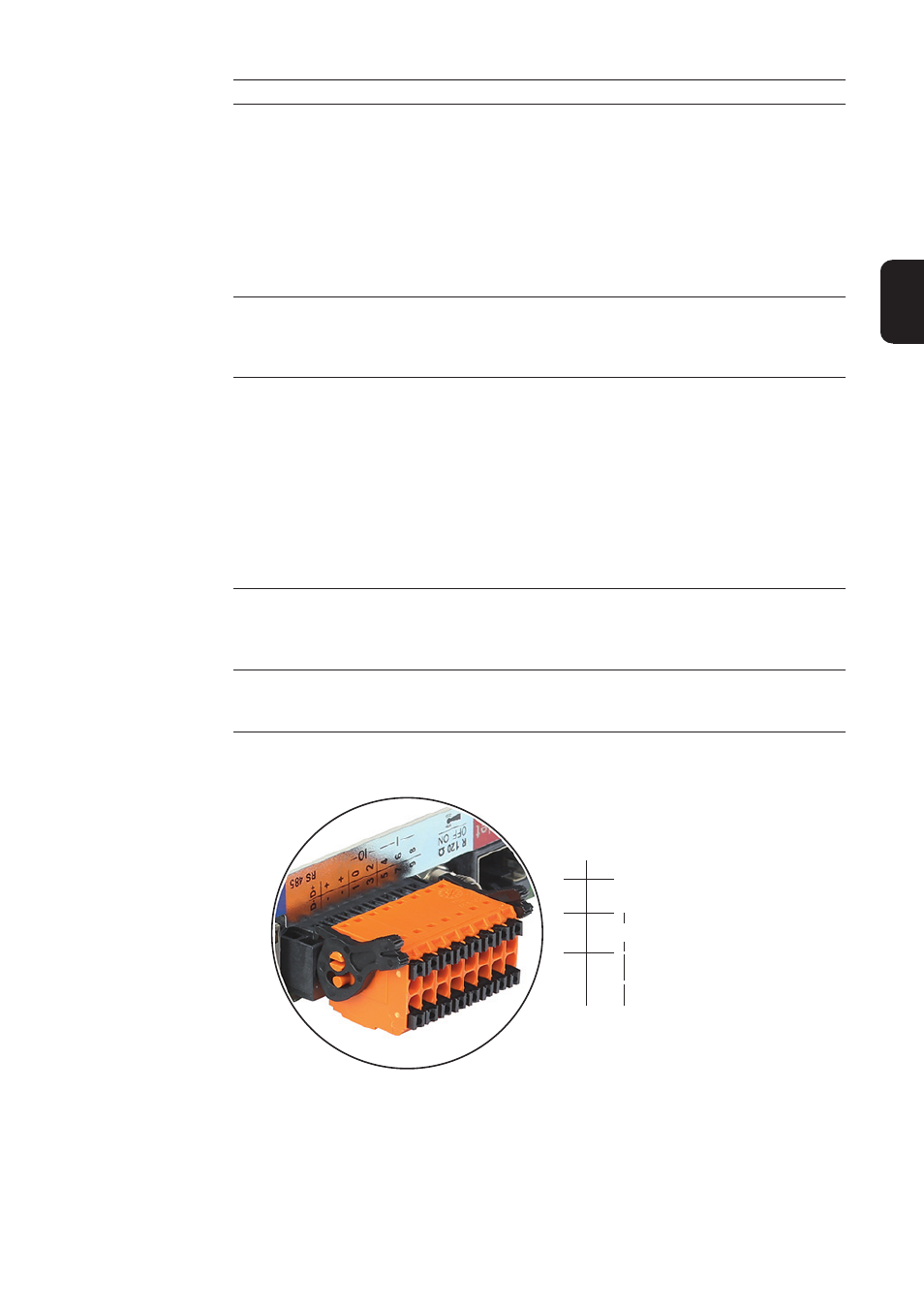

(7) I/O'lar
dijital giriş ve çıkışlar
Modbus RTU 2 tel (RS485):
D-
Modbus verileri -
D+ Modbus verileri +
No. Fonksiyon
D-
-
-
1
3
5
7
9
D+
+
+
0
2
4
6
8
I IO RS485
