22

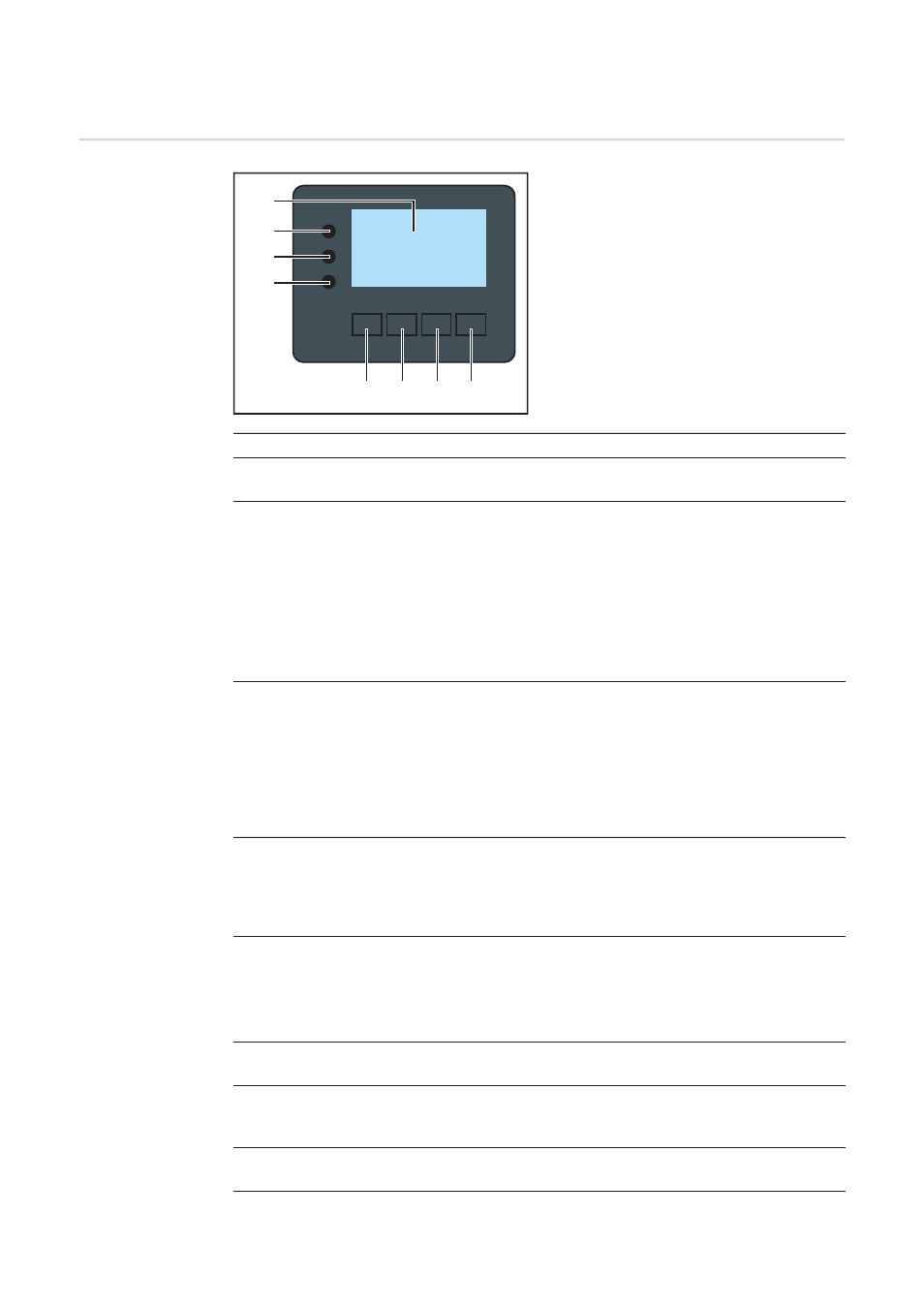

Elementos de manejo e indicaciones
Elementos de ma-
nejo e indicacio-
nes
Pos. Descripción
(1) Pantalla
Para indicar valores, ajustes y menús
LED de control y de estado
(2)
El LED de estado general
está iluminado cuando:
-
Se muestra un mensaje de estado en la pantalla (rojo para error, naranja
para advertencia)
- Se produce una interrupción del servicio de alimentación a la red
- Durante la solución de errores (el inversor está esperando una confirma-
ción o solución de un error que se ha producido)
(3) El LED de arranque (naranja)
está iluminado cuando:
-
El inversor se encuentra en la fase de arranque automático o autocompro-
bación (en cuanto los módulos solares entregan suficiente potencia des-
pués del alba)
- El inversor se ha conmutado al servicio de reposo en el menú de configu-
ración (= desconexión manual del servicio de alimentación a la red)
- Se actualiza el software del inversor
(4) El LED de estado de servicio (verde)
está iluminado:
-
Cuando la instalación fotovoltaica funciona sin perturbaciones después de
la fase de arranque automático del inversor
- Mientras se lleva a cabo el servicio de alimentación a la red
Teclas de control que, según la selección, están ocupadas con funciones diferen-
tes:
(5)
Tecla "izquierda/arriba"
Para la navegación hacia la izquierda y hacia arriba
(6) Tecla "abajo/derecha"
Para la navegación hacia abajo y hacia la derecha
(7) Tecla "Menú / Esc"
Para cambiar el nivel del menú
Para salir del menú de configuración
(8) Tecla "Enter"
Para confirmar una selección
(1)
(2)
(3)
(4)
(5) (6) (7) (8)
