Para detectar una falta de tensión deben comprobarse también los demás componen-
tes DATCOM con respecto a errores si fuera necesario.
Después de una desconexión por exceso de corriente o falta de tensión, el inversor intenta
cada 5 segundos restablecer el suministro de energía en Fronius Solar Net mientras que
el error está presente.
Si el error está eliminado, la Fronius Solar Net vuelve a alimentarse con corriente en 5 se-
gundos.
Ejemplo Registro y archivo de los datos de inversor y sensor mediante Fronius Datamanager y Fro-
nius Sensor Box:

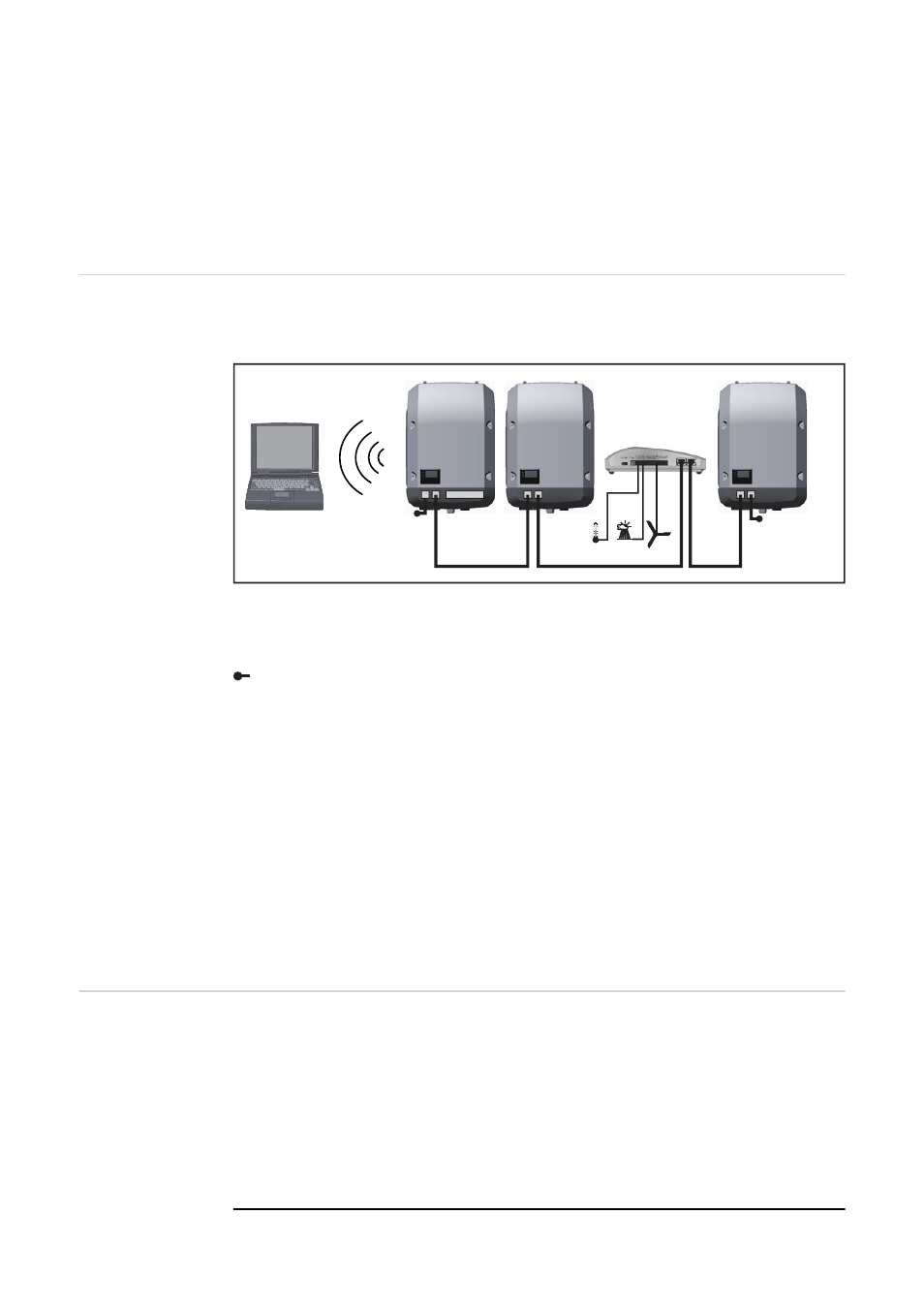

Red de datos con 3 inversores y una Fronius Sensor Box:
- Inversor 1 con Fronius Datamanager
- ¡Inversores 2 y 3 sin Fronius Datamanager!
La comunicación externa (Fronius Solar Net) se realiza en el inversor a través de la zona
de comunicación de datos. La zona de comunicación de datos incluye dos interfaces RS
422 como entrada y salida. La conexión se realiza mediante conectores RJ45.
¡IMPORTANTE! Como el Fronius Datamanager funciona como Datalogger, no debe ha-
ber otro Datalogger dentro del circuito de Fronius Solar Net.
¡Solo un Fronius Datamanager por cada circuito de Fronius Solar Net!
Fronius Symo 3 - 10 kW: Desmontar todos los demás Fronius Datamanager y cerrar el
compartimento de tarjetas opcionales libre con la cubierta ciega disponible como opción a
través de Fronius (42,0405,2020) o utilizar un inversor sin Fronius Datamanager (versión
"light").
Fronius Symo 10 - 20 kW, Fronius Eco: Desmontar todos los demás Fronius Datamanager
y cerrar el compartimento de tarjetas opcionales libre sustituyendo la cubierta (número de
artículo - 42,0405,2094) o utilizar un inversor sin Fronius Datamanager (versión "light").
Explicación del
interface de co-
rriente multifun-
cional Se pueden conectar diferentes variantes conexión al interface de corriente multifuncional.
No obstante, no es posible utilizarlas simultáneamente. Si se ha conectado, por ejemplo,
un contador S0 al interface de corriente multifuncional, no es posible conectar un contacto
de señal para la protección contra sobretensiones (y viceversa).
Pin 1 = Entrada de medición: máx. 20 mA, 100 ohmios de resistencia de medición (carga
aparente)
Pin 2 = Máx. corriente de cortocircuito 15 mA, máx. tensión de marcha sin carga 16 V CC
o GND
= clavijas finales
1 2 3
IN
OUT
°C
W/m²
m/s
IN OUT IN OUT
Sensor Box
WLAN
* Fronius Datamanager
*
IN OUT
