(2) WLAN LED
-
zölden villog: a Fronius Datamanager 2.0 szerviz módban van
(a Fronius Datamanager 2.0 dugaszolható kártyán lévő IP kapcsoló „A” hely-
zetben van, vagy az inverter kijelzőjén keresztül történt a szerviz mód aktiválá-
sa, a WLAN hozzáférési pontja meg van nyitva)
- zölden világít: fennálló WLAN kapcsolat esetén
- felváltva zölden/pirosan villog: Annak az időnek a túllépése, ameddig a WLAN
hozzáférési pontja nyitva van az aktiválást követően (1 óra)
- pirosan világít: ha nincs WLAN kapcsolat
- pirosan villog: hibás WLAN kapcsolat esetén
- nem világít, ha a Fronius Datamanager 2.0 Slave módban található
(3) Solar.web kapcsolat LED
-
zölden világít: ha van kapcsolat a Fronius Solar.web-bel
- pirosan világít: szükséges, de nem fennálló Fronius Solar.web kapcsolat ese-
tén
- nem világít: ha nincs szükség kapcsolatra a Fronius Solar.web-bel
(4) Ellátás LED
-
zölden világít: ha a Fronius Solar Net megfelelő áramellátást ad; a Fronius Da-
tamanager 2.0 üzemkész.
- nem világít: ha a Fronius Solar Net nem biztosít elegendő áramellátást vagy
nincs áramellátás - külső áramellátás szükséges
vagy
ha a Fronius Datamanager 2.0 Slave módban található
- pirosan villog: frissítési folyamat alatt
FONTOS! Frissítés közben ne szakítsa meg az áramellátást.
- Pirosan világít: ha nem sikerült a frissítés
(5) Kapcsolat LED
-
zölden világít: ha a 'Fronius Solar Net'-en belül van kapcsolat
- pirosan világít: ha a Fronius Solar Net-en belül megszakadt a kapcsolat
- nem világít, ha a Fronius Datamanager 2.0 Slave módban található
(6) LAN csatlakozó
kék színnel jelölt Ethernet interfész, az Ethernet kábel csatlakoztatására szolgál

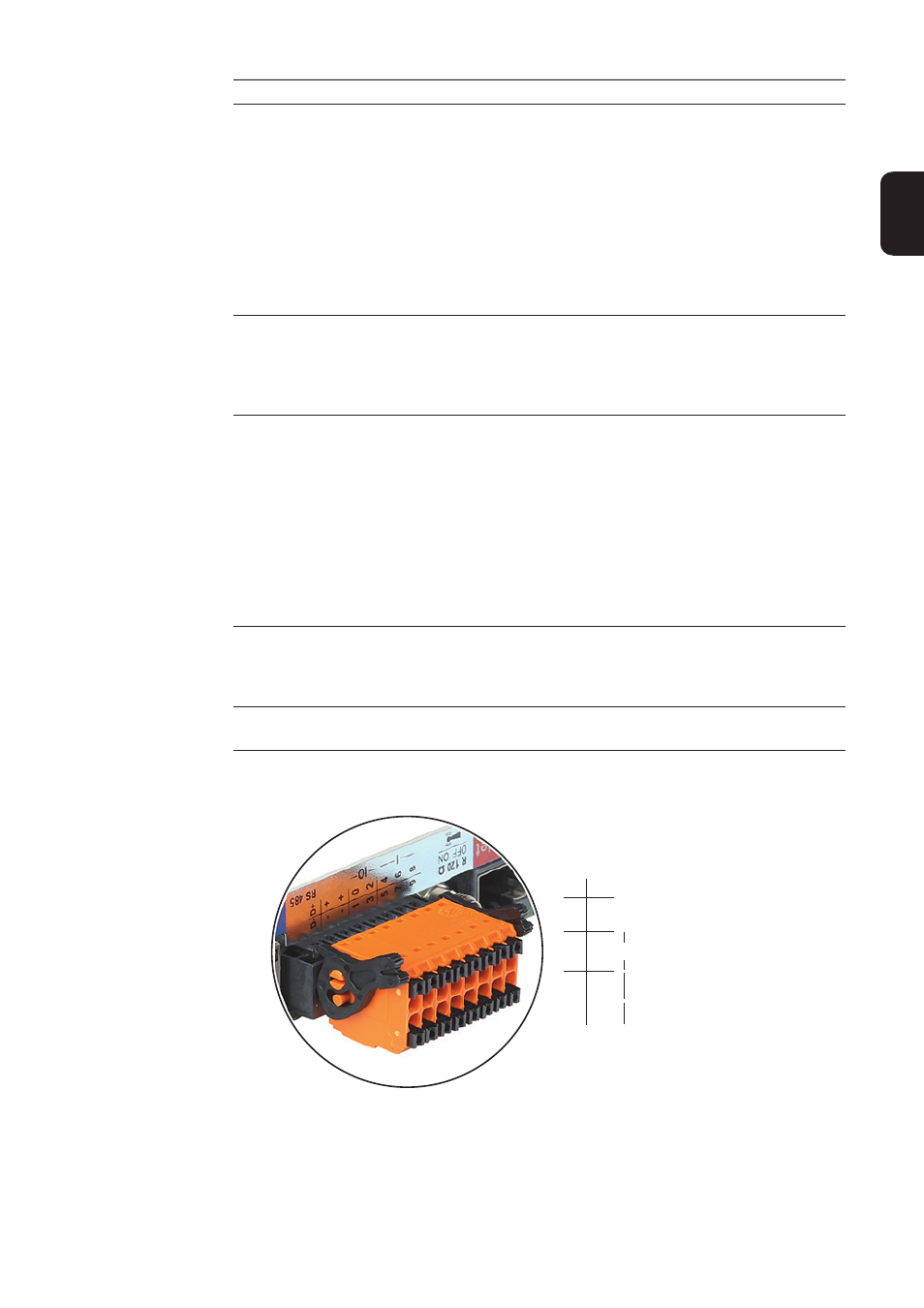

(7) I/O-k
digitális be- és kimenetek
Modbus RTU 2-vezeték (RS485):
D-
Modbus adatok -
D+ Modbus adatok +
Sz. Funkció
D-
-
-
1
3
5
7
9
D+
+
+
0
2
4
6
8
I IO RS485
