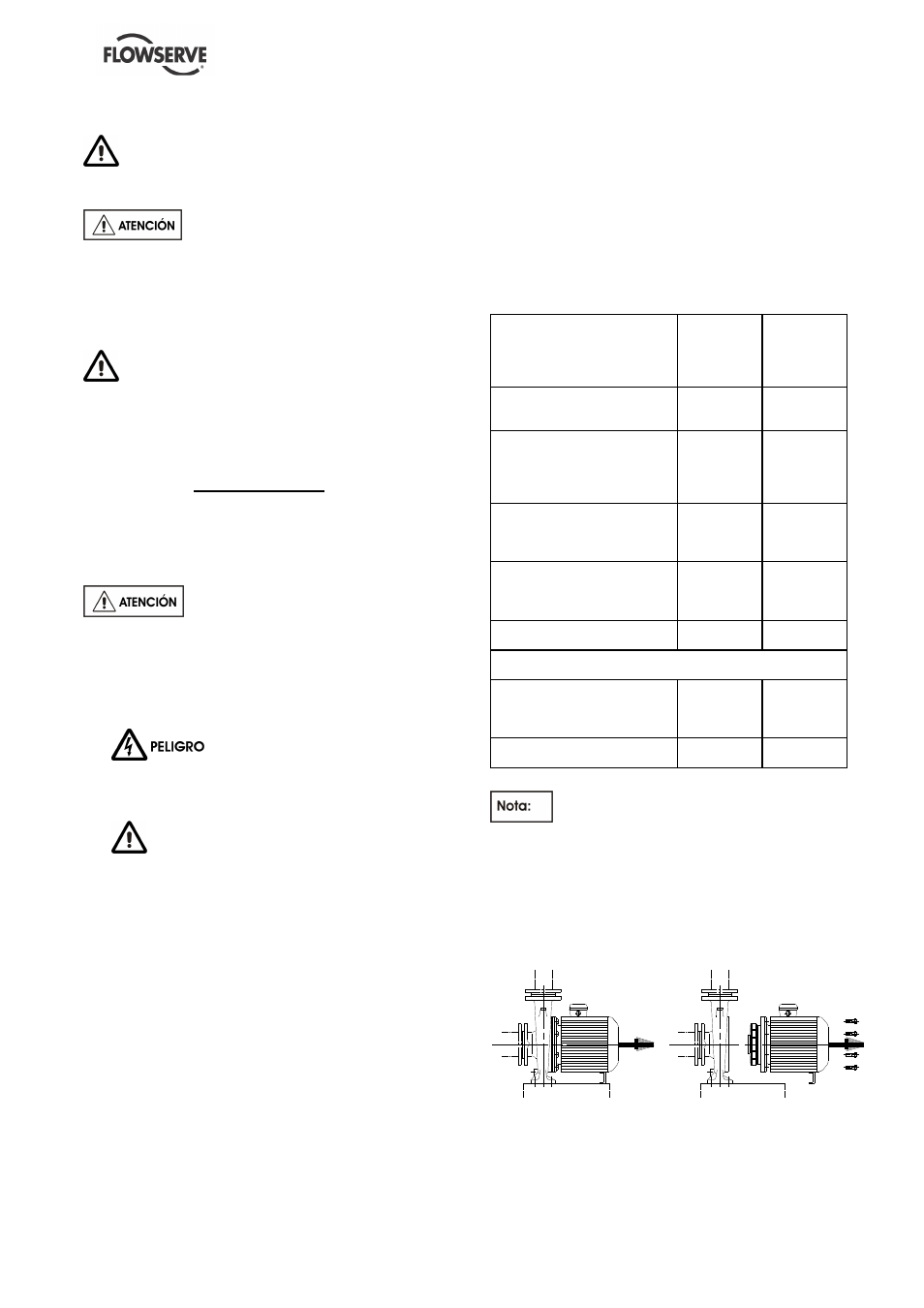

6.6 Desmontaje
Antes de desmontar la bomba refiérase a la
sección 1.6, Seguridad, y la sección 6,
Mantenimiento.
Antes de desmontar la bomba para
revisarla, asegúrese de que dispone de piezas de
repuesto Flowserve genuinas. Para los números e
identificación de piezas refiérase a los planos de
cortes. Ver la sección 8, Listas de piezas y planos.
REPARACIÓN DE LA BOMBA
Si la bomba presenta anomalías o mal
funcionamiento persistente, se aconseja ponerse
en contacto inmediatamente con:
FLOWSERVE
Servicio al cliente
Tel.: 02 43 40 57 57
(33) 2 43 40 57 57
Fax.: 02 43 40 58 17
(33) 2 43 40 58 17
Cualquier trabajo de desmontaje,
de reparación y de nuevo montaje lo efectuará el
servicio al cliente de Flowserve o un ingeniero
cualificado cuyas señas se comunicarán a
petición. Es obvio que las siguentes instrucciones
y recomendaciones no pueden reemplazar su
conocimiento y experiencia.
a) NO LLEVE A CABO NUNCA
TRABAJOS DE MANTENIMIENTO
MIENTRAS EL GRUPO ESTE CONECTADO
A LA CORRIENTE.
b) DRENAR LA BOMBA Y AISLAR LAS
TUBERÍAS ANTES DE PROCEDER A SU
DESMONTAJE.
La bomba se desmontará sólo si se observan
ciertos signos de anomalías o mal funcionamiento.
El desmontaje sólo se realizará hasta donde el
problema incida.
En cualquier caso, el desmontaje debe ser
realizado por personal cualificado que ha leído las
instrucciones de este manual y en especial las
instrucciones de seguridad.
El desmontaje se debe realizar con mucho
cuidado para no dañar las partes internas de la
bomba. Para facilitar el nuevo montaje, coloque
las piezas en el orden de desmontaje. Proteja
todas las superficies tratadas del contacto metal /
metal y de la corrosión.
Antes del desmontaje es imperativo:
a) Cerrar las válvulas de aspiración y de
descarga.
b) Esperar hasta que el cuerpo de la bomba esté
a temperatura ambiente.
c) Asegurarse de que el cuerpo de la bomba no
esté bajo presión.
6.6.1 Desmontaje de la parte hidráulica de la
bomba MENBLOC
OPERACIONES DE
DESMONTAJE
MENBLOC
CON EJE
BOMBA
INCORPO-
RADO
MENBLOC
CON EJE-
MOTOR
EXTENDI-
DO
Aflojar los tornillos hexagonales
[6577-01] y retirar la unidad
móvil completa.
X X
Aflojar la tuerca autobloqueante
[2912], retirar la arandela plana
[2905], el rodete [2250], la
chaveta [6700] y el cierre
mecánico [4200].
X X
Si es necesario, aflojar los
tornillos hexagonales [6577-02]
para retirar la tapa carcasa del
motor.
X
Si es necesario, aflojar los
tornillos hexagonales [6577-02]
para retirar la tapa de la linterna
soporte.
X
Retirar el tornillo [6570] y el eje
bomba.
X
RETIRAR DIRECTAMENTE EL MOTOR DE LA UNIDAD
ELÉCTRICA
Aflojar el tornillo [6570]
introduciendo la llave en uno de
los orificios alargados de la
linterna.
X
Aflojar los tornillos hexagonales
[6577-03] y retirar el motor.
X
Para la bomba MENBLOC con eje motor
extendido, es imposible retirar directamente el
motor sin primero desmontar el rodete y el cierre
mecánico.
Los planos representados en el capítulo 8 de este
manual indican los componentes mencionados
con su número de pieza [..].
Es posible desmontar el motor y la unidad del rotor
con el cuerpo de la bomba sin desconectar la
bomba de las tuberías, Para lograr esto, afloje los
tornillos [6577-01].
