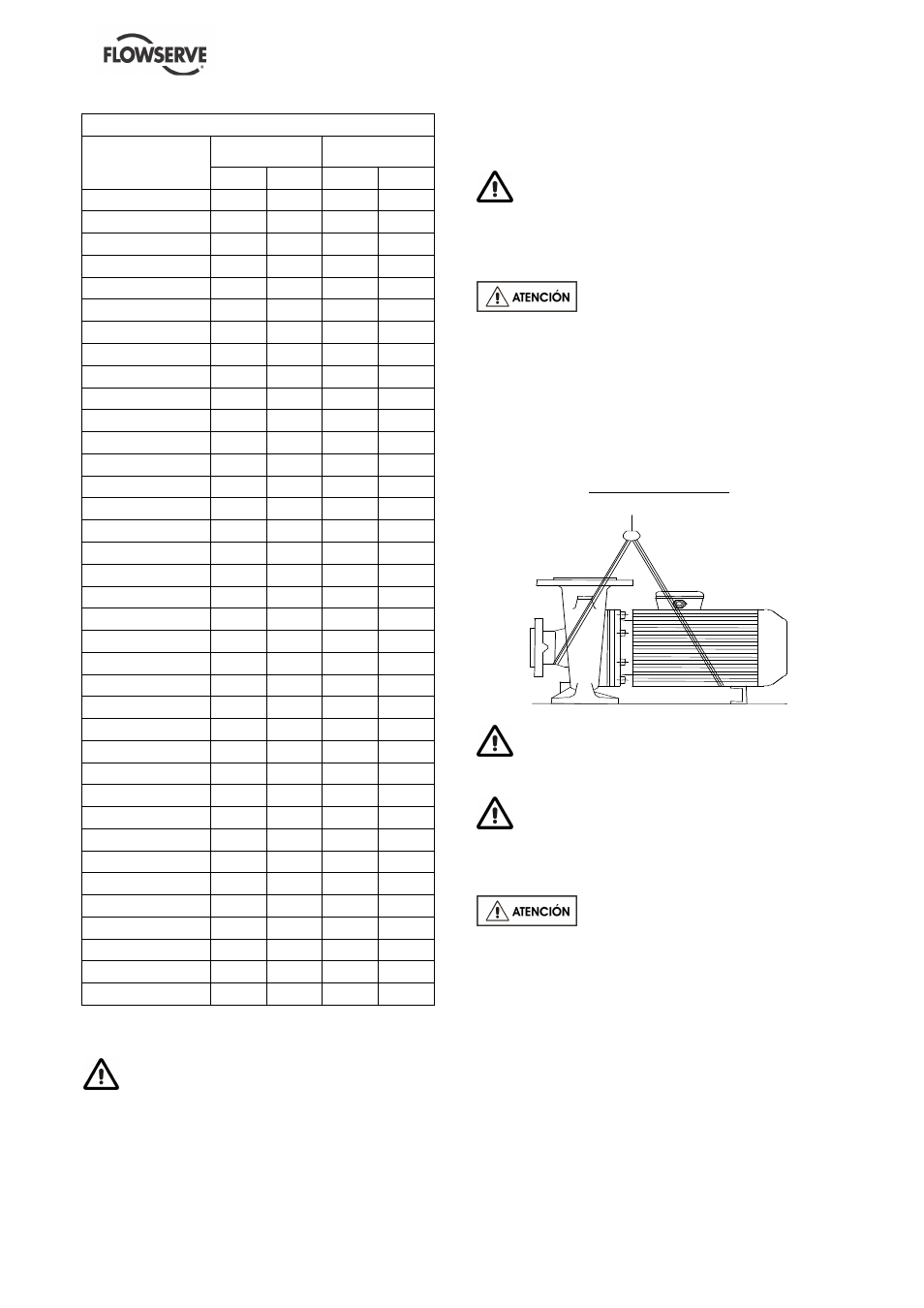

INSTRUCCIONES PARA EL USARIO MENBLOC ESPAÑOL 71576496 - 02/13
02/13
Página 13 de 40 flowserve.com
Velocidad 2900 min -1
MENBLOC
Peso de
la bomba
Peso del
motor
kg lb kg lb
50-32-125/1.2-2 28 62 13 29
50-32-160/2.2-2 46 101 21 46
50-32-160/3-2 49 108 24 53
50-32-200/4.6-2 57 126 29 64
50-32-200/6.5-2 79 174 41 90
50-32-200L/8.5-2 82 181 49 108
50-32-200L/13-2 100 220 67 148
65-40-125/2.2-2 44 97 21 46
65-40-125/3-2 47 104 24 53
65-40-160/4.6-2 55 121 29 64
65-40-200L/8.5-2 83 183 49 108
65-40-200L/13-2 101 223 67 148
65-40-250/13-2 108 238 67 148
65-40-250/16-2 119 262 78 172
65-40-250L/18.5-2 * 200 441 137 302
65-40-250L/22-2 * 220 485 150 331
65-40-250L/30-2 * 298 657 233 514
65-50-125/3-2 49 108 24 53
65-50-125/4.6-2 54 119 29 64
65-50-160/4.6-2 63 139 29 64
65-50-160/6.5-2 75 165 41 90
65-50-200L/18.5-2 * 189 417 137 302
65-50-200L/22-2 * 220 485 150 331
80-50-250L/30-2 * 297 655 233 514
80-65-125/3-2 53 117 24 53
80-65-125/4.6-2 58 128 29 64
80-65-125/6.5-2 70 154 41 90
80-65-160/13-2 103 227 67 148
80-65-160/16-2 114 251 78 172
80-65-200L/22-2 * 221 487 150 331
80-65-200L/30-2 * 295 650 233 514
80-65-200L/37-2 * 312 688 249 549
100-80-160/13-2 106 234 67 148
100-80-160/16-2 117 258 78 172
100-80-200L/22-2 * 244 538 150 331
100-80-200L/30-2 * 311 686 233 514
100-80-200L/37-2 * 328 723 249 549
* Motor IP 55 (con eje de bomba incorporado)
Los pesos inferiores a 25 kg (55 lb) se puede
manipular manualmente pero el personal deberá
utilizar guantes de protección y tomar las medidas
pertinentes de seguridad.
2.3 Izado
2.3.1 Eslinga de los grupos motobomba
Emplear medios de manipulación de acuerdo
con el grupo motobomba indicado en la placa CE.
Para peso de bombas con el extremo del eje
desnudo, consultar la tabla § 2.2.2 y la placa de
identificación.
Para evitar deformaciones, elevar el
grupo motobomba como se representa a
continuación.
Un sistema de levantamiento debe ser utilisado para
todo subconjunto de la bomba superando los 25 kg.
Una persona completamente formada debe hacerse
cargo del levantamiento, de acuerdo con la
reglamentación local.
Grupo motobomba
Durante los trabajos de manipulación es
obligatorio utilizar guantes, llevar calzado de
seguridad y un casco protector.
Para pesos superiores a 25 kg (55 lb) está
prohibida la manipulación manual.
2.4 Almacenamiento
La bomba debe guardarse en un lugar
limpio y seco, donde no haya vibraciones. Deje
colocadas las tapas de las conexiones de tubería para
evitar la entrada de suciedad y otras materias
extrañas en el interior del cuerpo de la bomba. Gire
una vez por semana el eje de la bomba para evitar el
endurecimiento de los cojinetes y de las superficies
del cierre, si lo lleva, impidiendo que se agarren.
No almacenar el motor bajo la bomba.
La bomba puede almacenarse tal como se indica
anteriormente hasta un período de seis meses.
Cuando se precise un período de almacenaje más
largo, consulte a Flowserve para el proceso de
conservación.
