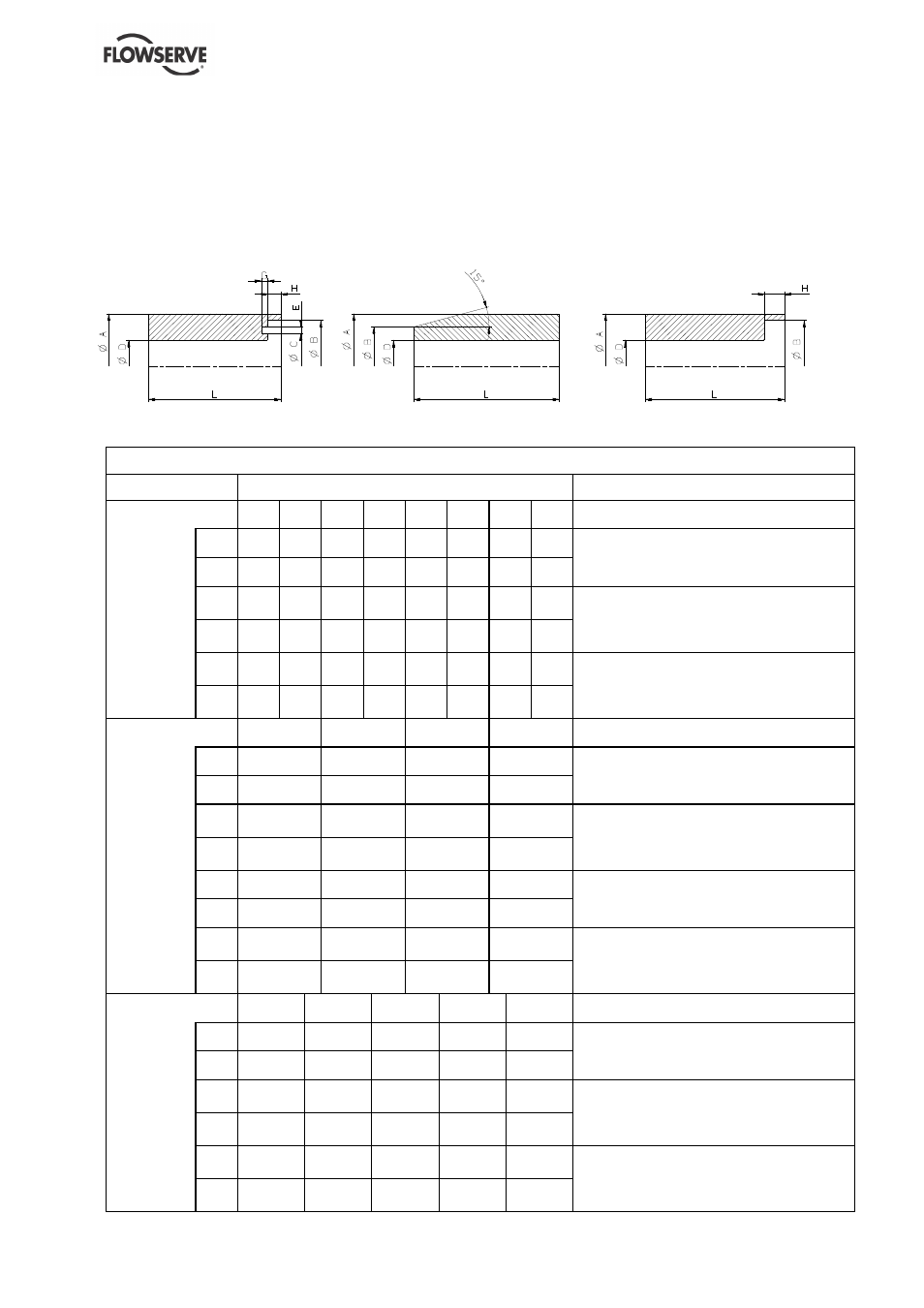

6.5 Herramientas necesarias
6.5.1 Herramientas para la instalación del cierre mecánico (herramientas no suministradas por
Flowserve)
Tubo de empuje
Cono de montaje
Tubo de empuje
para el montaje del
para empujar el
para ajustar el
anillo fijo
anillo rotatorio
anillo rotatorio
Junta tórica
∅
3 mm (0.12 in.)
VELOCIDAD : N = 1450 min
-1
HERRAMIENTAS
DIMENSIONES DE LAS HERRAMIENTAS
TIPO DE BOMBA
TUBO DE
EMPUJE
PARA
ANILLO FIJO
ØA
+0.5
ØB
±
0.1
ØC
±
0.2
ØD
±
0.2
E
+0.15
G
±
0.1
F
±
0.2
L
MENBLOC
mm
32
29.7
21
18.5
3.3
1.25
3
60
50-32-125/0,55-4;50-32-160/0,55-4;65-40-125/0,55-4
65-40-160/0,75-4;65-50-125/0,75-4
in.
1.26
1.17
0.83
0.73
0.13
0.05
0.12
2.36
mm
36
33.7
24.1
22.5
3.3
1.25
3
60
50-32-200/1,2-4;50-32-200L/1,5-4;65-40-200L/1,5-4
65-40-250/2,2-4;65-40-250L/4-4;65-50-160/1,2-4
65-50-200L/3,3-4;65-50-250L/4-4;80-65-125/1,2-4
80-65-160/1,5-4;80-65-160/2,2-4;80-65-200L/3,3-4
80-65-200L/4-4;100-80-160/1,5-4;100-80-160/2,2-4
in.
1.42
1.33
0.95
0.89
0.13
0.05
0.12
2.36
mm
55
52.7
44.1
38.5
3.3
1.25
3
60
80-65-250L/8,2-4;80-65-315/15-4;100-80-200L/8,2-4
100-80-250L/8,2-4;100-80-250L/12-4;100-80-315/15-4
125-100-200L/8,2-4;125-100-250L/12-4;
125-100-315/22-4;125-100-315L/30-4;
150-125-250L/15-4;150-125-250L/22-4
in.
2.16
2.07
1.74
1.52
0.13
0.05
0.12
2.36
CONO DE
MONTAJE
PARA
ANILLO
ROTATORIO
ØA
±
0.10
ØB
+0.10
ØDg6
L
±
0.50
MENBLOC
mm
18
15
12
30
50-32-125/0,55-4;50-32-160/0,55-4;65-40-125/0,55-4
65-40-160/0,75-4;65-50-125/0,75-4
in.
0.71
0.59
0.47
1.18
mm
22
19
16
30
50-32-200/1,2-4;50-32-200L/1,5-4;65-40-200L/1,5-4
65-40-250/2,2-4;65-40-250L/4-4;65-50-160/1,2-4
65-50-200L/3,3-4;65-50-250L/4-4;80-65-125/1,2-4
80-65-160/1,5-4;80-65-160/2,2-4;80-65-200L/3,3-4
80-65-200L/4-4;100-80-160/1,5-4;100-80-160/2,2-4
in.
0.87
0.75
0.63
1.18
mm
38
28
24
55
80-65-315/15-4;100-80-315/15-4;1225-100-315/22-4
in.
1.50
1.10
0.94
2.16
mm
38
34
32
60
80-65-250L/8,2-4;80-65-315/15-4;100-80-200L/8,2-4
100-80-250L/8,2-4;100-80-250L/12-4;100-80-315/15-4
125-100-200L/8,2-4;125-100-250L/12-4;
125-100-315/22-4;125-100-315L/30-4;
150-125-250L/15-4;150-125-250L/22-4
in.
1.50
1.34
1.26
2.36
ØA
±
0.20
ØB
+0.40
ØD
±
0.10
H
+0.10
L
MENBLOC
TUBO DE
EMPUJE
PARA
ANILLO
ROTATORIO
mm
30
26
18.5
5.9
60
50-32-125/0,55-4;50-32-160/0,55-4;65-40-125/0,55-4
65-40-160/0,75-4;65-50-125/0,75-4
in.
1.18
1.02
0.73
0.23
2.36
mm
33
29
22.5
6
60
50-32-200/1,2-4;50-32-200L/1,5-4;65-40-200L/1,5-4
65-40-250/2,2-4;65-40-250L/4-4;65-50-160/1,2-4
65-50-200L/3,3-4;65-50-250L/4-4;80-65-125/1,2-4
80-65-160/1,5-4;80-65-160/2,2-4;80-65-200L/3,3-4
80-65-200L/4-4;100-80-160/1,5-4;100-80-160/2,2-4
in.
1.30
1.14
0.89
0.24
2.36
mm
55
46.1
38.5
7.9
60
80-65-250L/8,2-4;80-65-315/15-4;100-80-200L/8,2-4
100-80-250L/8,2-4;100-80-250L/12-4;100-80-315/15-4
125-100-200L/8,2-4;125-100-250L/12-4;
125-100-315/22-4;125-100-315L/30-4;
150-125-250L/15-4;150-125-250L/22-4
in.
2.16
1.81
1.52
0.31
2.36
