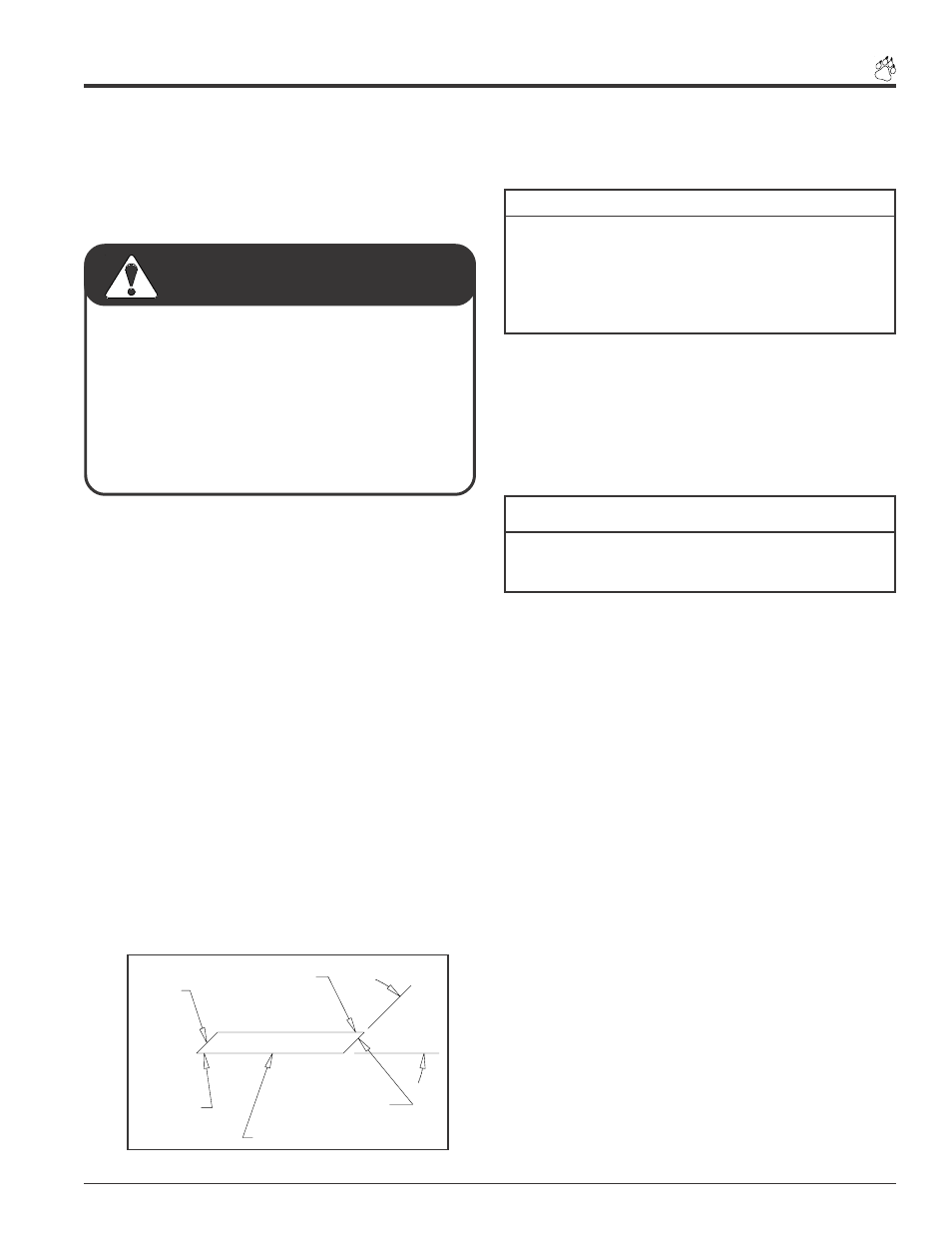

Figura 42 Diagrama de afilado de cuchillas
AFILADO DE CUCHILLAS CHIPEADORAS
Las cuchillas chipeadoras eventualmente se desafilarán,
dificultando el picado y agregando un esfuerzo adicional a
la máquina. Afile las cuchillas chipeadoras cada 5-15
horas de funcionamiento de la chipeadora. Cuando
retire las cuchillas chipeadoras para afilarlas, siga el
procedimiento que se indica a continuación:
Retiro de las cuchillas:
1. Voltee la cubierta de descarga.
2. Retire el perno y la tuerca con cubierta de nylon de
5/16" (80 mm) que sostienen la criba de la trituradora.
3. Desconecte y retire la criba de la trituradora de la máquina.
4. Retire los dos pernos de cabeza hexagonal de 5/16” (80
mm) que sostienen la cuchilla chipeadora. Repita la
operación para la otra cuchilla.
5. Inspeccione las cuchillas para ver si hay grietas o mellas.
Si hay grietas, reemplace las cuchillas. Si no se puede
eliminar el mellado afilando la cuchilla, reemplácela.
Afilado de las cuchillas:
1. Al afilar las cuchillas, amole el borde en ángulo de la
cuchilla chipeadora a 45 grados. Esto se logra mejor en
una amoladora de vía húmeda a velocidad lenta. Si usa
una amoladora de banco sea cuidadoso en el amolado para
que el material no se caliente demasiado y cambie de color
ya que esto le quitará las propiedades especiales obtenidas
por el trataento térmico de la cuchilla.
2. Asegúrese de usar tiempos cortos de amolado y de
enfriar con agua entre amolados.
3. Intente reducir por afilado la misma cantidad de cada
cuchilla para mantener el equilibrio.
4. El amolado máximo tolerado de las cuchillas es 0,30”
(7,6 mm), luego de lo cual se deberán reemplazar las
cuchillas. Para su referencia: las cuchillas nuevas son de 2”
(50,8 mm).
Reinstalación de las cuchillas:
1. Coloque una cuchilla nuevamente en el rotor y fíjela con un
perno de 5/16” (80 mm). Repita la operación para la otra cuchilla.
2. Vuelva a instalar la criba de la trituradora en la unidad.
3. Fije la criba de la trituradora a la máquina con el perno
y la tuerca con cubierta de nylon de 5/16" (80 mm).
4. Coloque la cubierta de descarga en la posición normal
de operación.
Servicio y mantenimiento
No supere el valor recomendado de par de torsión de
20 lb pie al ajustar los pernos de las cuchillas chipeadoras.
IMPORTANTE
Nunca afile o amole en la parte posterior de la cuchilla
chipeadora. Esto hará que gire el borde dañando la
cuchilla chipeadora afectando el picado y el ingreso de
material. Las imperfecciones pequeñas, mellas, rebabas,
etc. sobre la parte plana de la cuchilla no afectarán el
rendimiento de la máquina.
NOTA
A fin de prevenir lesiones personales o daño a la
propiedad: apague el motor, desconecte el cable de la
bujía, retire la llave de encendido (si corresponde),
desconecte la línea de accionamiento desde la fuente
de suministro de fuerza y asegúrese de que todas las
partes móviles se hayan detenido por completo antes de
realizar tareas de servicio, regulación o reparación.
¡Las cuchillas chipeadoras son filosas! Sea cuidadoso
cuando trabaje con la máquina a fin de evitar lesiones.
ADVERTENCIA
Consejos
En general las cuchillas chipeadoras desafiladas dan como
resultado un picado inadecuado. Si el rendimiento de la
chipeadora se ha reducido, verifique si la máquina presenta
los síntomas, que se detallan a continuación y, en caso de
detectarlos, afile las cuchillas.
1. Alto nivel de vibración al alimentar el material en la
chipeadora.
2. Las ramas de diámetro pequeño no se introducen solas.
3. Las astillas se descargan de manera despareja o
presentan colas fibrosas, especialmente al picar ramas
verdes.
Antes de afilar las cuchillas chipeadoras verifique si hay
daños permanentes. Reemplace la cuchilla si:
1. La cuchilla está agrietada (especialmente alrededor de
los agujeros de los pernos) o si los filos están tan cascados
que no se los puede amolar hasta dejarlos parejos.
2. La base del filo cortante está gastada o ha sido afilada
nuevamente de modo que se encuentra demasiado cerca
de la ranura chipeadora del rotor.
SUPERFICIE
DE MONTAJE
NO AFILAR
SUPERFICIE
AFILADA
SUPERFICIE
DE MONTAJE
NO AFILAR
CUCHILLA
CHIPEADORA
SUPERFICIE
AFILADA
45º
