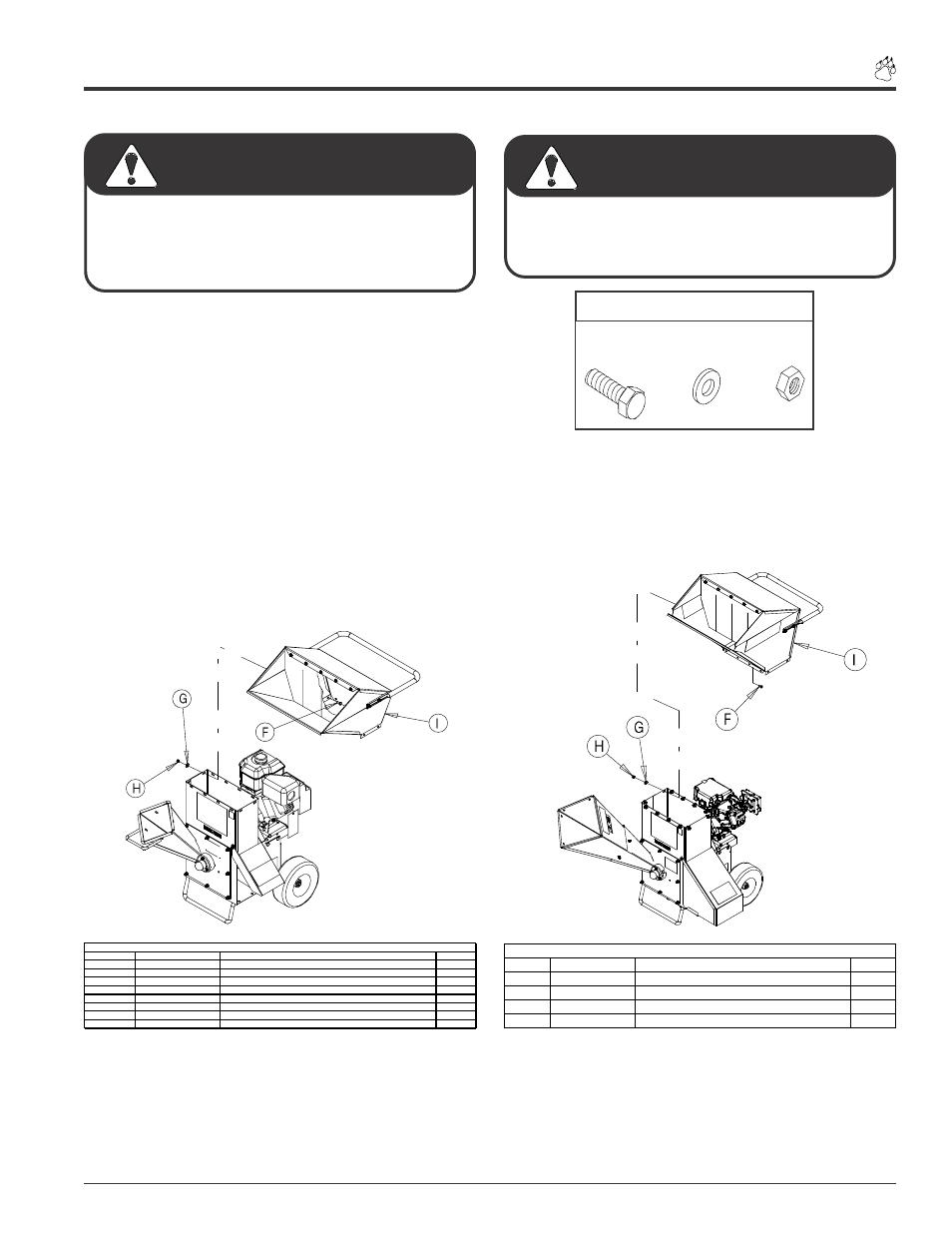

Manual del operador de la chipeadora trituradora Bear Cat
Montaje
INSTRUCCIONES PARA EL MONTAJE (TODOS LOS MODELOS)
PASO 2: INSTALACIÓN DE LA TOLVA
3. Ensamble el montaje de la tolva al bastidor de modo que
la manija quede colocada sobre el motor y la abertura esté
orientada hacia el conducto de la chipeadora.
4. Instale los (12) pernos de 5/16” (80 mm) X 3/4” (19 mm)
de modo que la cabeza del perno quede dentro de la tolva.
Sujete los pernos con las (12) arandelas planas de 5/16”
(80 mm) y las (12) tuercas con cubierta de nylon de 5/16"
(80 mm) que se proveen con el equipo.
5. Inspeccione la máquina para asegurarse de que todos
los pernos, tuercas y tornillos estén apretados. Consulte
los valores apropiados en la tabla de pares de torsión. Lea
y asegúrese de haber comprendido todas las calcomanías
e instrucciones.
Si cayeran pernos o tuercas dentro de la trituradora,
asegúrese de retirarlos antes de arrancar la máquina.
Retire las piezas del área trituradora retirando la criba de
descarga.
IMPORTANTE
A fin de prevenir lesiones personales o daño a la propiedad:
apague el motor, desconecte el cable de la bujía, retire
la llave de encendido y asegúrese de que todas las
partes móviles se hayan detenido por completo antes
de realizar tareas de servicio, regulación o reparación.
ADVERTENCIA
(Las partes no se muestran en su tamaño real)
H
G
F
PIEZAS METÁLICAS
ARTÍCUL O
NÚMERO DE P ARTE
DES CRIP CIÓN
CANT IDAD
J
15010
P E RNO, 3/8" (9,5 m m ) X 3-1/2" (88,9) G R5 HHCS ZP
2
K
15031
A RANDE LA , 3/8” (9,5 m m) PLA NA ZP
2
L
15388
TUE RCA , 3/8" (9,5 mm ) NE CON CUB IE RTA DE NY LON ZP
2
M
16008
M ONTAJE DE NEUM Á TICO Y RUE DA – 4,80 -8
2
N
16264
P E RNO, RUE DA 0,500-20 UNF X 1,437
8
O
17879
CLAVIJA DE PRESIÓN 3/8" (9,5 m m ) X 1-1/8" (28,5 m m ) LONGITUD ÚTIL
1
P
70372
CONJUNTO S OLDADO, GA TO DE E NGA NCHE
1
Q
NP N
B A RRA DE E NGA NCHE
1
LIS TA DE PARTES
Figura 17
Figura 18
ARTÍCULO NÚMERO DE PARTE
DESCRIPCIÓN
CANTIDAD
F
15003
PERNO, 5/16" (80 mm) X 3/4"(19 mm), CABEZA HEXAGONAL
12
G
15250
ARANDELA, 5/16” (80 mm) PLANA
12
H
15356
TUERCA, 5/16" (80 mm) CON CUBIERTA DE NYLON
12
I
NPN
TOLVA EUROPEA CON MANIJA
1
INSTALACIÓN DE TOLVA EUROPEA
