Página 26 Manual del operador de la chipeadora trituradora Bear Cat
Es importante que conozca la ubicación de las características y controles en su máquina antes de ponerla en funcionamiento.
IDENTIFICACIÓN DE CARACTERÍSTICAS Y CONTROLES
MODELO Nº 70580

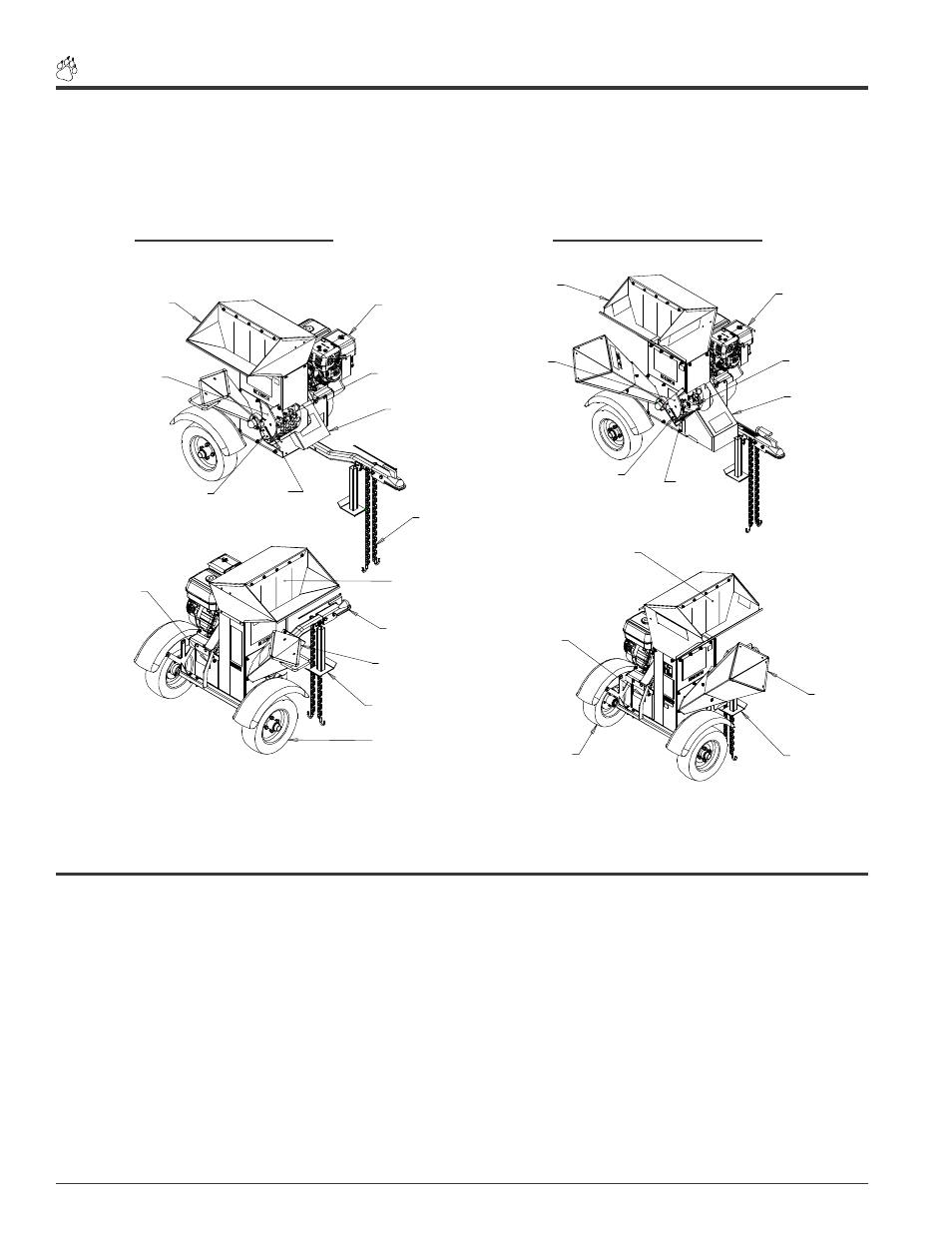

Figura 35, 70580 características y controles
Características y controles
Figura 36, 70580S características y controles
MODELO Nº 70580S
DESCRIPCIÓN DE LA OPERACIÓN
Entender la operación de su máquina le permitirá lograr resultados óptimos con su chipeadora trituradora. Las siguientes
descripciones definen la operación de su máquina.
OPERACIÓN DE PICADO
La operación de picado se realiza en la parte delantera de la máquina, en donde se montan cuchillas chipeadoras de
acero templado sobre un montaje de rotor giratorio. El material que ingresa en el conducto de la chipeadora se reduce a
pequeñas astillas y es impulsado a través de una criba de descarga. Las astillas se pueden desviar a un contenedor o al suelo.
OPERACIÓN DE TRITURADO
En esta operación los cuchillos trituradores de acero templado muelen el material que ha ingresado en el conducto de la
trituradora. El material triturado luego abandona el área de la trituradora a través de la criba de descarga. El material
triturado se puede desviar a un contenedor o al suelo.
TOLVA DE LA
TRITURADORA
MONTAJE DEL ROTOR
CUCHILLA CHIPEADORA
CRIBA DE
DESCARGA
BRAZO DE ACOPLE
DEL EMBRAGUE
MONTAJE DE
RUEDA Y NEUMÁTICO
PIE DEL GATO
CONDUCTO DE
LA CHIPEADORA
ACOPLE DE
ENGANCHE
DEFLECTOR DE
TOLVA DE LA
TRITURADORA
DEFLECTOR
DE DESCARGA
CADENAS DE
SEGURIDAD
C U C H I L L O S
TRITURADORES
MOTOR
TOLVA DE LA
TRITURADORA
MONTAJE
DEL ROTOR
CUCHILLA CHIPEADORA
CRIBA DE
DESCARGA
DEFLECTOR DE
TOLVA DE LA
TRITURADORA
BRAZO DE ACOPLE
DEL EMBRAGUE
MONTAJE DE
RUEDA Y NEUMÁTICO
EXTENSIÓN DEL
CONDUCTO DE
LA CHIPEADORA
PIE DEL GATO
DEFLECTOR
DE DESCARGA
C U C H I L L O S
TRITURADORES
MOTOR
