Página 20

Manual del operador de la chipeadora trituradora Bear Cat

Montaje

INSTRUCCIONES PARA EL MONTAJE (TODOS LOS MODELOS “S”)

PASO 3: INSTALACIÓN DE LA EXTENSIÓN
DEL CONDUCTO DE LA CHIPEADORA

6. Coloque la extensión del conducto de la chipeadora
sobre el conducto. Alinee los cuatro agujeros colocados
en el extremo inferior de la extensión y en el extremo
superior del conducto.

7. Coloque un perno de 5/16” X 3/4” en cada agujero.
Asegure el perno con una tuerca de 5/16”. Apriete la tuerca
hasta que esté bien ajustada contra la extensión del
conducto.

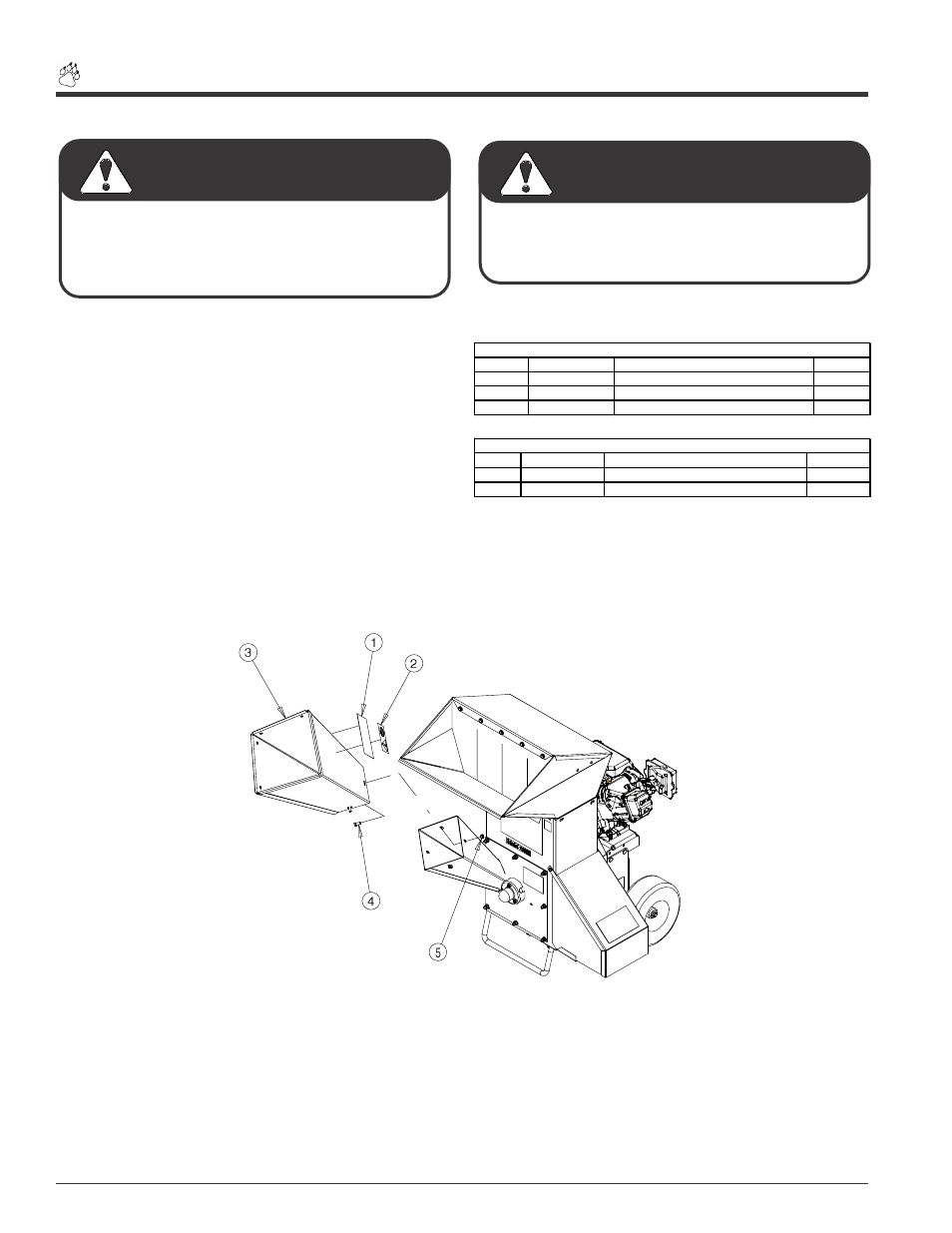

Figura 19 Extensión del conducto de la chipeadora

ARTÍCULO NÚMERO DE PARTE

DESCRIPCIÓN

CANTIDAD

1

12175

CALCOMANÍA, ENTRADA Y DESCARGA

1

2

14199-00

CALCOMANÍA, TAMAÑO DE LA CHIPEADORA

1

3

70684-35

CONJUNTO SOLDADO, EXTENSIÓN DEL CONDUCTO

1

MONTAJE DE EXTENSIÓN DEL CONDUCTO DE LA CHIPEADORA (71771)

ARTÍCULO NÚMERO DE PARTE

DESCRIPCIÓN

CANTIDAD

4

15003

PERNO, 5/16" X 3/4", GR5 HEXAGONAL

4

5

15356

TUERCA, 5/16" NE CON CUBIERTA DE NYLON ZP

4

PARTES VARIAS DE LA EXTENSIÓN DEL CONDUCTO DE LA CHIPEADORA

Si cayeran pernos o tuercas dentro de la trituradora,
asegúrese de retirarlos antes de arrancar la máquina. Retire
las piezas del área trituradora retirando la criba de descarga.

IMPORTANTE

ADVERTENCIA

A fin de prevenir lesiones personales o daño a la propiedad:
apague el motor, desconecte el cable de la bujía, retire
la llave de encendido y asegúrese de que todas las
partes móviles se hayan detenido por completo antes
de realizar tareas de servicio, regulación o reparación.
