Página 22

Manual del operador de la chipeadora trituradora Bear Cat

INSTRUCCIONES PARA EL MONTAJE (MODELOS 70580 Y 70580S ÚNICAMENTE)

PASO 5: INSTALACIÓN DE LAS
RUEDAS, GATO Y ENGANCHE

6. Sostenga una rueda contra un cubo y alinee los agujeros

de la rueda con los agujeros del cubo.

7. Atornille los pernos de la rueda dentro de los agujeros y

apriételos con el par de torsión adecuado. Siga un patrón
alternado en forma de cruz al apretar los pernos de la rueda.

8. Repita la operación para la otra rueda.

9. Instale el gato de enganche en la barra de enganche e

instale la clavija de presión.

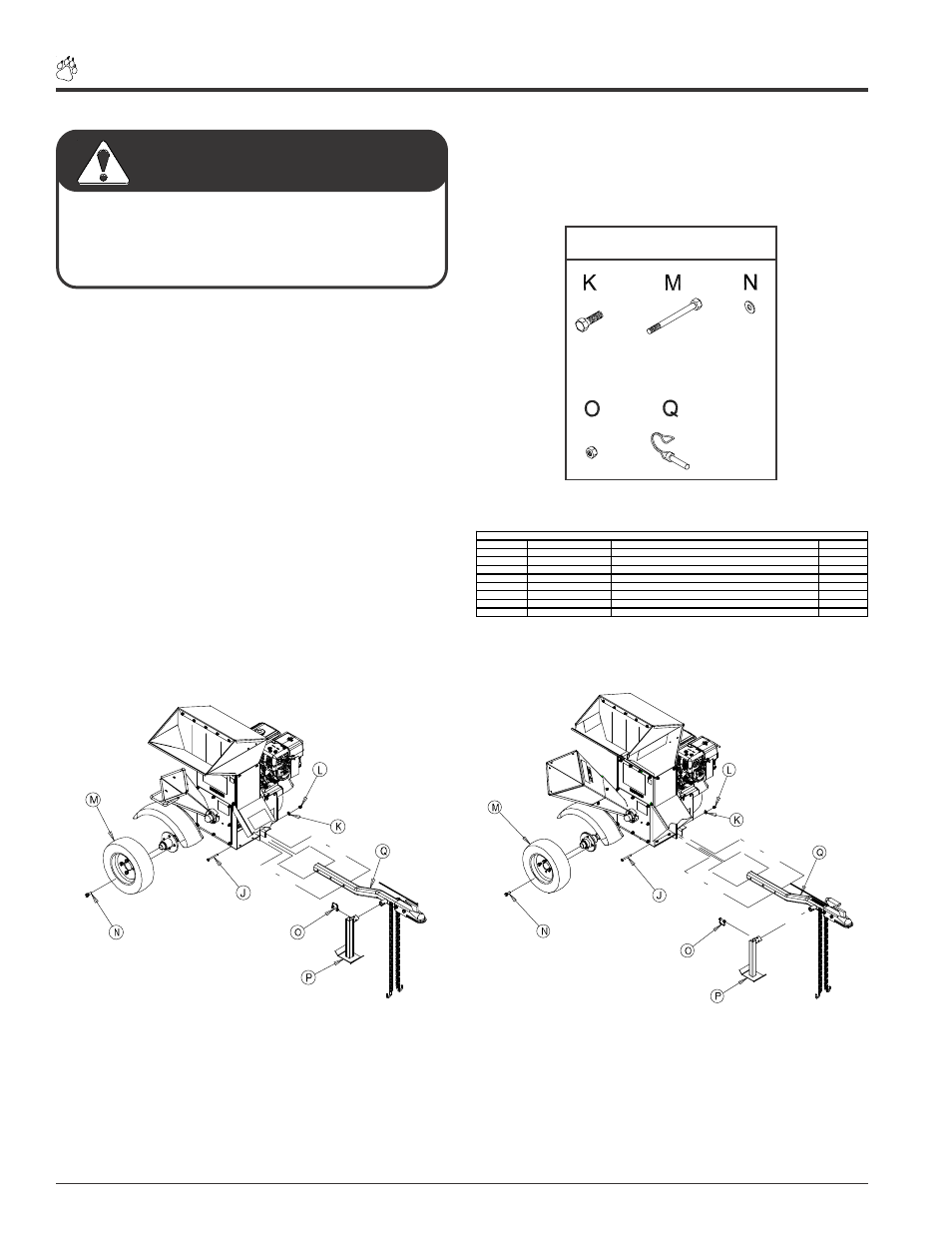

(Las partes no se muestran en su tamaño real)

Fig. 22

A fin de prevenir lesiones personales o daño a la propiedad:
apague el motor, desconecte el cable de la bujía, retire
la llave de encendido y asegúrese de que todas las
partes móviles se hayan detenido por completo antes
de realizar tareas de servicio, regulación o reparación.

ADVERTENCIA

10. Instale el montaje de la barra de enganche al bastidor

de la chipeadora trituradora y fíjelo usando dos (2) pernos
de 3/8” (9,5 mm) X 2-1/2” (50,8 mm), dos (2) arandelas
planas de 3/8” (9,5 mm) y dos (2) tuercas de 3/8” (9,5
mm) con cubierta de nylon.

PIEZAS METÁLICAS

ARTÍCULO

NÚMERO DE P ART E

DES CRIP CIÓ N

CANT IDAD

J

15010

P E RNO, 3/8" (9,5 mm ) X 3-1/2" (88,9 mm ) G R5 HHCS ZP

2

K

15031

A RANDE LA, 3/8” (9,5 m m ) P LA NA ZP

2

L

15388

TUERCA , 3/8" (9,5 m m ) NE CON CUB IE RTA DE NY LON ZP

2

M

16008

M ONTAJE DE NE UMÁ TICO Y RUE DA – 4,80 -8

2

N

16264

P E RNO, RUE DA 0,500-20 UNF X 1,437

8

O

17879

CLA VIJA DE PRESIÓN 3/8" (9,5 mm) X 1-1/8" (28,5 mm) 9 LONGITUD ÚTIL

1

P

70372

CONJUNTO SO LDA DO, G ATO DE E NGA NCHE

1

Q

NP N

B A RRA DE E NGA NCHE

1

LIS TA DE P ARTES

Montaje

Fig. 23
