2 Visión general
3. Resolución de problemas de la pantalla: cubre algunos de los problemas que se
encuentran con mayor frecuencia y posibles soluciones.
4. Acceso a los componentes internos de la pantalla digital: proporciona información
sobre el uso de las puertas traseras de acceso.
5. Prueba y extracción de los módulos: proporciona los pasos para extraer un módulo
del frente de la pantalla y de la parte posterior de la pantalla. Esta sección también
proporciona un procedimiento para la auto prueba del módulo.
6. Reemplazo de los componentes de la pantalla: proporciona los pasos para retirar los
componentes que se ven afectados con mayor frecuencia por las tareas de servicio
como el Enrutador ProLink, el filtro o los ventiladores.
7. Equipo de control: proporciona una descripción de la ubicación y función del equipo
de la unidad de control y los procedimientos de reemplazo.
8. Prueba y reemplazo de la luz multi-direccional (del inglés, MDLS): cubre la prueba
y reemplazo de MDLS.
9. Reparación y cambio de la cámara web: proporciona los pasos sobre el plegado del
brazo de la cámara web y las tareas de servicio de la cámara web.
10. Mantenimiento de la pantalla cubre el procedimiento básico de encendido de la
pantalla. Esta sección debe completarse por vía teléfonica con el NOC de Daktronics.
Al final de este manual, figura el Apéndice A: Material de referencia. Los planos genéricos,
manuales específicos de componentes y guías de referencia rápida se incluyen en el
Apéndice A.
Figure 2 ilustra la etiqueta de un plano de Daktronics. El número de plano se encuentra en la
esquina inferior derecha del plano. Este manual hace referencia a los planos mencionando los
últimos dígitos y la letra que los precede. En el ejemplo, el plano se identificará como Plano
B-997767.

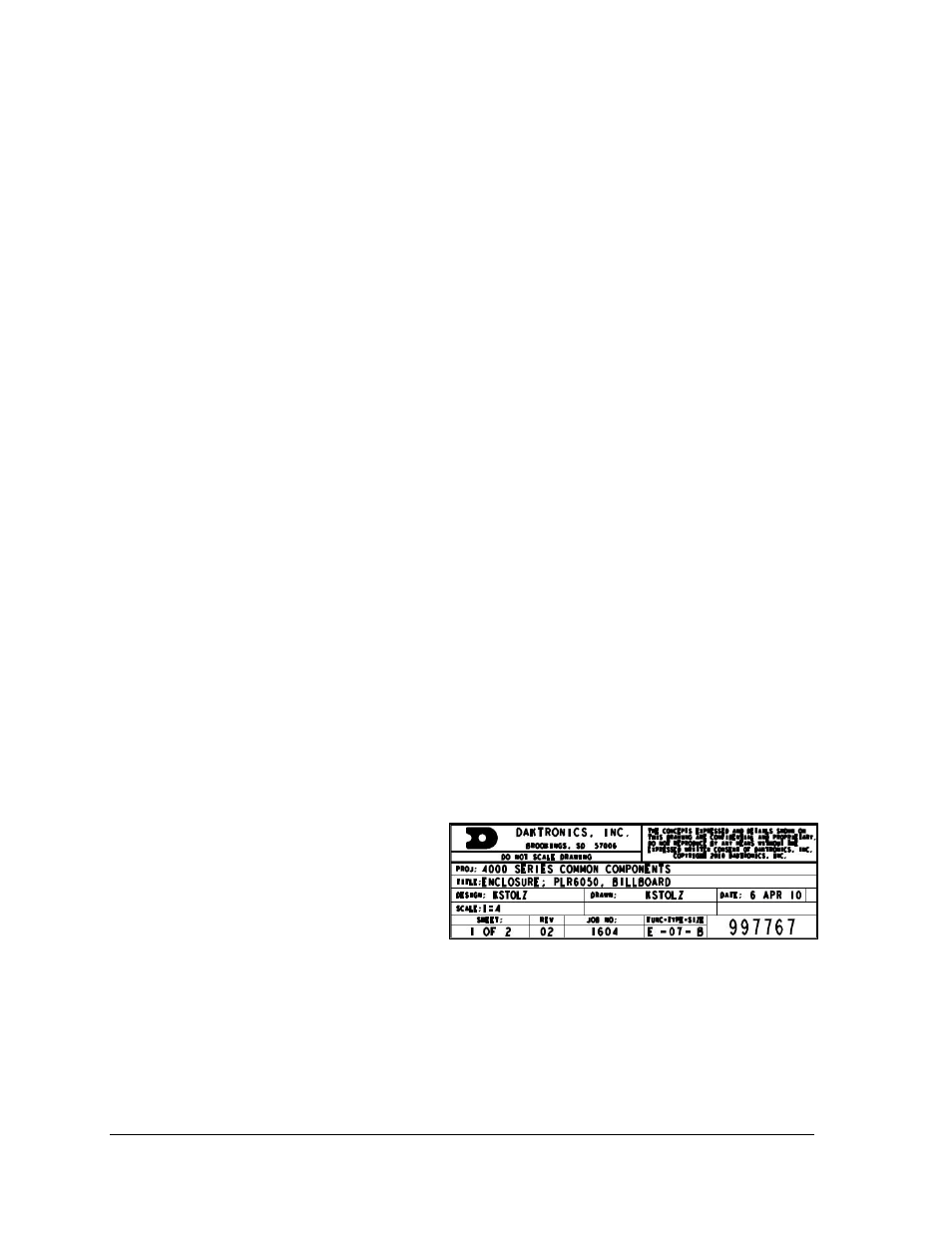

Figura 2: Etiqueta del plano de Daktronics
