P rueba y extracción de los módulos
21
6. Con una llave hexagonal de
1
/
8
", gire el engranaje del seguro superior aproximadamente
un cuarto de vuelta en sentido contrario a las manecillas del reloj para liberar el seguro.
7. Conecte los cables SATA en la parte posterior del módulo y el cable de alimentación en la
parte posterior de la fuente de alimentación.
5.7 Indicadores de es tado de los módulos
En condiciones de operación normal, los LED indicadores del módulo (uno a cada lado de la
parte posterior del módulo) deben parpadear una vez cada dos segundos. La tabla siguiente
enumera situaciones en que los indicadores de estado cambiarán. Consulte Figure 10.
Nota: En la resolución de problemas, es importante saber que se necesitarán hasta ocho
segundos para cambiar los nodos.
5.8 R ealización de la auto
prueba del módulo
Si un módulo está en blanco y posee
alimentación eléctrica, puede realizar
una auto prueba del módulo. Para
conocer las instrucciones completas para
la auto prueba.

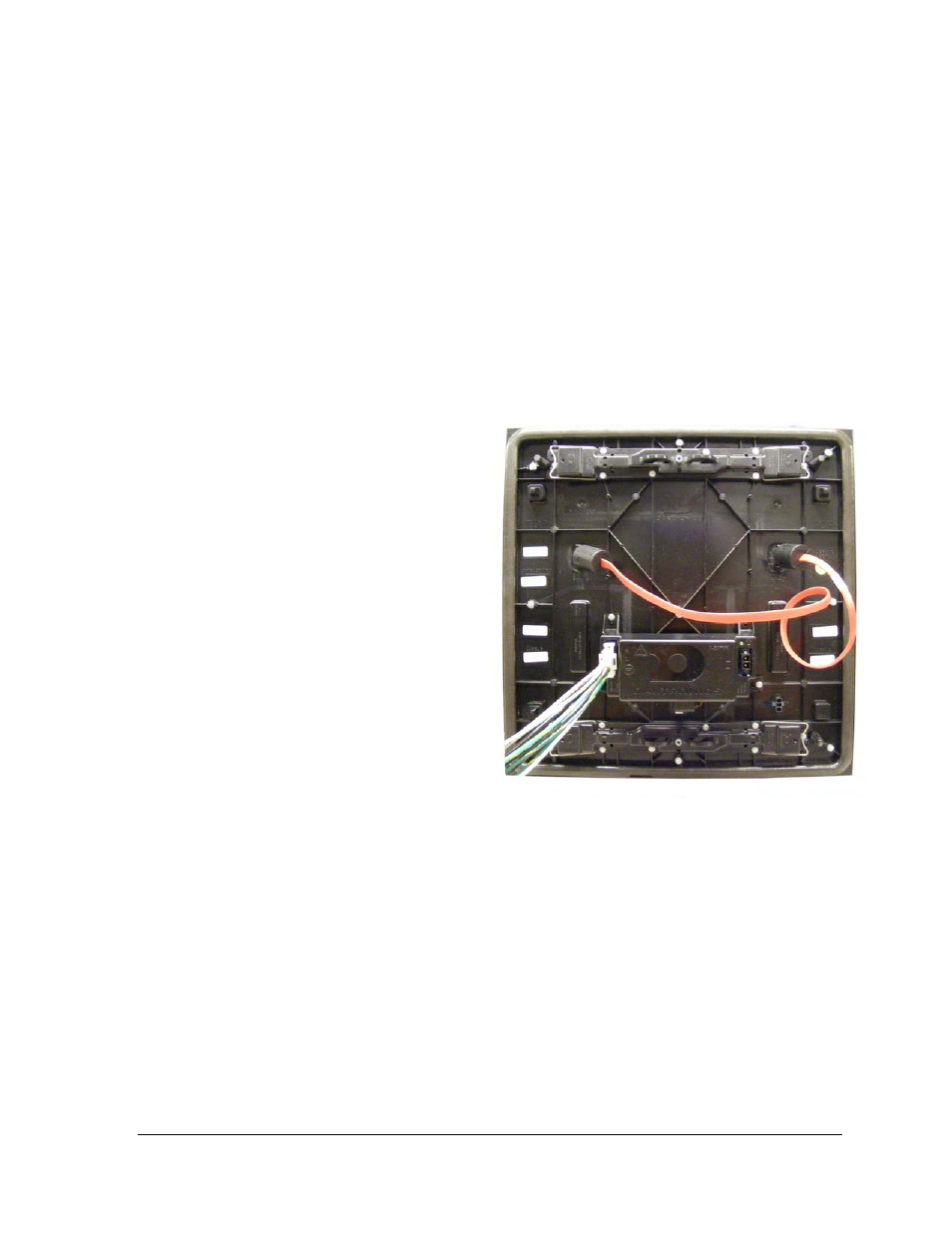

Figura 16: Auto prueba del módulo
