P rueba y extracción de los módulos
17
3. Con cuidado inserte el módulo en la
abertura verificando que los cables
SATA y de energía no queden prensados
entre el módulo y la cara de la pantalla.
4. Presione firmemente la mitad inferior
del módulo contra la cara de la pantalla.
5. Inserte la llave hexagonal de
1
/
8
" en el
orificio de acceso inferior y gire
aproximadamente un cuarto de vuelta
en sentido de las manecillas del reloj
hasta que sienta que el seguro se traba
en su lugar.
6. Inserte la llave hexagonal de
1
/
8
" en el
orificio de acceso superior y gire
aproximadamente un cuarto de vuelta
en sentido de las manecillas del reloj
hasta que sienta que el seguro se traba
en su lugar.
7. Tire suavemente del módulo para verificar que esté asentado correctamente.
Nota: Si el módulo no está sujeto correctamente, los resortes del seguro del módulo lo
empujarán hacia el frente de la pantalla. Si observa esto, intente volver a colocar el
módulo.
5.3 E xtracción del módulo (Acces o pos terior)
En ocasiones, al extraer un módulo desde la parte posterior de la pantalla, ciertos
componentes de la pantalla pueden impedir su extracción. Si esto sucede, retire el
componente de acuerdo con las instrucciones provistas en la Sección 6 y posteriormente
extraiga el módulo. Vuelva a colocar todos los componentes al finalizar las tareas de servicio
del módulo.
Herramientas necesarias:
Llave hexagonal de 1
/
8
", correa de seguridad del módulo (de la caja de
repuestos)
Para extraer un módulo por la parte posterior de la pantalla:
1. Sujete un extremo de la correa de seguridad a un anillo para la correa de seguridad
en la parte superior del módulo.
2. Pase la correa sobre una varilla de alambre o un poste vertical dentro de la pantalla.
No ancle la correa de seguridad a otro módulo.
3. Sujete el otro extremo de la correa de seguridad a un anillo de sujeción de la correa
de seguridad en la parte inferior del módulo.

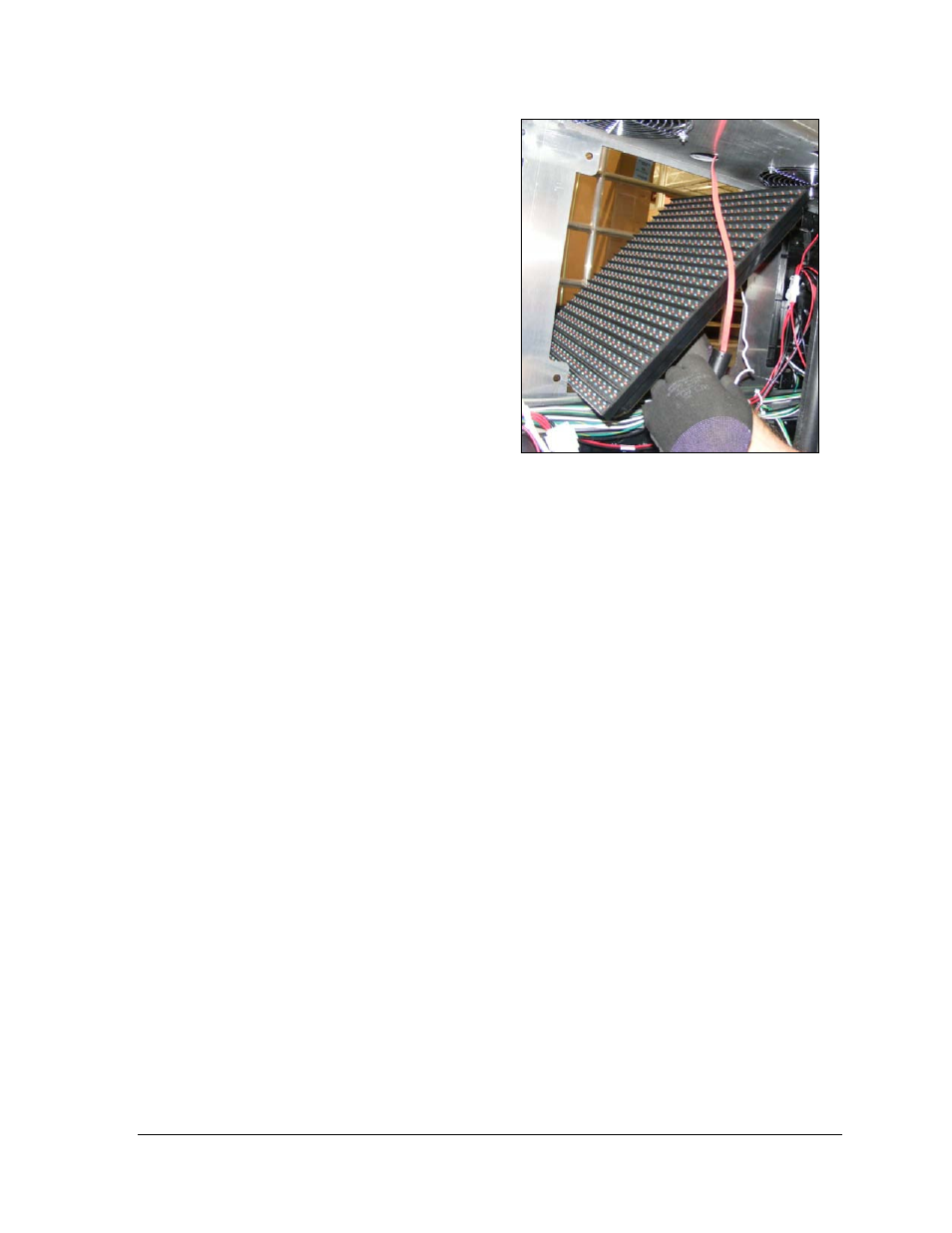

Figura 12: Tirando el módulo a través de la cara
del display
