E quipo de control 33
S ection 9: Acces o a la cámara web
La información de esta sección describe cómo plegar la cámara web hacia la cara de la pantalla para
tareas de servicio o limpieza. Trabaje con el NOC para verificar que la cámara está alineada y
enfocada después de las tareas de servicio o mantenimiento de la cámara web.
9.1 P legado de la cámara web hacia la cara de la pantalla
1. Para plegar el brazo de la cámara web, retire los tres tornillos cortos de la parte superior
de la unidad del codo. Consulte Figure 25.
Nota: No extraiga los tornillos largos.
2. Use la manivela para girar suavemente el brazo de la cámara web hacia el frente de la
pasarela.
Nota: Verifique que los cables de energía y señal no queden prensados al girar el brazo
de la cámara web.
3. Coloque nuevamente el brazo de la cámara web en su posición original cuando termine
las tareas de servicio de la cámara web.
4. Vuelva a colocar y ajuste los tres tornillos cortos.
5. Trabaje con el NOC de Daktronics para verificar que la cámara web funcione y esté
correctamente enfocada.

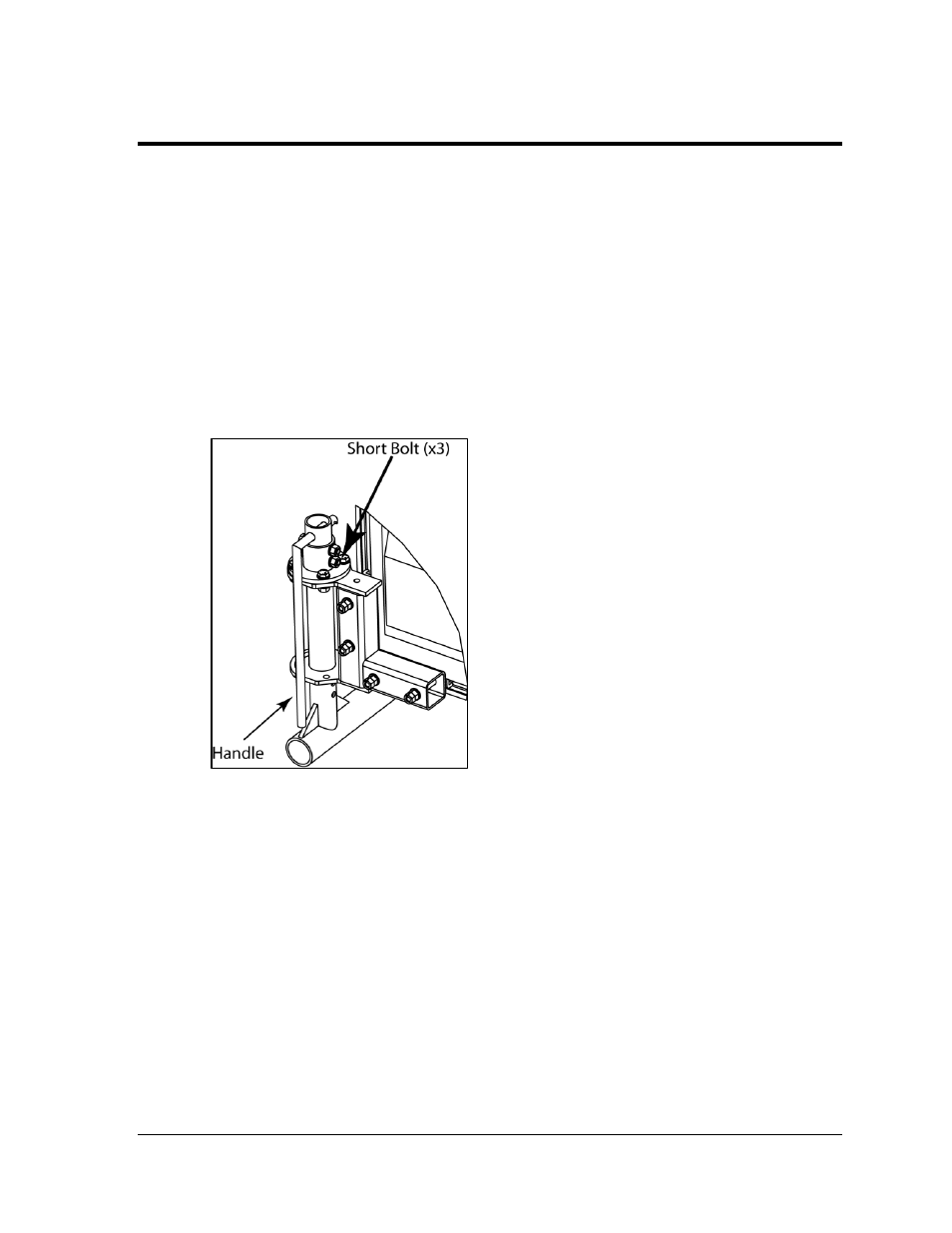

Figura 25: Unidad del codo
