P rueba y extracción de los módulos 19
5. Desconecte el cable de energía que conecta la fuente de alimentación con el módulo.
Consulte Figure 14.
6. Conecte una correa de seguridad
del módulo de un anillo de
sujeción de la correa de seguridad
en el módulo a un miembro
estructural dentro de la pantalla.
7. Inserte la llave Allen de 90° en el
engranaje del seguro superior del
módulo.
8. Gire 1 /
4
de vuelta en sentido
contrario a las manecillas del reloj
para separar el módulo de la cara
delantera.
9. Mientras sostiene la parte
posterior del módulo, inserte la
llave Allen de 90° en el engranaje del seguro inferior del módulo.
10. Gire 1 /
4
de vuelta en sentido contrario a las manecillas del reloj para separar el
módulo de la cara delantera.
11. Extraiga el módulo alejándolo del frente de la pantalla, girándolo 90° y tirando de él
para pasarlo por la cara delantera de la pantalla.
Nota: Asegúrese de que las pestañass de protección estén colocadas a lo largo al tirar
del módulo por el frente de la pantalla de tal forma que no se dañen por la lámina
delantera de la pantalla.
12. Repare o reemplace el módulo según sea necesario.
Nota: Si envía el módulo de vuelta a Daktronics, envíe el módulo y la fuente de
alimentación en la misma caja, ya que se consideran una unidad.
13. Siga los pasos anteriores en sentido inverso para volver a instalar el módulo.

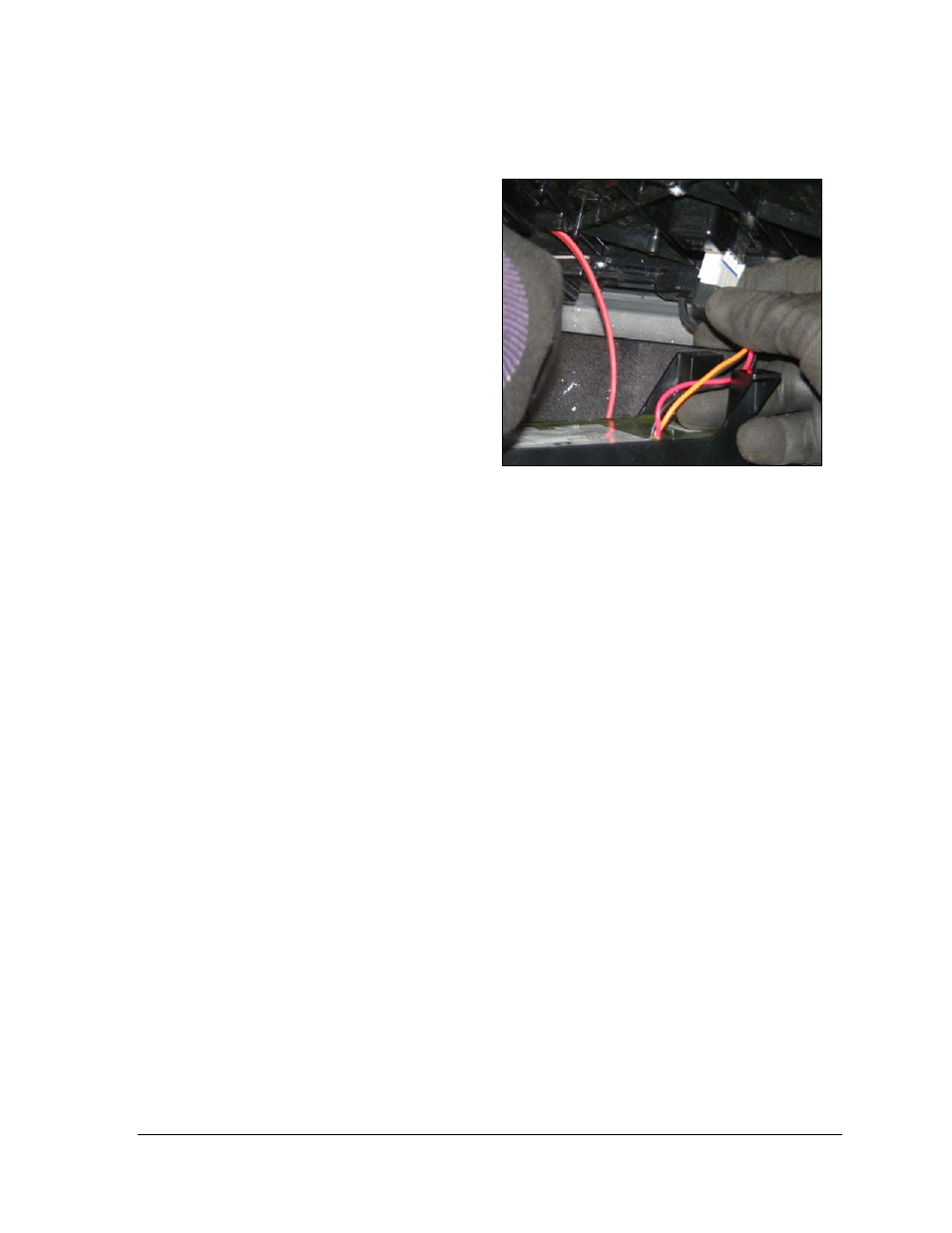

Figura 14: Desconexión de energía del módulo
