R eemplazo de los componentes de la pantalla 23
S ection 6: R eemplazo de componentes de la
pantalla
6.1 R eemplazo de una fuente de alimentación:
La fuente de alimentación suministra energía del panel de terminación al módulo. Para la
serie 4100 de tableros digitales Daktronics, cada módulo posee una fuente de alimentación en
la parte posterior.
Si existe algún problema con la fuente de alimentación, reemplace el módulo con otra fuente
de alimentación.
6.2 P rueba y reemplazo del
E nrutador P roL ink (P L R )
El enrutador ProLink envía la señal del VIP-
4060 en la bahía de control a los módulos a
través de un cable de señal. Para la serie 4100
de tableros digitales, el PLR posee energía
redundante. El PLR recibe alimentación de un
módulo que a su vez está conectado a una
fuente de alimentación redundante. Consulte
Figure 17.
P rueba de un P L R
Antes de reemplazar un PLR, puede ser útil
realizar una auto prueba. Para realizar esta
prueba:
1. Conecte un cable de fibra dúplex a los
Puertos de fibra A y B. Consulte Figure
18.
2. Conecte un cable SATA al Puerto
SATA A y B.
3. Conecte el cable de alimentación al
PLR. De esta forma se iniciará la auto
prueba.
4. Espere a que se complete la prueba.
Esto puede demorar hasta 90 segundos.
Si el PLR ha enviado y recibido datos
correctamente por cada uno de los
puertos, las petras P.A.S. aparecerán en
la pantalla de siete segmentos. Si
aparecen las letras E.r.r., la pantalla de
siete segmentos mostrará los números de los puertos problemáticos.

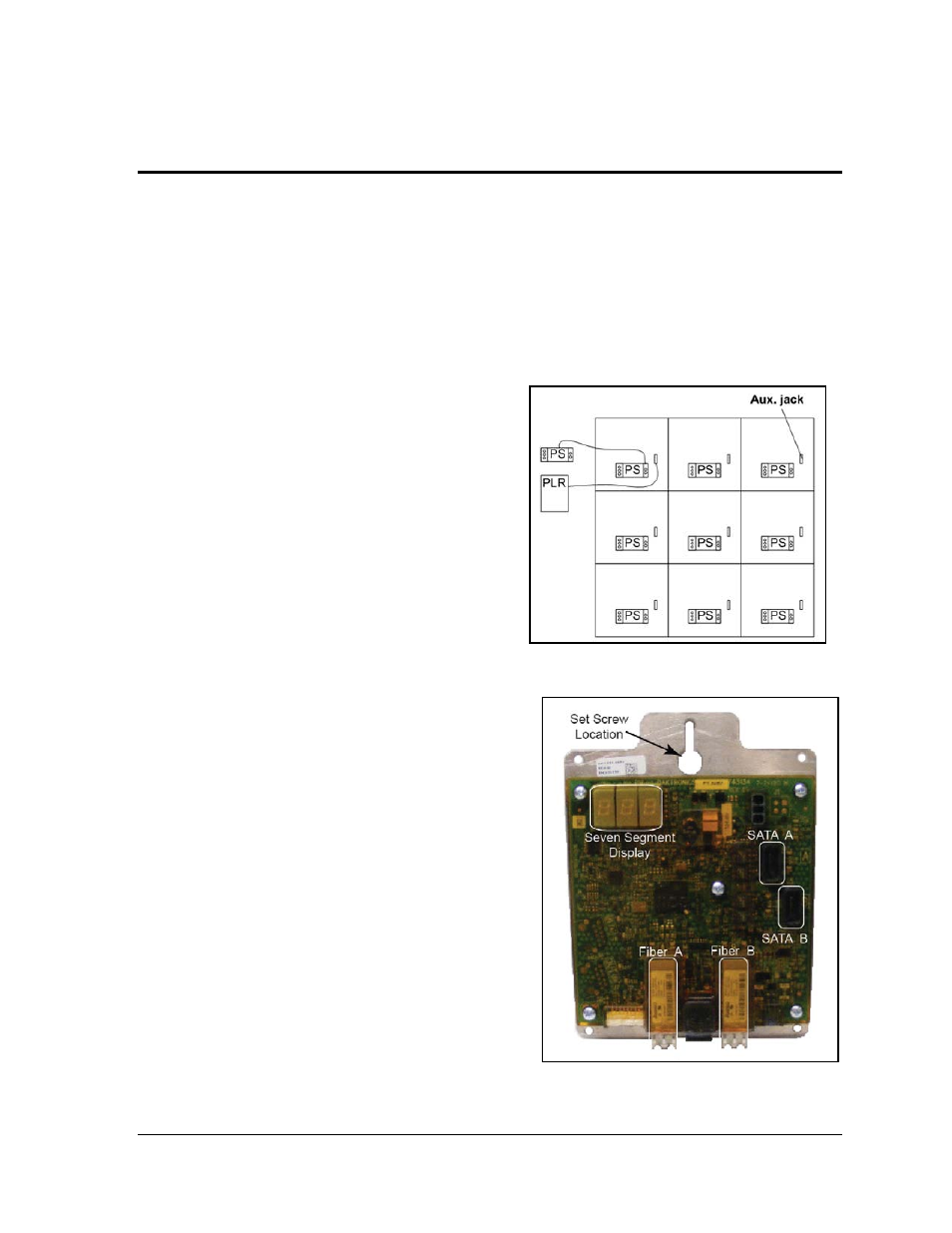

Figura 17: Ilustración de fuente de alimentación
redundante
Figura 18: Auto prueba del PLR
