R eemplazo de los componentes de la pantalla
25
20' x 60'
32
14' x 48'
26
12' x 48'
26
14' x 28'
16
21' x 21'
18
11' x 22'
12
10'6" x 36"
10
10' x 30'
8
10' x 20'
6
6.4 R eemplazo de un ventilador
Herramientas necesarias: Destornillador Philips, navaja de uso múltiple, cinchos para cables
Para reemplazar un ventilador:
1. Acceda al interior de la pantalla siguiendo los pasos indicados en Section 4:
Accessing Internal Digital Billboard Components.
2. Ubique y desconecte el conector mate-n-lok de 3 clavijas. Debe estar sujeto con
cinchos a la varilla de alambre junto con otros cables.
3. Corte los cinchos para cables de la varilla de alambre hasta que el cable de
alimentación del ventilador quede
suelto.
4. Use el destornillador Philips para
aflojar los dos tornillos de montaje
del ventilador. Consulte la Figura
20.
5. Retire el ventilador de la pantalla.
6. Siga los pasos 2-6 en sentido inverso
para instalar el nuevo ventilador.
7. Sujete el excedente de cable a la
varilla de alambre con cinchos para
cables.

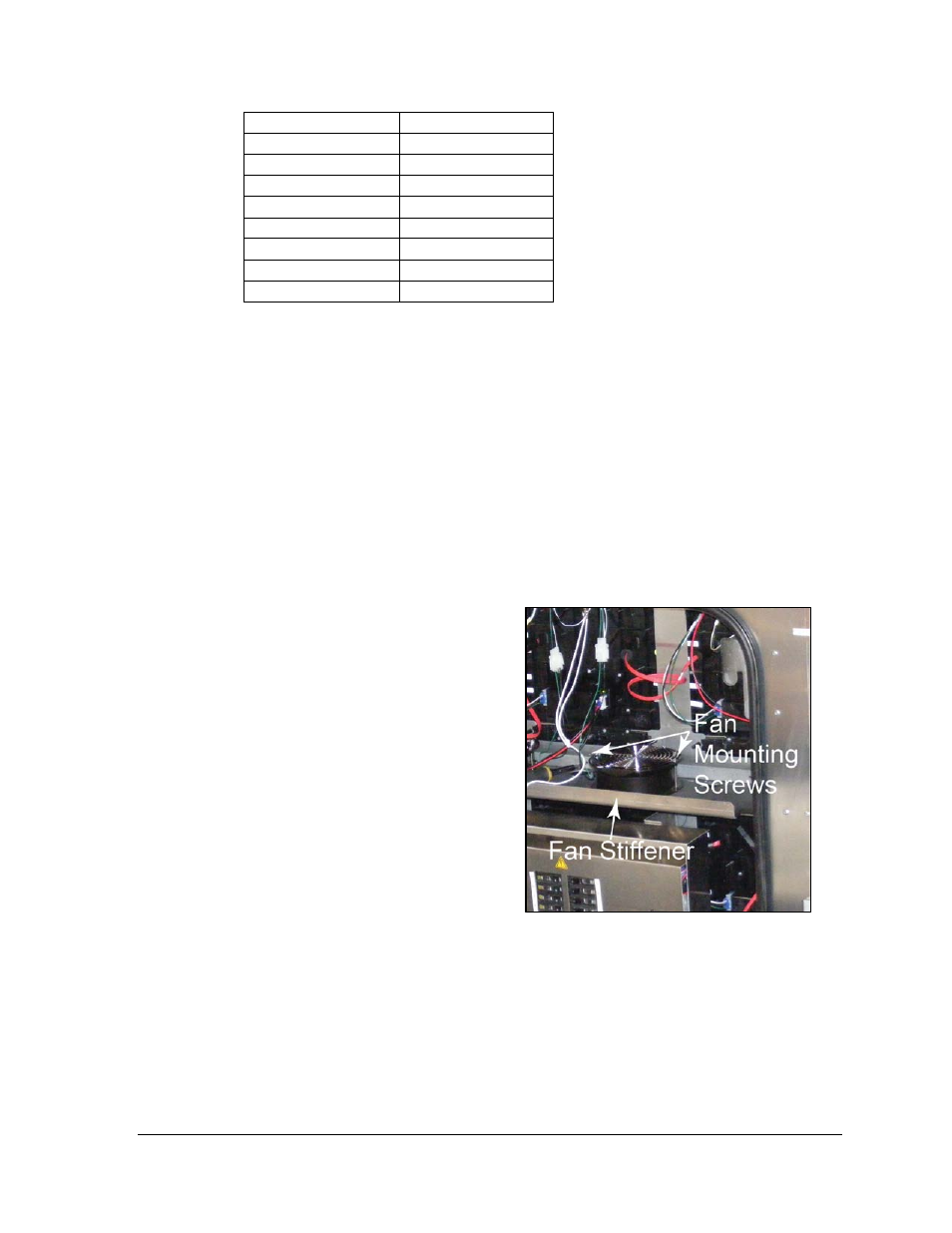

Figura 20: Ventilador serie 4100
